IRF9630PBF
IRF9630PBF参数
| FET 类型 | P 通道 | 技术 | MOSFET（金属氧化物） |
| 漏源电压（Vdss） | 200V | 25°C 时电流 - 连续漏极 (Id) | 6.5A（Tc） |
| 驱动电压（最大 Rds On，最小 Rds On） | 10V | 不同 Id、Vgs 时导通电阻（最大值） | 800 毫欧 @ 3.9A，10V |
| 不同 Id 时 Vgs(th)（最大值） | 4V @ 250µA | 不同 Vgs 时栅极电荷 (Qg)（最大值） | 29nC @ 10V |
| Vgs（最大值） | ±20V | 不同 Vds 时输入电容 (Ciss)（最大值） | 700pF @ 25V |
| 功率耗散（最大值） | 74W（Tc） | 工作温度 | -55°C ~ 150°C（TJ） |

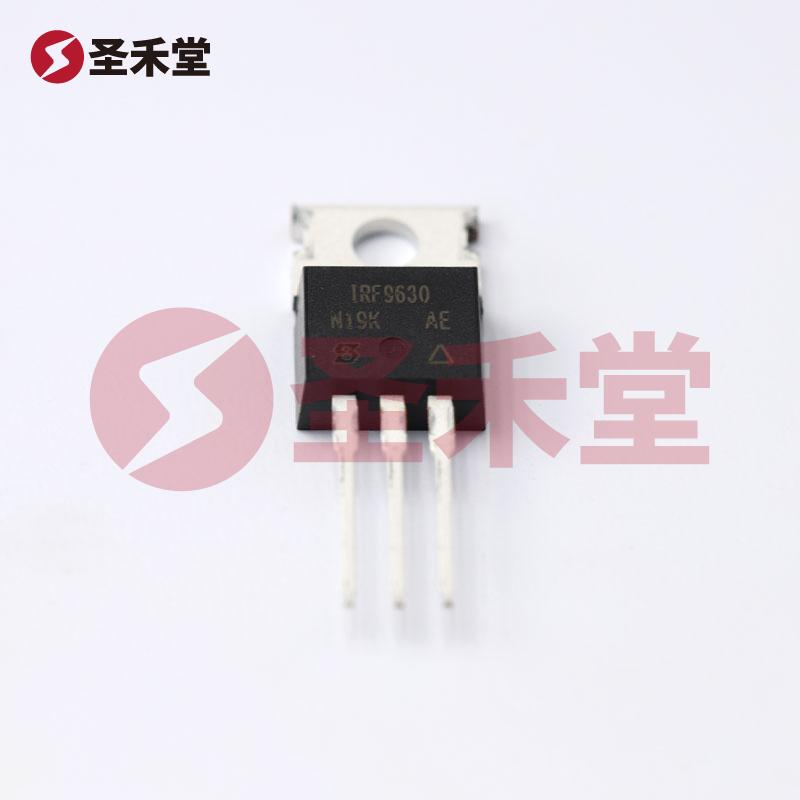

| 安装类型 | 通孔 | 供应商器件封装 | TO-220AB |
| 封装/外壳 | TO-220-3 |
IRF9630PBF手册
IRF9630PBF概述
IRF9630PBF 产品概述
IRF9630PBF 是一款高性能的 P 通道 MOSFET (金属氧化物半导体场效应管)，其设计旨在满足高电压和高电流应用的需求。该器件由知名的电子元器件制造商 VISHAY（威世）生产，广泛应用于电源管理、逆变器、马达驱动、以及其他高能效电路中。该 MOSFET 不仅提供了优异的电气性能，还在热管理和安装灵活性上占据了优势。
主要特点
高电压和电流承载能力： IRF9630PBF 的漏源电压（Vdss）可达 200V，适合于高压应用。其最大连续漏极电流（Id）为 6.5A（在使用条件为 Tc，即环境温度为 25°C）。这种特性使该 MOSFET 能够承受较高的功率，并保持优良的稳定性。
低导通电阻： 该器件在 10V 的驱动电压下，最大导通电阻（Rds On）为 800 毫欧（在 Id 为 3.9A 时），使其在开启状态下能够有效降低导通损耗，从而实现更高的能效。低导通电阻有助于降低系统发热，增加工作的可靠性。
宽工作温度范围： IRF9630PBF 的工作温度范围从 -55°C 至 150°C，适应各种苛刻的环境条件，适合于工业、汽车及军事等多种应用场景。此特性使得该器件能够在高温或寒冷环境中依旧稳定工作，不会影响其性能。
可靠的门极结构： 该器件的栅极阈值电压（Vgs(th)）最大为 4V @ 250µA，确保了在较低的栅极驱动电压下也能够可靠开启，从而降低驱动电路的复杂度和需求。另外，最大栅极电压为 ±20V，确保了操作安全性，避免了因过压而导致的损坏。
高频响应特性： 在输入电容（Ciss）为 700pF @ 25V 的条件下，IRF9630PBF 具有良好的高频操作能力，可以在高频开关应用中使用。且栅极电荷（Qg）达 29nC @ 10V，这使得在高频切换操作时更加高效。

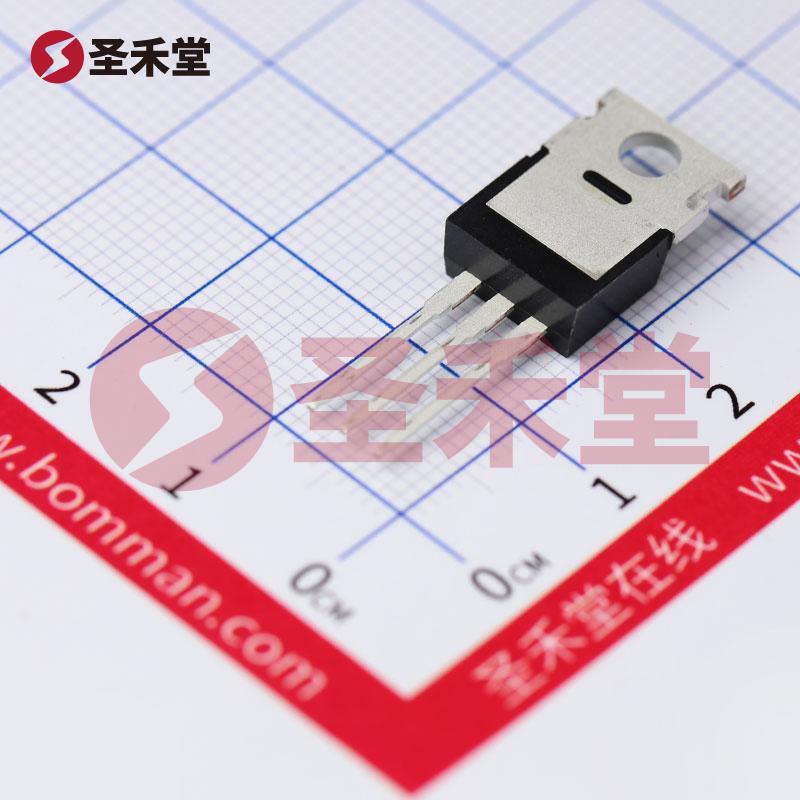

封装与安装类型： IRF9630PBF 采用 TO-220AB 封装，这种封装不仅有助于散热，且便于通孔安装，便于在各种PCB设计中使用。这种封装形式可以有效地完成热管理，并让用户更容易集成到系统设计之中。
应用领域
IRF9630PBF 在众多领域有广泛应用：
- 电源转换：在开关电源中，作为主开关器件，可以实现高效的电流控制。
- 马达驱动：在 DC 和步进马达控制系统中，用于实现速度和转矩的精准调节。
- 逆变器：在太阳能逆变器和 UPS 系统中，用作开关器件，提高电力转换效率。
- 电池管理系统：在电池充电器中，用于有效控制充电和放电过程，最大限度提高电池的使用效率。
总结
总之，IRF9630PBF 是一款高效能的 P 通道 MOSFET，凭借其高电压、大电流承载能力和优秀的导通特性，为各种电子应用提供了稳定和高效的解决方案。无论是用于电源管理、马达控制还是一般的开关电路，IRF9630PBF 都具备了理想的性能特征，是电子设计师高度信赖的选择。
