IRF9510PBF
IRF9510PBF参数
| 漏源电压（Vdss） | 100V | 连续漏极电流（Id）（25°C 时） | 4A |
| 栅源极阈值电压 | 4V @ 250uA | 漏源导通电阻 | 1.2Ω @ 2.4A,10V |
| 最大功率耗散（Ta=25°C） | 43W | 类型 | P沟道 |
| FET 类型 | P 通道 | 技术 | MOSFET（金属氧化物） |
| 25°C 时电流 - 连续漏极 (Id) | 4A（Tc） | 驱动电压（最大 Rds On，最小 Rds On） | 10V |
| 不同 Id、Vgs 时导通电阻（最大值） | 1.2 欧姆 @ 2.4A，10V | 不同 Id 时 Vgs(th)（最大值） | 4V @ 250µA |
| 不同 Vgs 时栅极电荷 (Qg)（最大值） | 8.7nC @ 10V | Vgs（最大值） | ±20V |
| 不同 Vds 时输入电容 (Ciss)（最大值） | 200pF @ 25V | 功率耗散（最大值） | 43W（Tc） |
| 工作温度 | -55°C ~ 175°C（TJ） | 安装类型 | 通孔 |
| 供应商器件封装 | TO-220AB | 封装/外壳 | TO-220-3 |
IRF9510PBF手册
IRF9510PBF概述
IRF9510PBF 产品概述

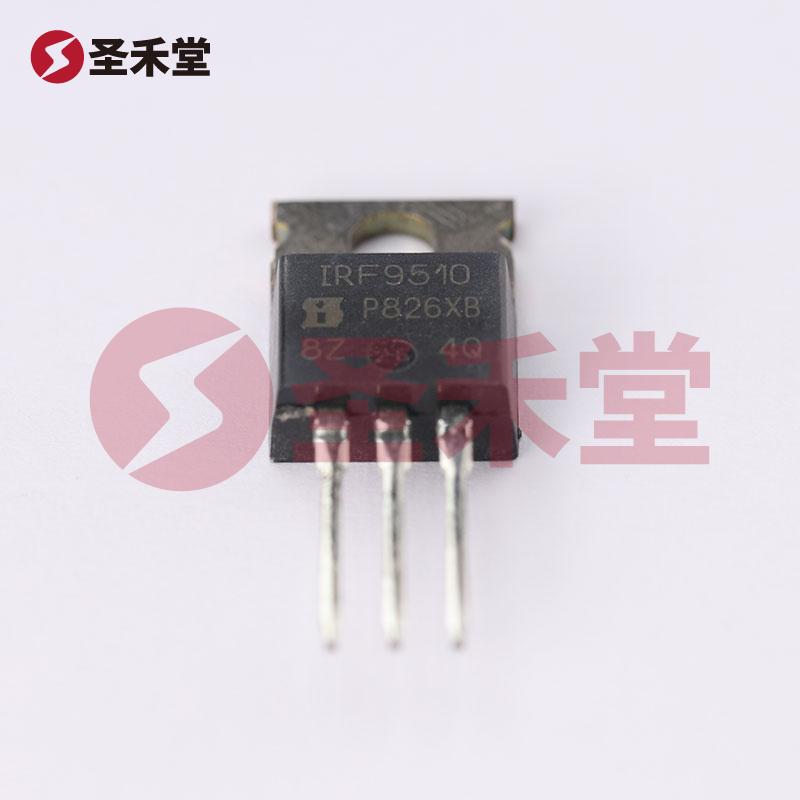

产品名称: IRF9510PBF
品牌: VISHAY（威世）
类型: P沟道MOSFET
封装: TO-220AB
基础参数
IRF9510PBF是一款高性能的P沟道MOSFET，具有优越的电气特性与热性能，专为需要高效开关控制的应用而设计。该器件的漏源电压（Vdss）为100V，能够承受高压环境，且其连续漏极电流（Id）在25°C时可达到4A，适用于中功率电路。
关键特性
导通电阻( Rds(on) ): 在2.4A、10V条件下，IRF9510PBF的导通电阻（Rds(on)）为1.2Ω。这一低导通电阻能显著降低在开关操作中产生的电能损耗，从而提升全系统的效率。
阈值电压（Vgs(th)）: 该MOSFET的栅源极阈值电压为4V @ 250µA，使得它在较低的栅电压下注入信号，保证了良好的开关特性，实现了更快的开关速度。
栅极电荷（Qg）: 栅极电荷量为8.7nC @ 10V，这个参数对于驱动电路电流的大小使得设计人员能有效降低驱动功耗，提高系统的响应速度。
功率耗散: IRF9510PBF的最大功率耗散为43W (Tam=25°C)，使其适合多种高功率应用。该特性使其可以在恶劣的工作环境中稳定运行。
工作温度范围: 该器件支持宽广的工作温度范围，从-55°C到175°C，适合各种环境条件下的应用。
电容特性: 最大输入电容（Ciss）为200pF @ 25V，确保了良好的输入阻抗特性，有助于提高系统的稳定性与抗干扰能力。
应用场景
IRF9510PBF广泛应用于多个领域，包括但不限于：
- 电源管理: 用于DC-DC转换器、线性调节器等设备中，可以有效进行电能的转换与调节。
- 开关控制: 适用于高频开关电源和开关驱动电路，提升切换速度并减少损耗。
- 电机控制: 可用于控制直流电机的速度与方向，支持多种电机驱动应用。
- 汽车电子: 在汽车应用中，IRF9510PBF可以用于电源开关、驱动电路以及其他需要高耐受性与高效能的电子设备。
- 消费电子: 理想于各种消费电子设备中，如家电和便携式电子产品，实现高效的电源管理。
封装与安装

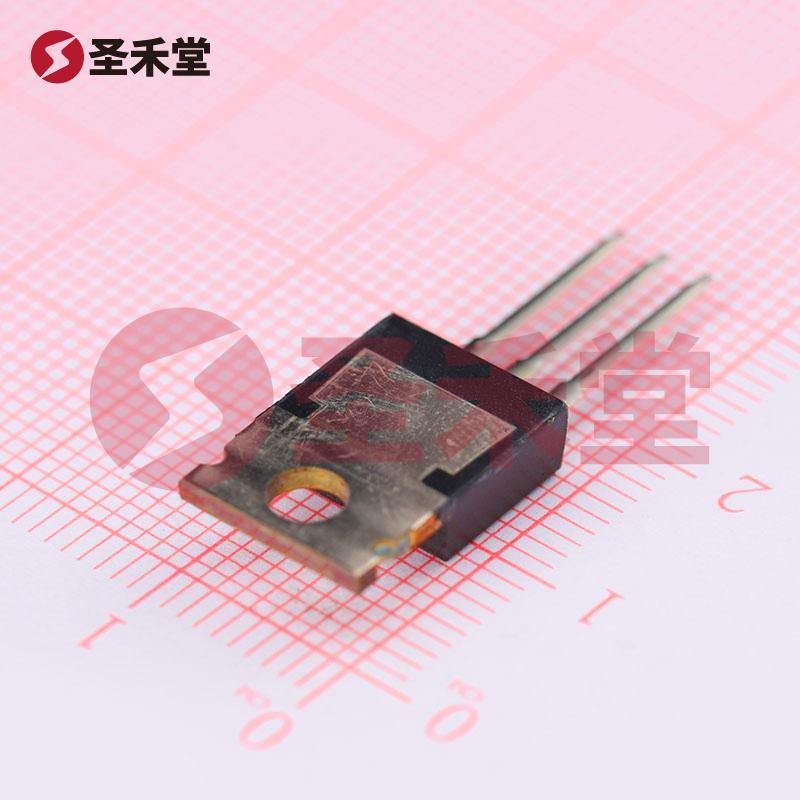

IRF9510PBF采用TO-220AB封装，适合通孔安装，方便在电路板上进行布局设计。该封装不仅有助于有效的热散发，还便利了与其他组件的连接。
总结
IRF9510PBF是一款高效的P沟道MOSFET，凭借其优越的电气特性和广泛的应用潜力，成为众多电子设计师和工程师的首选。无论是在电源管理、电机控制还是汽车电子领域，它都能提供稳定和高效的性能表现。其宽广的工作温度范围与合理的功率耗散能力，确保了在各种应用场景下的可靠运行。选择IRF9510PBF，意味着选择一种高效、可靠且灵活的MOSFET解决方案。
