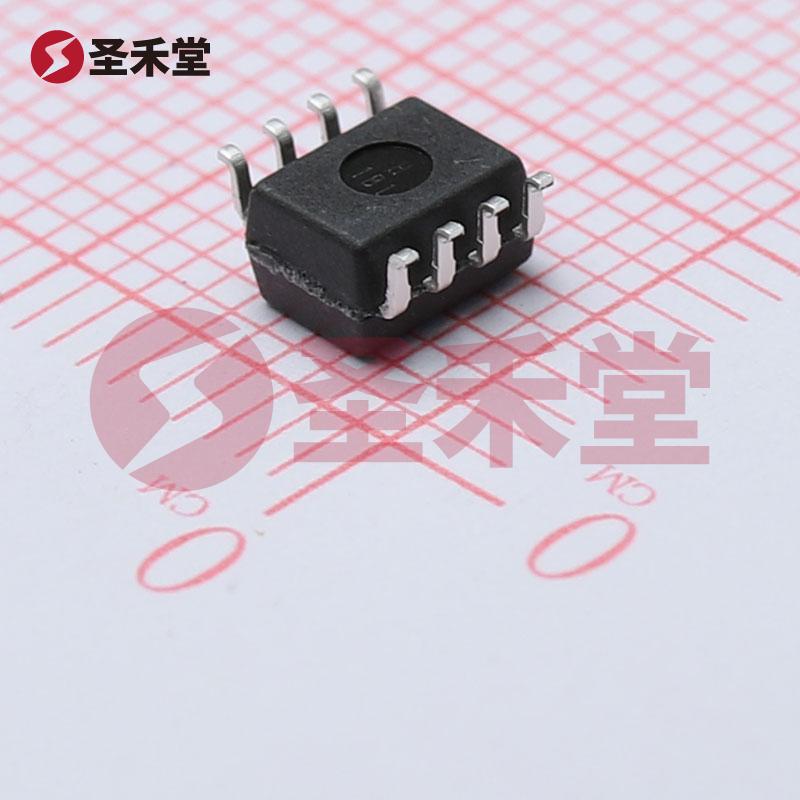

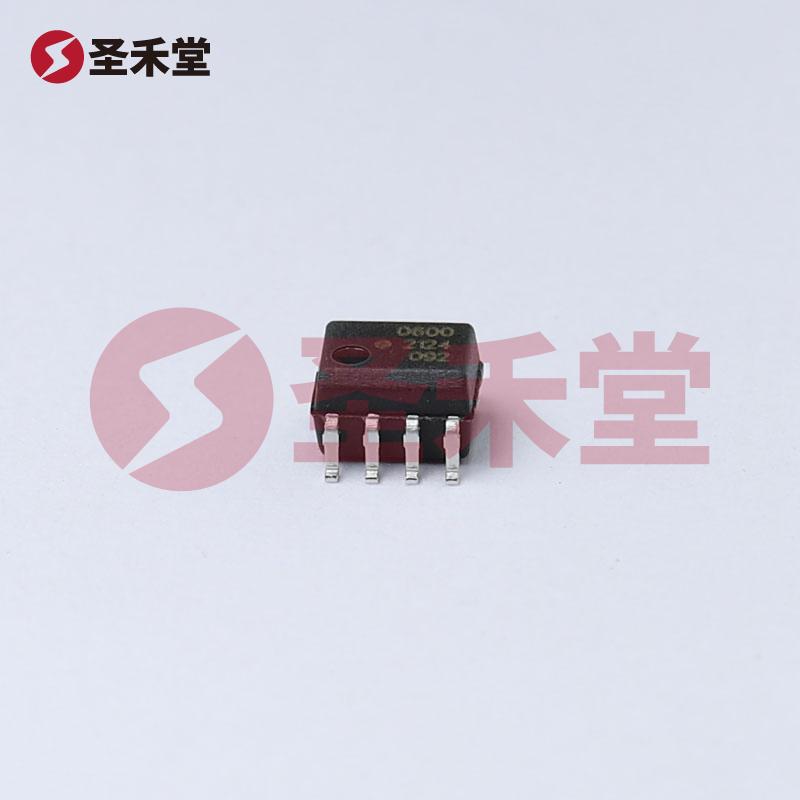

HCPL-0600-500E
HCPL-0600-500E参数
| 通道数 | 1 | 输入 - 侧 1/侧 2 | 1/0 |
| 电压 - 隔离 | 3750Vrms | 共模瞬变抗扰度（最小值） | 5kV/µs |
| 输入类型 | DC | 输出类型 | 开集，肖特基箝位 |
| 电流 - 输出/通道 | 50mA | 数据速率 | 10MBd |
| 传播延迟 tpLH / tpHL（最大值） | 100ns，100ns | 上升/下降时间（典型值） | 24ns，10ns |
| 电压 - 正向 (Vf)（典型值） | 1.5V | 电流 - DC 正向 (If)（最大值） | 20mA |
| 电压 - 供电 | 4.5V ~ 5.5V | 工作温度 | -40°C ~ 85°C |
| 安装类型 | 表面贴装型 | 封装/外壳 | 8-SOIC（0.154"，3.90mm 宽） |
| 供应商器件封装 | 8-SO Tall |
HCPL-0600-500E手册
HCPL-0600-500E概述
产品概述：HCPL-0600-500E
在现代电子设计中，光耦合器的使用越来越普遍，尤其是在需要高隔离和高速数据传输的应用中。HCPL-0600-500E 系列光耦合器是一款优质的晶体管输出光耦合器，由博通（Broadcom）制造，专为用于数据通信和信号隔离而设计，具备卓越的性能和可靠性。
主要特性
通道数与输入类型：HCPL-0600-500E 是一个单通道设计，其输入配置为单端输入，其中一侧为输入端，另一侧为接地。这种简洁的设计使其能够在许多不同的电路中更容易集成，特别是在简化布局和减少元器件数量的追求下。
高电压隔离：该器件提供高达 3750 Vrms 的隔离电压， 是许多应用所需的，确保了高安全性和严密的信号隔离，适合于高电压、易受干扰的环境中使用。
出色的抗瞬变能力：HCPL-0600-500E 在共模瞬变抗扰度方面表现出色，其最小抗扰度可达 5 kV/µs。这使得产品能够有效抵御诸如电磁干扰和瞬态电压尖峰等外部干扰，确保信号在传输过程中的完整性和可靠性。
信号传输的高速度与低延迟：该光耦合器支持数据传输速率高达 10 MBd，并且最大传播延迟为 100 ns。这种快速响应时间使其特别适合于较高数据速率的应用，如传感器信号处理和数据通信。
优化的上升与下降时间：典型的上升时间为 24 ns，下降时间为 10 ns，进一步增强了其在高频应用中的性能表现。这意味着在需要快速开关的系统中，HCPL-0600-500E 能够提供更快速的信号转换，从而提高了整体系统的效率。
适应各种工作环境：HCPL-0600-500E 的工作温度范围为 -40°C 到 85°C，适用于多种工业和商业环境下的使用。其可靠性和稳定性使其成为恶劣条件下的理想选择。
便捷的赋能与配置：该光耦合器的电源电压范围为 4.5V 至 5.5V 之间，适应范围广泛，便于集成到各种电源设计中。其设计采用表面贴装型（SO-8 Tall）封装，便于自动化装配和空间优化，适合现代紧凑型电子设备。
理想的应用场景：HCPL-0600-500E 适用于多种应用，包括但不限于：工业自动化、数据采集系统、电机控制、信号隔离、消费电子产品、光纤通信和医疗设备等领域。其高效的性能能够满足在信号完整性、可靠性及长寿命等方面的特定需求。
结论
总之，HCPL-0600-500E 光耦合器凭借其卓越的电气特性、极佳的隔离能力以及适应严酷环境的能力，成为高端电子设计中的关键元件。无论是在要求严格的工业应用还是在普遍的消费电子产品中，HCPL-0600-500E 都是实现信号隔离和数据传输的一种理想选择。考虑到其众多优势和行业适用性，HCPL-0600-500E 在未来的电子产品开发中将继续发挥重要作用。
