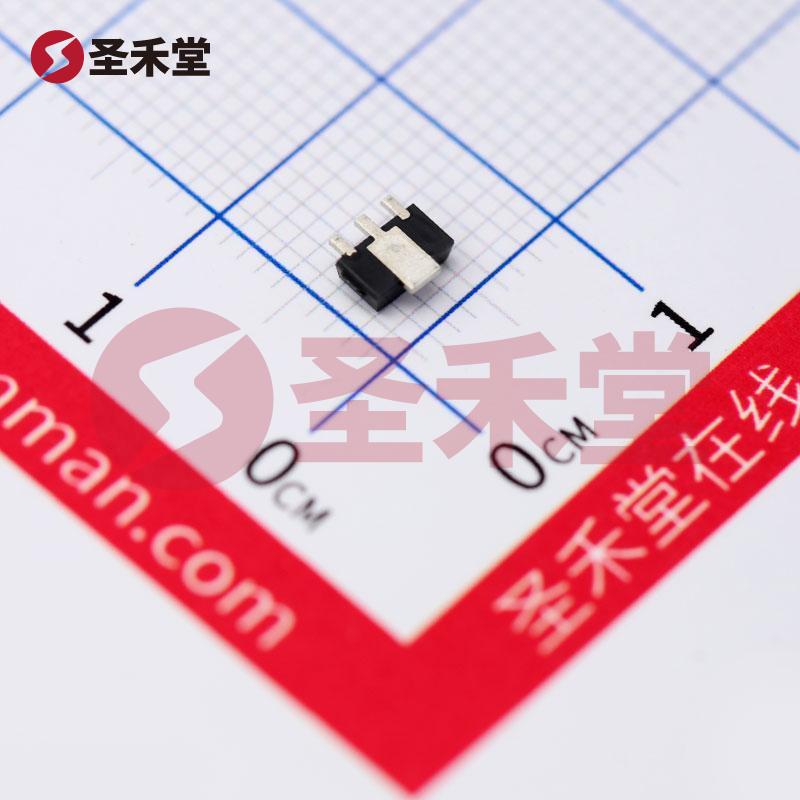

商品图片2

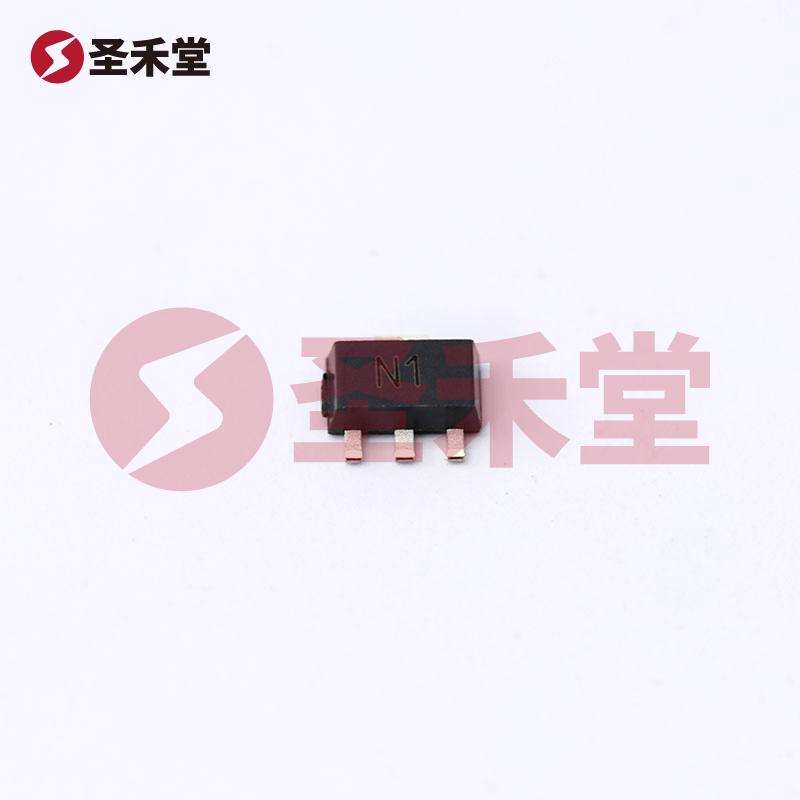

商品图片3
注:图像仅供参考,请参阅产品规格数据手册

FCX491TA

商品编码: BM0000287855
品牌 :
DIODES(美台)
封装 :
SOT89
包装 :
编带
重量 :
0.212g
描述 :
三极管(BJT) 1W 60V 1A NPN SOT-89
库存 :
1055(起订量1,增量1)
批次 :
24+
数量 :
X
1.64
按整 :
圆盘(1圆盘有1000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥1.64
--
50+
¥1.27
--
1000+
¥1.05
--
10000+
产品参数
产品手册
产品概述

FCX491TA参数

集电极电流Ic1A额定功率1W
集射极击穿电压Vce60V晶体管类型NPN
电流 - 集电极 (Ic)(最大值)1A电压 - 集射极击穿(最大值)60V
不同 Ib、Ic 时 Vce 饱和压降(最大值)500mV @ 100mA,1A电流 - 集电极截止(最大值)100nA
不同 Ic、Vce 时 DC 电流增益 (hFE)(最小值)100 @ 500mA,5V功率 - 最大值1W
频率 - 跃迁150MHz工作温度-65°C ~ 150°C(TJ)
安装类型表面贴装型封装/外壳TO-243AA
供应商器件封装SOT-89-3

FCX491TA手册

FCX491TA概述

FCX491TA 产品概述

FCX491TA 是一款高性能的NPN型晶体管,设计用于各种电子电路中,尤其适用于需要中高功率处理的场景。本文将详细介绍此晶体管的主要参数、应用场景及其设计优势。

一、基本参数解析

FCX491TA的主要规格包括:

  • 集电极电流(Ic):最大为1A,适合处理较大的电流负载,能够满足大多数常见电子设备的需求。
  • 额定功率:最高功率限制为1W,确保其在正常运行条件下的热管理能力,降低过热的风险。
  • 集射极击穿电压(Vce):最大为60V,提供足够的电压抗扰动能力,适用于高电压电路设计。
  • 饱和压降(Vce饱和压降):在Ic为100mA时最大压降为500mV,这意味着在高负载情况下输出电压损失较小,提升电路整体效率。
  • 截止电流:最大为100nA,表现出极好的切断特性,能够有效抑制漏电,增强电路的稳定性。
  • DC电流增益(hFE):在5V且500mA的条件下,最小值为100,意味着增益表现优异,可以满足低信号场景下的要求。
  • 工作频率:具有150MHz的跃迁频率,适合用于高频应用,为高性能和高速度的数据传输提供保障。
  • 工作温度范围:-65°C到150°C的宽广工作温度范围,意味着此晶体管在极端环境下依然能够稳定工作,适合航天、军事及工业领域。

二、封装与安装类型

FCX491TA采用SOT-89封装(TO-243AA),这是一种表面贴装型(SMD)封装,具备体积小、占用空间少的优点。SOT-89广泛应用于现代电子设备中,适合自动化的焊接工艺,提升了生产效率和设备的集成度。

三、应用场景

FCX491TA适用于多种电子电路设计,具体应用场景包括:

  1. 开关电源:适合在开关电源设计中用作开关元件,能够在高效率下处理电流和电压。
  2. 信号放大器:由于其优越的电流增益特性,FCX491TA可用作小信号放大器,增强音频和视频信号的传输质量。
  3. 电流驱动器:可以用作继电器或马达驱动器,控制大功率负载的启停。
  4. 线性稳压器:在某些应用中,可以用于线性稳压,提供稳定的输出电压。
  5. LED驱动:适用于LED照明驱动电路,为LED提供稳定的驱动电流。

四、设计优势

FCX491TA的设计带来了多个优势:

  • 高效率:在饱和状态下,低Vce饱和压降能够降低功耗,减少热量产生。
  • 出色的线性特性:优良的DC电流增益,确保在多个负载条件下,均能保持良好的工作表现。
  • 广泛的适应性:能够在极端温度下工作,为不同领域的电子设计提供了可能性。
  • 可靠性:凭借低截止电流与高击穿电压,加上严格的质量控制,使其在实际应用中表现出优秀的可靠性。

结论

FCX491TA是一款高性能的NPN晶体管,适用于广泛的电子应用。其高效的电流处理能力、优异的电气性能以及强大的耐环境能力,使其成为现代电子设计中的一款不可或缺的组件。无论是在工业、消费电子还是其他高要求的领域,FCX491TA都能提供理想的解决方案。
