漏源电压(Vdss) | 100V | 连续漏极电流(Id)(25°C 时) | 2.3A |
栅源极阈值电压 | 3V @ 250uA | 漏源导通电阻 | 250mΩ @ 5A,10V |
最大功率耗散(Ta=25°C) | 2W | 类型 | P沟道 |
FET 类型 | P 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 2.3A(Ta),6A(Tc) | 驱动电压(最大 Rds On,最小 Rds On) | 4.5V,10V |
不同 Id、Vgs 时导通电阻(最大值) | 250 毫欧 @ 5A,10V | 不同 Id 时 Vgs(th)(最大值) | 3V @ 250µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | 17.5nC @ 10V | Vgs(最大值) | ±20V |
不同 Vds 时输入电容 (Ciss)(最大值) | 1239pF @ 25V | 功率耗散(最大值) | 2W(Ta), 13.7W(Tc) |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
供应商器件封装 | SOT-223 | 封装/外壳 | TO-261-4,TO-261AA |

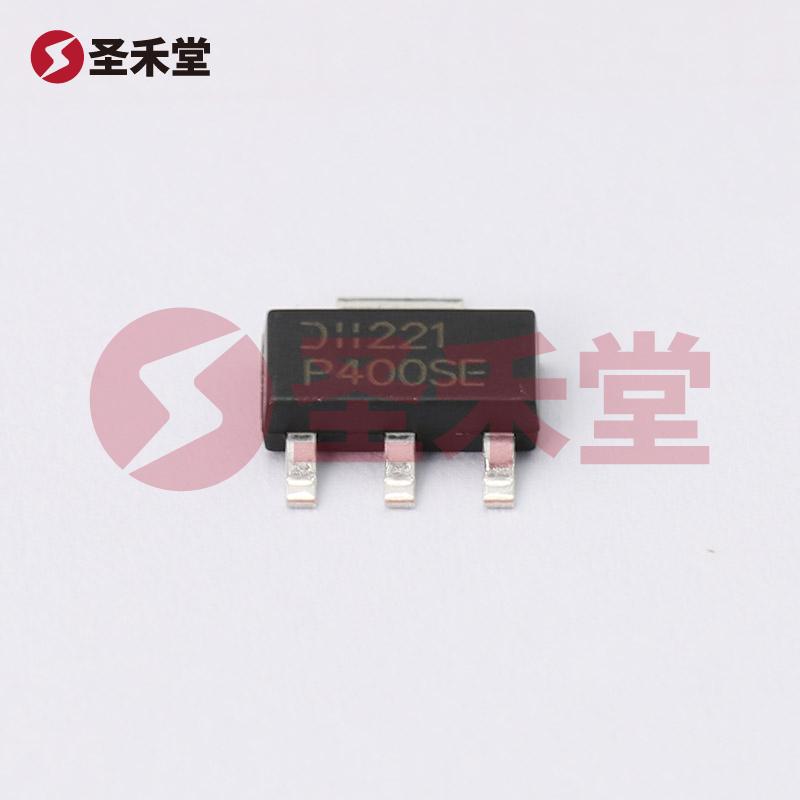

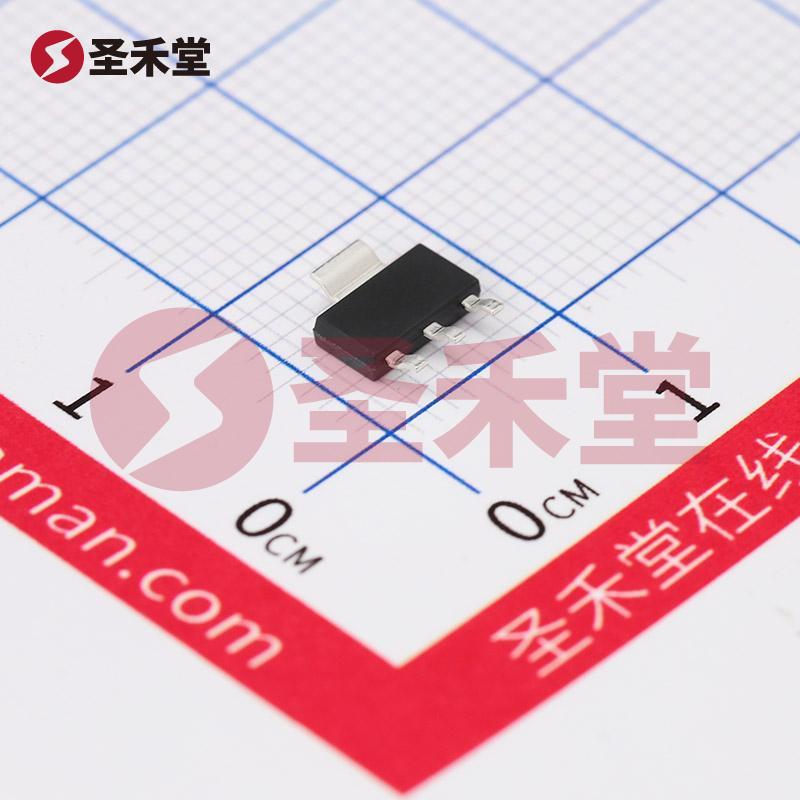

DMP10H400SE-13 产品概述
DMP10H400SE-13 是一款高性能的P沟道金属氧化物半导体场效应管(MOSFET),为电子设备提供高效的电流控制和功率管理解决方案。该器件由知名厂商DIODES(美台)出品,旨在满足现代电子电路对低导通电阻、高效率及可靠性的需求。
1. 产品特性
1.1 电气参数
1.2 导通电阻
1.3 栅源极阈值电压
2. 功率和散热特性
DMP10H400SE-13 的最大功率耗散能力为2W(在环境温度25°C下),而在更高的结温条件下(Tc=25°C)则可达到13.7W。这使得该器件可以在一定范围内承受较大功率负载,适应于各种功率转换及控制系统。同时,它具有-55°C至150°C的工作温度范围,可以在极端温度条件下稳定工作,适应不同的工业应用环境。
3. 电气驱动特性
在驱动电压方面,器件的驱动电压范围为4.5V至10V,可以充分满足大多数驱动需求。此外,器件的栅极电荷(Qg)在10V下为17.5nC,确保快速的开关速度和较低的驱动功耗。这对于高频应用尤其重要,如开关电源和其他快速切换的电路。
4. 封装和安装方式
DMP10H400SE-13采用SOT-223封装,适合表面贴装(SMD)设计。SOT-223封装不仅有助于减少PCB占用空间,同时也提供了良好的散热性能,适合高密度电子设备的设计要求。这种封装形式使得DMP10H400SE-13在小型化和集成度高的应用中,获得了广泛的应用。
5. 应用场景
由于其优异的电气参数和散热性能,DMP10H400SE-13可以广泛应用于:
总结
总之,DMP10H400SE-13是一款具备卓越性能的P沟道MOSFET,为现代电子电路提供了优秀的电流控制和能量管理解决方案。其高电压承受能力、低导通电阻、宽广的温度范围及适应于紧凑设计的封装形式,使其在各类应用场景中都能展现出良好性能。无论是在工业设备、消费电子还是高频电路中,DMP10H400SE-13均能够胜任,为设计师和工程师提供可靠的解决方案。
