漏源电压(Vdss) | 20V | 连续漏极电流(Id)(25°C 时) | 5.47A |
栅源极阈值电压 | 1.2V @ 250uA | 漏源导通电阻 | 29mΩ @ 6A,10V |
最大功率耗散(Ta=25°C) | 740mW | 类型 | N沟道 |
FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 5.47A(Ta) | 驱动电压(最大 Rds On,最小 Rds On) | 1.8V,10V |
不同 Id、Vgs 时导通电阻(最大值) | 29 毫欧 @ 6A,10V | 不同 Id 时 Vgs(th)(最大值) | 1.2V @ 250µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | 5.4nC @ 4.5V | Vgs(最大值) | ±12V |
不同 Vds 时输入电容 (Ciss)(最大值) | 434.7pF @ 10V | 功率耗散(最大值) | 740mW(Ta) |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
供应商器件封装 | SOT-23-3 | 封装/外壳 | TO-236-3,SC-59,SOT-23-3 |
概述: DMG3420U-7 是一款高性能的 N 通道金属氧化物场效应晶体管 (MOSFET),其设计旨在满足高效能及高密度应用的需求。该器件采用 SOT-23 封装,具备出色的电气性能,能够在宽广的工作温度范围内可靠运行,适合用于电源管理、开关电源、负载驱动等多种应用场景。
关键参数:

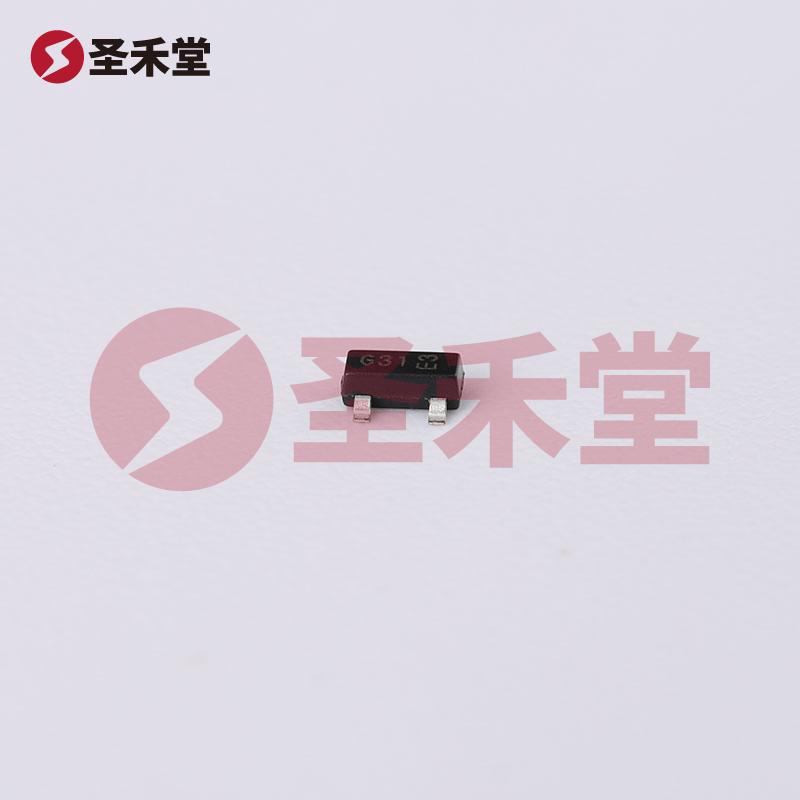

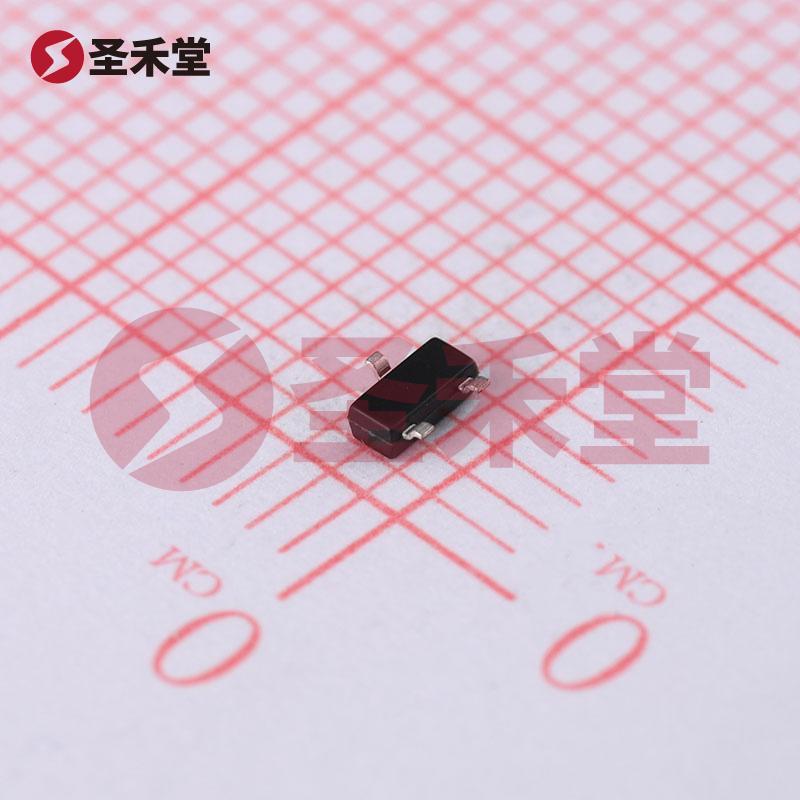

结构与封装: DMG3420U-7 采用 SOT-23 封装,这种紧凑的表面贴装设计有助于节省电路板空间,使设计师能够更轻松地在小型化设备中使用。同时,SOT-23 封装对于热传导的表现也符合高效率要求,适合在发热较大的应用场合中使用。
应用领域:
温度与散热管理: DMG3420U-7 的工作温度范围广泛,从 -55°C 到 150°C,使其在各种苛刻环境中依旧保持稳定性能。封装设计和材质使得该器件具备良好的热传导性,确保在高功率应用中能够有效管理温升。
结论: 通过以上参数和应用分析,DMG3420U-7 MOSFET 显示了其在现代电子设备中的强大应用潜力。无论是在电源管理、负载驱动还是系统集成方面,这款器件都展现了极佳的性能与可靠性,成为工程师在设计高效能电路时的理想选择。
