D45VH10G

D45VH10G 产品概述

一、基本信息

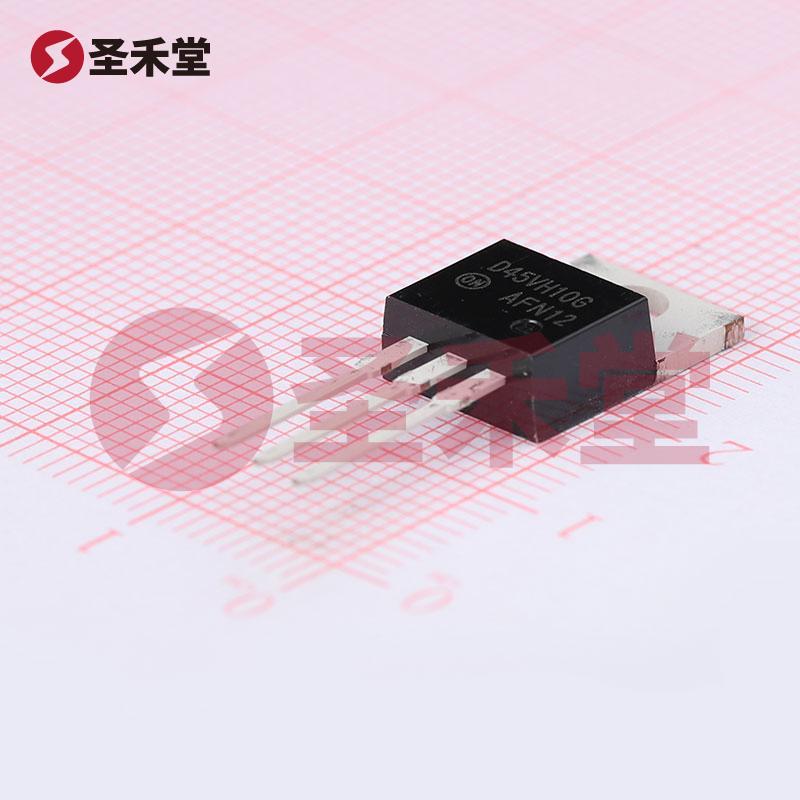

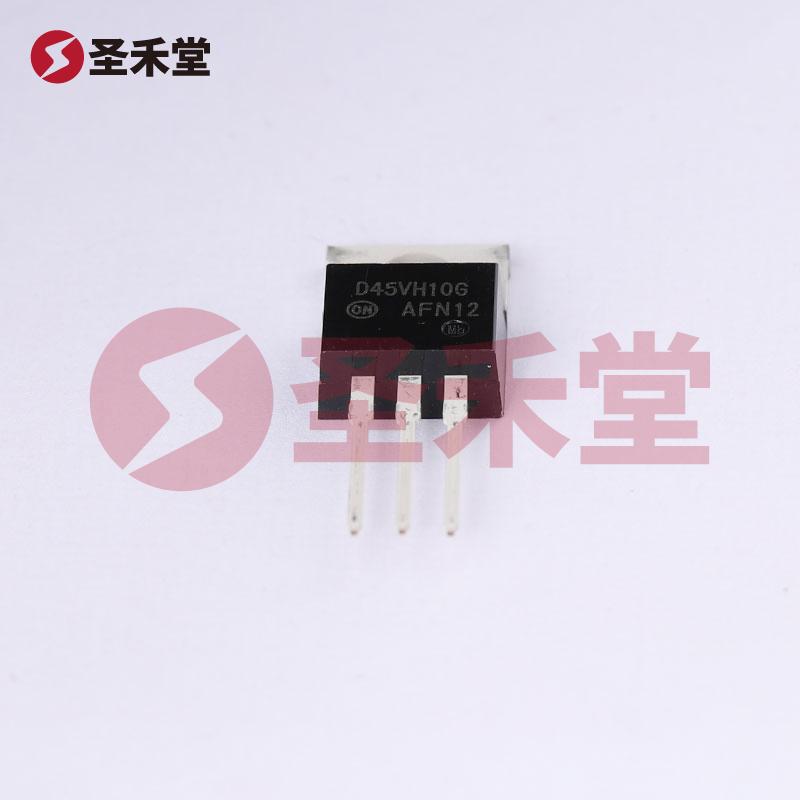

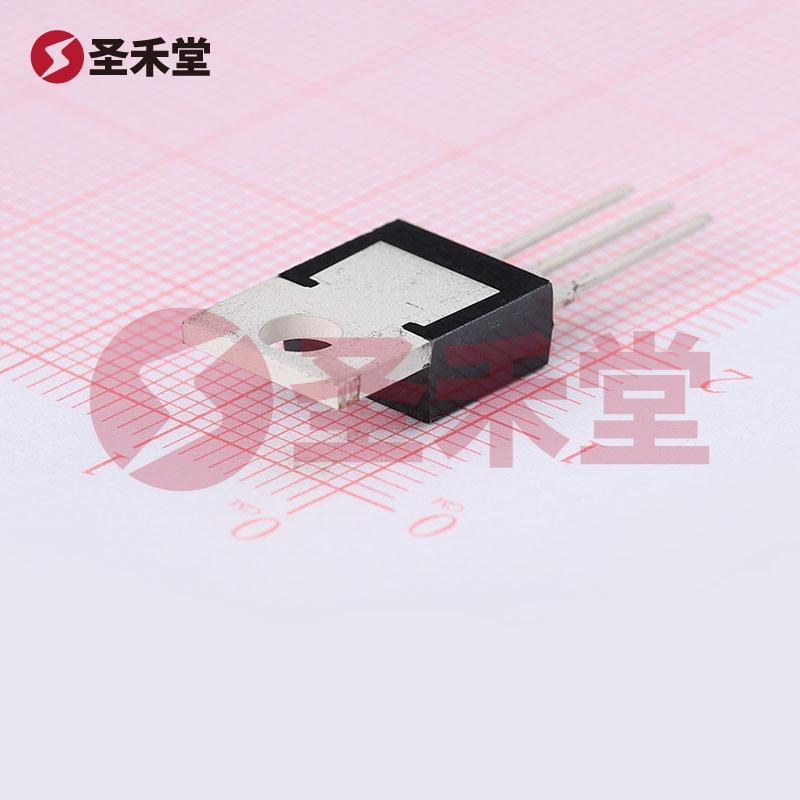

D45VH10G 是一款高性能的PNP型双极晶体管（BJT），由安森美半导体（ON Semiconductor）生产，封装采用TO-220-3形式。这款晶体管尤其适合需要高电流和高电压的功率应用，具有 15A 的最大集电极电流（Ic）以及 80V 的最大集射极击穿电压（Vce）。此外，该元器件在电流增益（hFE）方面表现出色，在4A的工作电流下，其最小值可达20，这使得它在高负载应用中能够提供良好的放大作用。

二、关键参数

1. 类型与极性：

   • D45VH10G 是一款PNP型晶体管，适合转换开关和放大电路的设计。

2. 电气特性：

   • 集电极电流 (Ic): 最大15A，适合高电流负载。
   • 击穿电压 (Vce): 最大80V，能在高压环境下稳定运行。
   • 饱和压降 (Vce(sat)): 在800mA和8A下最大为1V，极大地降低了在开关状态下的功耗。
   • DC电流增益 (hFE): 最小20 @ 4A，非常适合需要高电流增益的放大应用。

3. 功率及散热：

   • 最大功率: 83W，允许在高功率应用中运行。
   • TO-220的封装设计使得D45VH10G能够有效散热，从而提高其工作稳定性和可靠性。

4. 工作频率和温度：

   • 频率: 跃迁频率达到50MHz，适合高频应用。
   • 工作温度范围: 从-55°C至150°C，适应各种极端环境，确保长时间可靠工作。

三、应用领域

D45VH10G 主要用于一些高功率和高电流的电路设计中，包括：

• 功率放大器: 能有效放大音频信号或其他电子信号，适用于音频设备。
• 开关电源: 可以作为电源管理中的一种有效开关元器件，支持大功率和高效能的电源设计。
• 电机驱动电路: 提供可靠的高电流输出，适合驱动电机和其他大功率负载。
• 线性电源: 在线性电源设计中可用作线性元件，确保信号稳定。

四、封装与安装

D45VH10G采用TO-220封装，具有良好的散热特性，适用于通孔安装（THT）。其设计不仅有助于散热，还方便在PCB板上的布局和连接，确保与其他元件良好的兼容性。这种封装方式广泛应用于各种工业和消费类电子产品中。

五、总结

D45VH10G作为一款高性能PNP型晶体管，兼具高电压、大电流和出色的功率输出能力，适用于多种电子应用。凭借其稳定的电气特性及宽广的工作温度范围，D45VH10G可以满足现代电子设备日益增长的性能需求。无论是在音频放大器、电源管理还是电机驱动的应用中，D45VH10G都是一个值得信赖的选择。对于需要高效率和高功率处理的设计工程师来说，D45VH10G无疑是一个重要的元器件选择。
