CD4060BE

CD4060BE 产品概述

一、概述

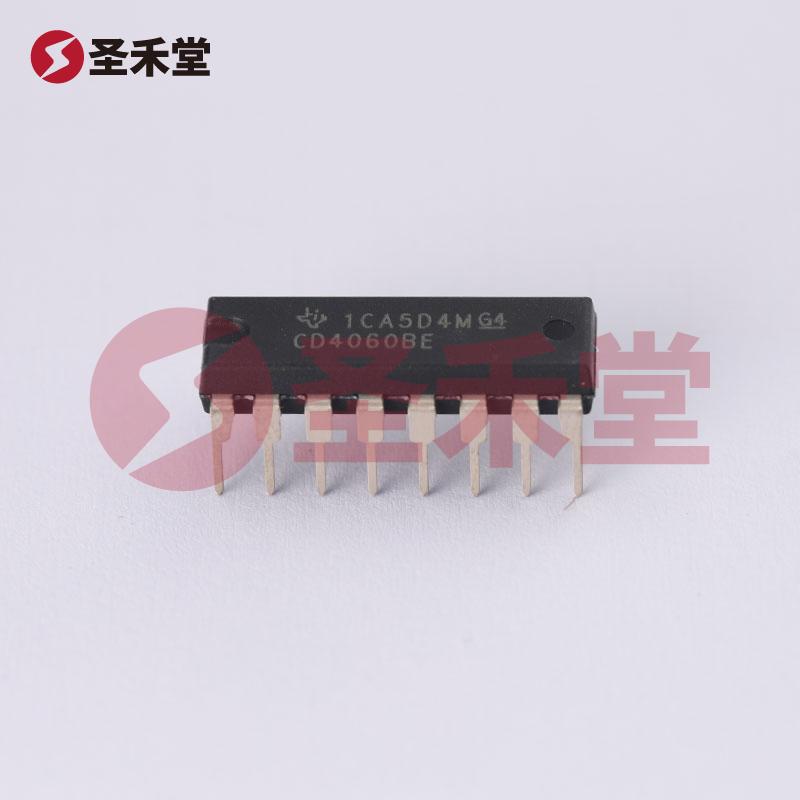

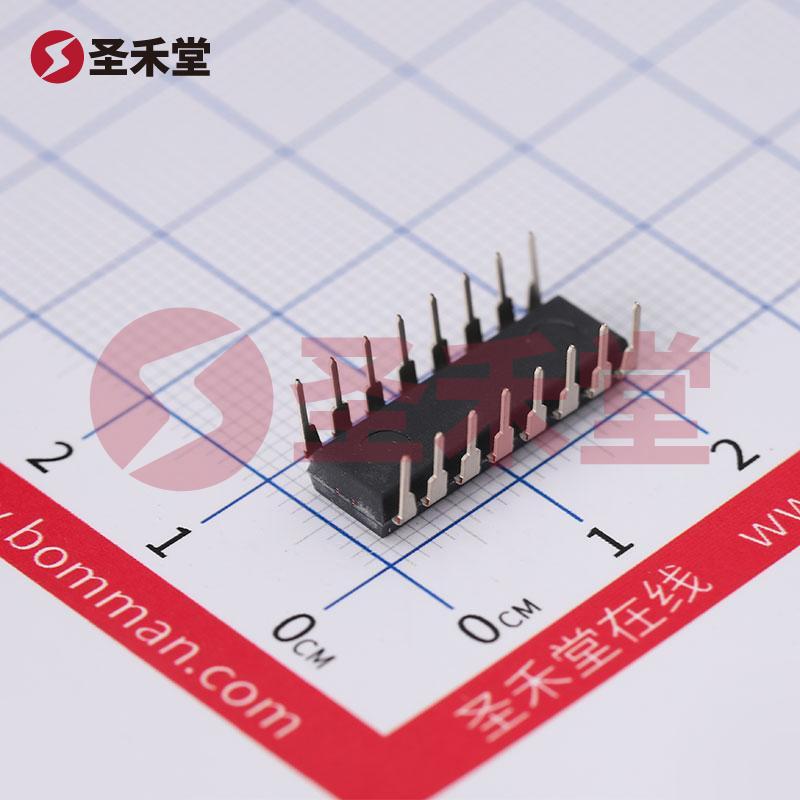

CD4060BE 是一款由德州仪器（Texas Instruments）生产的二进制计数器集成电路。该元件具备高灵活性和多功能性，广泛应用于数字电路设计中。其主要功能包括计数、频率分频、时间延迟和脉冲生成等，是现代电子设备中不可或缺的重要组成部分。

二、基础参数

1. 安装类型: CD4060BE 采用通孔安装方式，便于在各种电子电路板（PCB）上焊接和布线，适合手工和自动化生产。

2. 元件数: 该产品为单个元件设计，具体用于各种简单或复杂的逻辑电路。

3. 触发器类型与复位方式: 该计数器采用负边沿触发技术，并支持异步复位功能。这意味着，在每个时钟信号的负边沿，计数器将进行一次计数。异步复位使得用户可以随时将计数器的值重置为零，提供了更大的灵活性。

4. 每个元件位数: CD4060BE 为14位计数器，能够支持高达16384（2^14）次计数，适合大多数计数需求。

5. 计数速率: 本器件的计数速率高达12MHz，意味着可以在较高频率下精确计数，适合快速信号处理的应用场合。

6. 工作温度: CD4060BE 的工作温度范围广泛，从-55°C到125°C，使其在各种极端环境下仍能稳定运行，适合严苛的工业环境。

7. 电压 - 供电: 该集成电路的供电电压在3V至18V之间，给予设计工程师足够的灵活性来满足不同的电子电路需求。

8. 方向: CD4060BE 的信号方向为“上”，为正逻辑工作方式，适合各类逻辑电路设计。

9. 逻辑类型: 该器件属于二进制计数器，专门用于处理二进制信号，广泛应用于数字电路中进行数据计数和脉冲控制。

三、应用场景

CD4060BE 可广泛应用于以下几种场景：

1. 计数器电路: 作为基本计数元件，可用于数字时钟、计数器、自动化设备中的事件计数。

2. 频率分频器: 由于其高达12MHz的计数速率，CD4060BE 可用作信号频率的分频器，广泛应用于音频处理、无线通信等领域。

3. 定时器和延时电路: 切换不同的反馈和输入配置，可以将 CD4060BE 用作多个类型的定时器和延时电路，适合用于控制灯光、马达、啤酒发酵器等。

4. 脉冲生成器: 该器件可以用于生成特定频率和宽度的脉冲信号，适合用于传感器驱动和微控制器交互。

5. 数字信号处理: 利用其二进制计数功能，CD4060BE 可用于更复杂的数字信号处理应用中。

四、总结

CD4060BE 是一款功能齐全、可靠且灵活的二进制计数器 IC，适用于多种电子设备及系统的计数和控制需求。它的设计理念符合现代电子设备的高要求，在性能、尺寸和能效上均能满足绝大多数的应用场景。无论是在自动化工业、消费电子还是复杂的计算机系统中，CD4060BE 都扮演着重要的角色。
