CC2530F256RHAR

CC2530F256RHAR 产品概述

产品简介

CC2530F256RHAR 是德州仪器（Texas Instruments）推出的一款高集成度、低功耗的片上系统（SoC），专为支持基于802.15.4协议的无线通信而设计。作为一款Zigbee无线通信解决方案，该元件适用于多种应用，包括家庭自动化、工业监控、智能楼宇、医疗设备和传感器网络等。

核心特性

1. 射频性能: CC2530F256RHAR工作在2.4GHz频段，最大数据速率可达到250kbps。这种频率和速率组合使其能够在短距离内提供稳定可靠的通信，适合多点网络和低功耗应用。

2. 功率输出与灵敏度: 功率输出最高可达4.5dBm，而灵敏度可低至-97dBm，使其在复杂的无线环境中仍能保持良好的传输质量。这一性能特别适合要求高覆盖范围的Zigbee网络。

3. 内存与存储: 该元件拥有256kB的闪存和8kB的RAM，为应用程序提供了合适的存储空间，能够支持复杂的算法和多个通信协议的实现。

4. 电源特性: CC2530F256RHAR 支持的供电电压范围为2V至3.6V，适合各种电池供电的便携式设备。同时，其接收电流范围为20.5mA到24.3mA，传输电流范围为28.7mA到33.5mA，显示了其低功耗运行的特性，非常适合电池供电的应用。

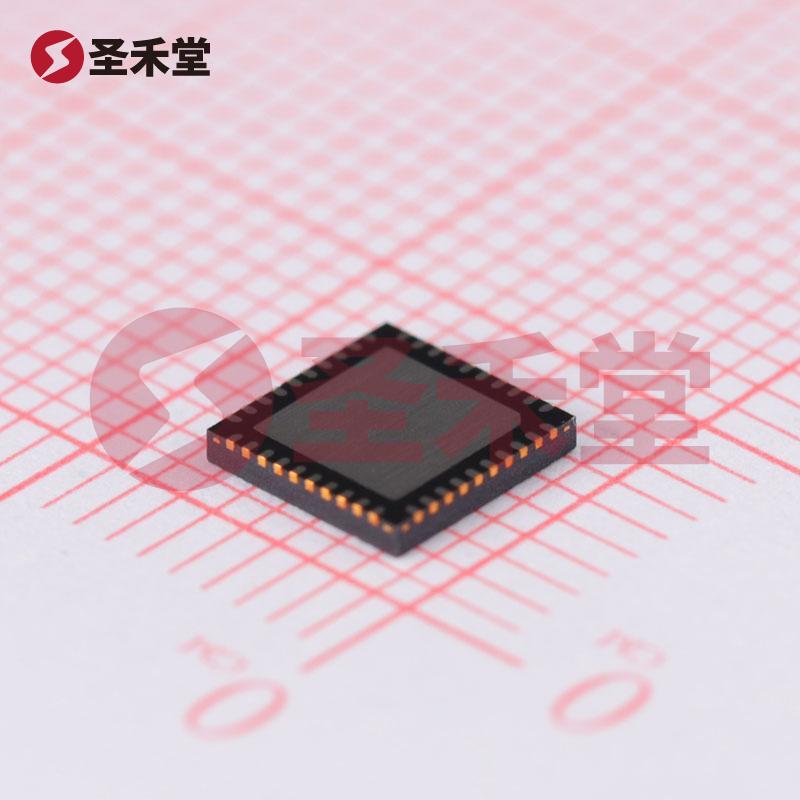

5. 工作温度与封装: 该器件的工作温度范围为-40°C至125°C，适应各种环境条件。采用40-VQFN（6x6 mm）封装，支持表面贴装，方便与现代PCB设计高密度布局的配合。

应用领域

CC2530F256RHAR适用于广泛的应用场合，尤其在智能家居和物联网（IoT）领域具有显著的优势。以下是一些典型应用：

• 家庭自动化: 通过Zigbee网络，用户可以实现智能灯光控制、温控、安防监控等，提供便捷的家庭管理体验。
• 工业自动化: 在工业环境中，CC2530F256RHAR可以用于设备监测、数据采集和过程自动化，帮助提升生产效率和安全性。
• 传感器网络: 支持各种传感器的无线连接，适用于环境监测、健康监护和智能农业等应用场景。
• 智能楼宇: 作为智能楼宇的中枢，CC2530可以实现楼宇内设备的智能联动，提升能源管理效率。

设计与开发支持

德州仪器为CC2530F256RHAR提供丰富的开发支持，包括硬件设计参考、完善的软件开发工具链（如Z-Stack®协议栈）和详细的应用文档。这些资源使得设计工程师可以快速构建和部署基于CC2530的Zigbee解决方案，大幅度降低开发成本和时间。

总结

CC2530F256RHAR作为德州仪器的代表性Zigbee SoC，凭借其强大的射频性能、丰富的功能特性以及低功耗特性，成为许多无线通信应用的首选。在物联网和智能设备日益普及的今天，CC2530F256RHAR无疑是推动智能家居和工业自动化实现的重要推动者。借助于其高集成度和灵活性，开发者可以轻松应对不同应用需求，创造出更具创新性的无线解决方案。
