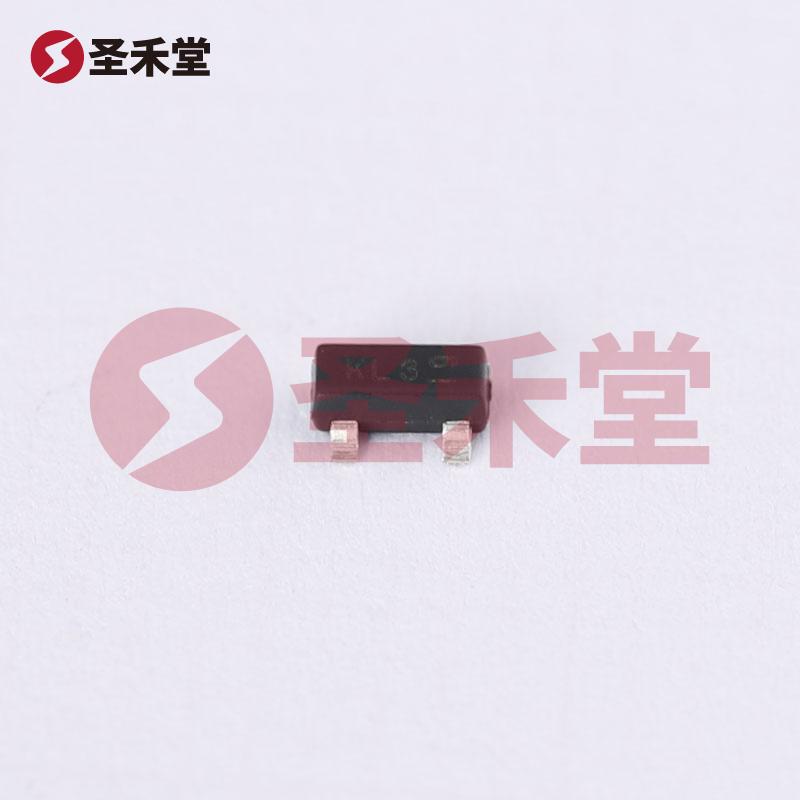

BAT54CQ-7-F
品牌 :
DIODES(美台)
封装 :
SOT23
包装 :
编带
重量 :
0.016g
描述 :
肖特基二极管 1对共阴极 800mV@100mA 30V 200mA SOT-23
库存 :
3583(起订量1,增量1)
批次 :
2年内数量 :
X
0.292按整 :
圆盘(1圆盘有3000个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥0.292
--
200+
￥0.189
--
1500+
￥0.164
--
3000+
￥0.145
--
30000+
产品参数
产品手册
产品概述
BAT54CQ-7-F参数
| 直流反向耐压（Vr） | 30V | 平均整流电流（Io） | 200mA |
| 正向压降（Vf） | 800mV @ 100mA | 二极管类型 | 肖特基 |
| 电压 - DC 反向 (Vr)（最大值） | 30V | 电流 - 平均整流 (Io) | 200mA |
| 不同 If 时电压 - 正向 (Vf) | 800mV @ 100mA | 速度 | 小信号 =< 200mA（Io），任意速度 |
| 反向恢复时间 (trr) | 5ns | 不同 Vr 时电流 - 反向泄漏 | 2µA @ 25V |
| 不同 Vr、F 时电容 | 10pF @ 1V，1MHz | 安装类型 | 表面贴装型 |
| 封装/外壳 | TO-236-3，SC-59，SOT-23-3 | 供应商器件封装 | SOT-23 |
| 工作温度 - 结 | -65°C ~ 150°C |
BAT54CQ-7-F手册
BAT54CQ-7-F概述
BAT54CQ-7-F 产品概述
产品背景
BAT54CQ-7-F 是一种高性能肖特基二极管，由美台（Diodes）公司生产。其设计主要满足对高频切换和低正向压降的需求，广泛应用于开关电源、整流、信号放大以及开关电路中。作为一款表面贴装型（SMD）器件，BAT54CQ-7-F 符合现代电子设备对小型化和高效能的要求。
主要参数
直流反向耐压（Vr）:
- 最大直流反向耐压为 30V，确保二极管在高压情况下的稳定性，适合大多数低压直流电路应用。
平均整流电流（Io）:
- 额定平均整流电流为 200mA，意味着该器件可以承受相对较高的负载电流，而不会过热或失效。
正向压降（Vf）:
- 在 100mA 的负载下，正向压降为 800mV，这一低压降特性使得 BAT54CQ-7-F 在导通状态下能效表现更加优秀，减少能量损耗，增大电路效率。
反向恢复时间（trr）:
- 此型二极管的反向恢复时间仅为 5ns，适合用于高频开关电路，确保其快速响应能力，减少开关损耗。
反向泄漏电流:
- 在 25V 的反向电压下，反向泄漏电流仅为 2µA，表明其具有良好的绝缘性能和低泄漏特性，非常适合电池供电的应用。
电容特性:
- 在 1V、1MHz 时的电容值为 10pF，显示出其较低的输入电容特性，这对于高速信号处理电路尤为重要。
封装与安装
BAT54CQ-7-F 使用 SOT-23 封装，具有较小的体积，适合自动化表面贴装生产（SMT）。其封装尺寸和设计使其能够轻松集成到多种主板设计中，旨在满足电子产品的紧凑设计需求。
工作温度范围
此二极管的结温工作范围从 -65°C 到 150°C，意味着其在极端环境下也能够保持稳定工作，这使得 BAT54CQ-7-F 可以用于广泛的工业、消费电子及汽车电子应用。
应用场景
BAT54CQ-7-F 肖特基二极管非常适合用于以下应用：
- 开关电源：能够有效降低开关损耗，提高电源转换效率。
- 整流电路：在低正向压降的条件下，高效整流，提高系统性能。
- 信号处理：在高频信号路径中提供低失真和低噪声特性。
- 电池保护电路：低反向泄漏特性可有效延长电池使用寿命。
结论
BAT54CQ-7-F 是一款出色的肖特基二极管，凭借其低正向压降、低反向恢复时间和小巧的 SOT-23 封装，适用于多种高效低损耗的电子应用。无论是在消费电子、通信设备还是工业控制领域，该产品都展现出了优越的性能，成为设计工程师的可靠选择。
