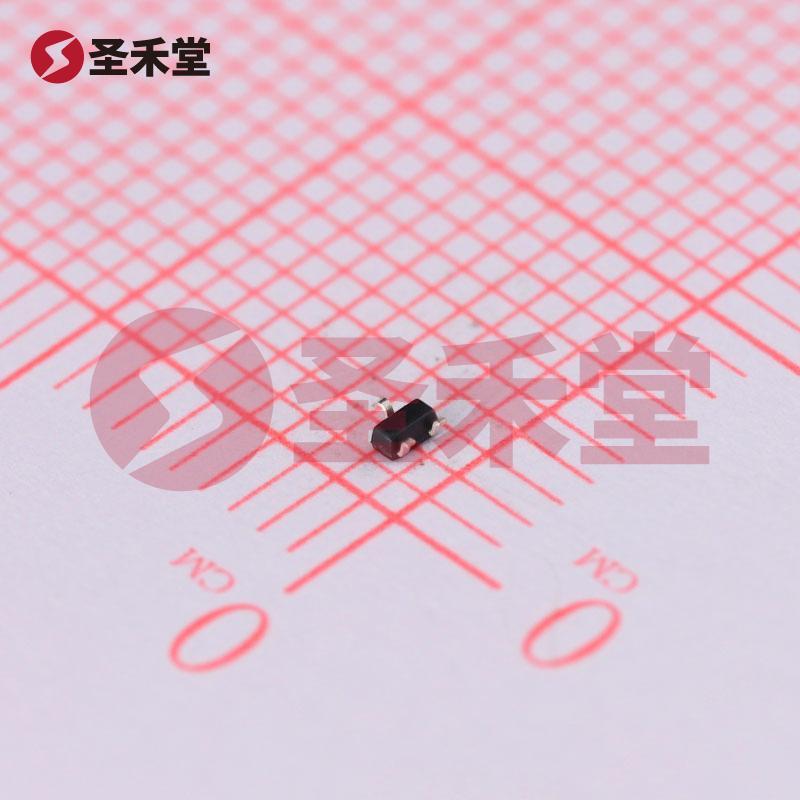

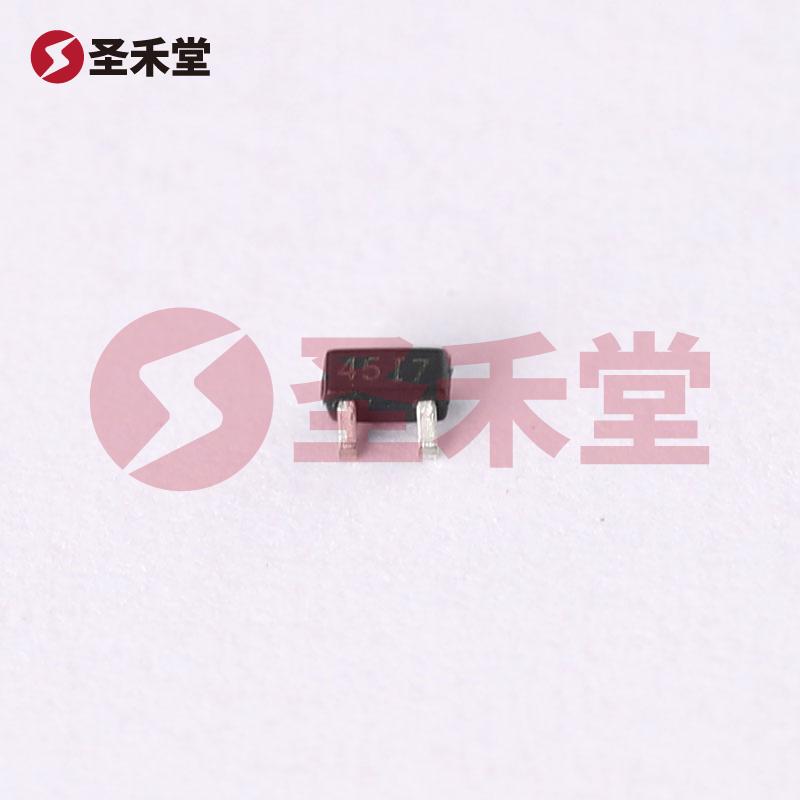

BAS40-05T-7-F
BAS40-05T-7-F参数
| 二极管配置 | 1 对共阴极 | 二极管类型 | 肖特基 |
| 电压 - DC 反向 (Vr)（最大值） | 40V | 电流 - 平均整流 (Io)（每二极管） | 200mA（DC） |
| 不同 If 时电压 - 正向 (Vf) | 1V @ 40mA | 速度 | 小信号 =< 200mA（Io），任意速度 |
| 反向恢复时间 (trr) | 5ns | 不同 Vr 时电流 - 反向泄漏 | 200nA @ 30V |
| 工作温度 - 结 | -55°C ~ 125°C | 安装类型 | 表面贴装型 |
| 封装/外壳 | SOT-523 | 供应商器件封装 | SOT-523 |
BAS40-05T-7-F手册
BAS40-05T-7-F概述
产品概述：BAS40-05T-7-F
概述
BAS40-05T-7-F 是一款高性能的肖特基二极管，采用 SOT-523 封装，适用于各种电子电路应用。这款二极管具有独特的特性，能够在高速开关和低电压应用中提供高效能，满足现代电子设备对性能和效率的日益增长的需求。
关键参数
二极管配置：该型号的二极管为1对共阴极配置，使其在电路设计中具备灵活性，能够满足不同的电气连接需求。
二极管类型：BAS40-05T-7-F 为肖特基二极管，这意味着其具有低正向电压降和快速的反向恢复时间，特别适合高频应用。
最大反向电压 (Vr)：此二极管的最大反向电压为40V，提供了在许多应用场合中充足的安全边际。
平均整流电流 (Io)：在每个二极管上，能够承受的平均整流电流为200mA（DC），使其适合用于各种功率要求下。
正向电压 (Vf)：在40mA的工作条件下，西洋二极管的正向电压为1V，这一较低的正向电压损耗有助于提高整体电路效率。
速度：在小信号应用中，BAS40-05T-7-F 能够处理最高可达200mA的电流，适用于任意速度的工作条件。
反向恢复时间 (trr)：该二极管的反向恢复时间极短，仅为5ns，适合高速开关和脉冲应用，能够提升电路的响应速度。
反向泄漏电流：在30V下的反向泄漏电流为200nA，确保了在高温或高电压条件下的能量损耗非常小。
工作温度：这款二极管的工作温度范围从-55°C到125°C，具备广泛的环境适应性，能够在极端温度下稳定运行。
封装规格：封装采用 SOT-523（或称SC-75），这种小型表面贴装型封装适合现代的紧凑型电路设计。
应用场景
BAS40-05T-7-F广泛应用于以下几种场合：
- 开关电源：由于其低正向电压降和快速切换能力，适合用作开关电源中的整流二极管。
- 电池管理系统：在可再生能源和便携式设备中，可以高效进行能量转换和路径选择。
- 信号整流：在音频和视频设备中，能够有效地整流信号，提高系统的效率和性能。
- 小信号处理：适配于需要快速响应和低功耗的数字电路与模拟电路。
结论
BAS40-05T-7-F 是一款高效能的肖特基二极管，凭借其优越的电气特性和灵活的应用场景，成为现代电子产品中不可或缺的组件之一。设计工程师在布置电路时，考虑其低正向电压、快速响应和良好的可靠性，可以有效提升系统的整体性能，是高效、节能应用设计的理想选择。无论是在家用电器、消费电子还是工业自动化方面，BAS40-05T-7-F 都将为用户提供卓越的解决方案。
