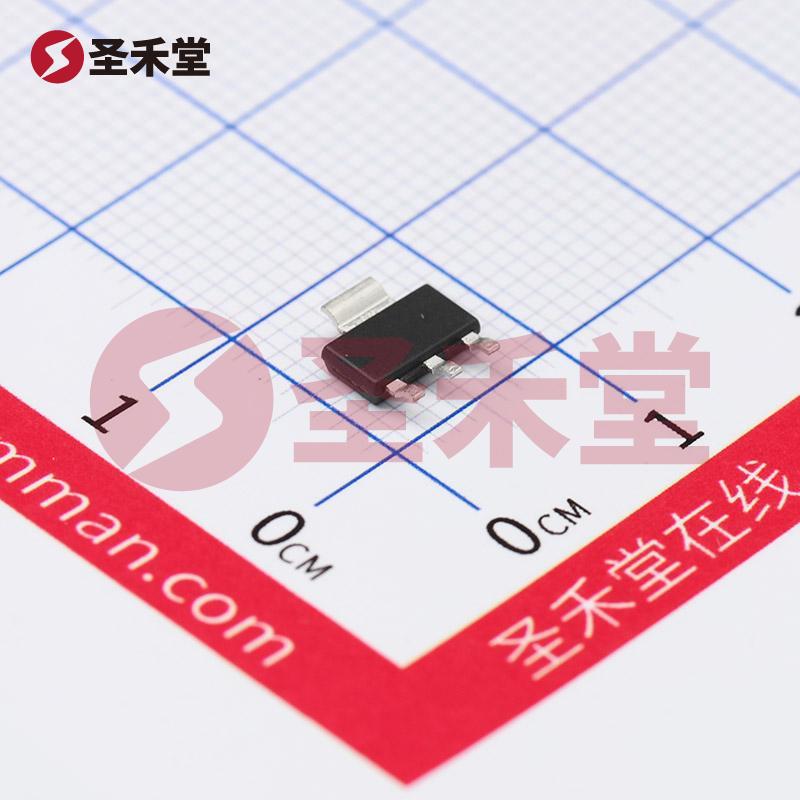

AZ1117CH-5.0TRG1
AZ1117CH-5.0TRG1参数
| 输出类型 | 固定 | 最大输入电压 | 15V |
| 输出电流 | 800mA | 输出配置 | 正 |
| 稳压器数 | 1 | PSRR/纹波抑制 | 70dB(120Hz) |
| 输出电压（最小值/固定值） | 5V | 压降（最大值） | 1.3V @ 800mA |
| 工作温度 | -20℃ ~ 125℃(TJ) | 电压 - 输入（最大值） | 15V |
| 电压 - 输出（最小值/固定） | 5V | 电压降（最大值） | 1.3V @ 800mA |
| 电流 - 输出 | 1A | 电流 - 静态 (Iq) | 6mA |
| PSRR | 70dB（120Hz） | 保护功能 | 热关断 |
| 安装类型 | 表面贴装型 | 封装/外壳 | TO-261-4，TO-261AA |
| 供应商器件封装 | SOT-223 |
AZ1117CH-5.0TRG1手册
AZ1117CH-5.0TRG1概述
产品概述：AZ1117CH-5.0TRG1
一、产品简介
AZ1117CH-5.0TRG1是一款高性能的线性稳压器（LDO），由DIODES（美台）公司制造。它旨在为各种电源管理应用提供稳定的固定输出电压，具备出色的电源噪声抑制特性和可靠的热保护功能。随着消费电子、通信设备以及工业控制系统对稳定电源的需求不断增长，这款LDO稳压器是确保系统性能的可靠选择。
二、关键特性
固定输出电压：AZ1117CH-5.0TRG1提供固定的5V输出电压，非常适合为逻辑电路、传感器和其他低电压电子设备供电。
输入电压范围：最大输入电压可达15V，为设计师提供更大的灵活性，能够支持多种电源输入条件。
输出电流能力：稳压器的输出电流最高可达800mA，能够满足多种负载需求，从而使其在不同应用中得到广泛应用。
低压降特性：最大压降为1.3V（在800mA输出电流时），确保在负载变化时仍能保持稳定的输出电压，提高整体系统效率和可靠性。
优异的电源噪声抑制比（PSRR）：在120Hz频率下，其PSRR为70dB，能够显著降低电源输入噪声对输出电压的影响，提高负载设备的性能。
广泛的工作温度范围：产品工作温度范围为-20℃到125℃，使其在恶劣环境条件下仍能可靠工作，扩大了应用领域。
保护功能：内置热关断功能，能够在过热情况下自动关闭输出，保护自身及负载电路，增加了系统的安全性。
广泛兼容的封装选择：AZ1117CH-5.0TRG1采用表面贴装SOT-223封装，紧凑的外形设计便于布局，适用于多种电路板。
三、应用领域
AZ1117CH-5.0TRG1在多种应用中表现优异，包括但不限于：
- 消费电子产品（如手机、平板电脑、音响设备等）
- 通信设备（如无线基站、路由器）
- 工业控制系统（如PLC、传感器供电）
- 汽车电子（如导航系统、仪表板供电）
- 嵌入式系统及模块
四、典型应用电路
用户可以利用AZ1117CH-5.0TRG1设计典型的线性稳压电源电路。输入电压源可直接连接到稳压器的输入端，输出端可连接到负载设备，同时在输入和输出端分别加上适当的旁路电容，以提高稳定性和瞬态响应。
五、总结
通过其强大的性能指标和广泛的适应性，AZ1117CH-5.0TRG1是一款理想的固定输出线性稳压器。该产品的热保护、低噪声特性以及稳压能力使其在现代电子设计中具有重要的地位。无论是在稳定电源需求的消费产品中，还是在要求严格的工业环境中，AZ1117CH-5.0TRG1都能够提供可靠和高效的电源解决方案。选择AZ1117CH-5.0TRG1，为您的项目带来更高的性能和效率，确保您的电子产品在市场上的竞争力。
