晶体管类型 | PNP | 集电极电流Ic | 1A |
集射极击穿电压Vce | 40V | 额定功率 | 350mW |
电流 - 集电极 (Ic)(最大值) | 1A | 电压 - 集射极击穿(最大值) | 40V |
不同 Ib、Ic 时 Vce 饱和压降(最大值) | 500mV @ 100mA,1A | 电流 - 集电极截止(最大值) | 100nA |
不同 Ic、Vce 时 DC 电流增益 (hFE)(最小值) | 300 @ 100mA,5V | 功率 - 最大值 | 350mW |
频率 - 跃迁 | 150MHz | 工作温度 | -55°C ~ 150°C(TJ) |
安装类型 | 表面贴装型 | 封装/外壳 | TO-236-3,SC-59,SOT-23-3 |
供应商器件封装 | SOT-23-3 |
ZXTP2041FTA 产品概述
在现代电子设计中,选择合适的元器件对于确保电路的性能和可靠性至关重要。ZXTP2041FTA是一款高性能PNP型晶体管,由美台(DIODES)公司制造,专为各种低功率应用而设计。其出色的电气特性和宽广的工作温度范围使其成为多种电子电路中不可或缺的组成部分。
基本参数与特点
ZXTP2041FTA的集电极电流(Ic)可达1A,适用于需要较大输出电流的应用场景。其集射极击穿电压(Vce)高达40V,提供了良好的电流承载能力和安全性。这种设计使得ZXTP2041FTA能够支持在较高电压下的工作,适应多种电源和信号处理电路。
在特性表现上,ZXTP2041FTA在不同的集电极电流和基极电流下具有相对较低的饱和压降(Vce饱和压降的最大值为500mV @ 100mA和1A),这个特点使得该晶体管在开关应用中表现出高效能,降低能量损耗,提高整体电路的效率。此外,其截止电流(Ic)最大值仅为100nA,意味着在非导通状态下,几乎不会消耗电流,进一步提升了其在高效电源管理中的应用潜力。
增益与频率特性
ZXTP2041FTA的直流电流增益(hFE)具有优越表现,达到300 @ 100mA,5V的规格。这一高增益值使得在较低基极电流的驱动下,能够实现较高的集电极电流输出,适合用于放大和开关电路中。此外,该晶体管的跃迁频率为150MHz,满足许多高频应用的需求,尤其适合于时钟信号放大、数据通信等需要高频操作的场合。
工作环境与安装特性
ZXTP2041FTA具备宽广的工作温度范围,能够在-55°C到150°C的环境条件下稳定运行。这种极端的温度适应性使其适合于各种苛刻的应用环境,如汽车电子、工业控制及高温环境中的电子设备。同时,ZXTP2041FTA采用表面贴装型(SMD)封装,符合现代电路的紧凑设计需求,便于自动化生产与小型化布局。

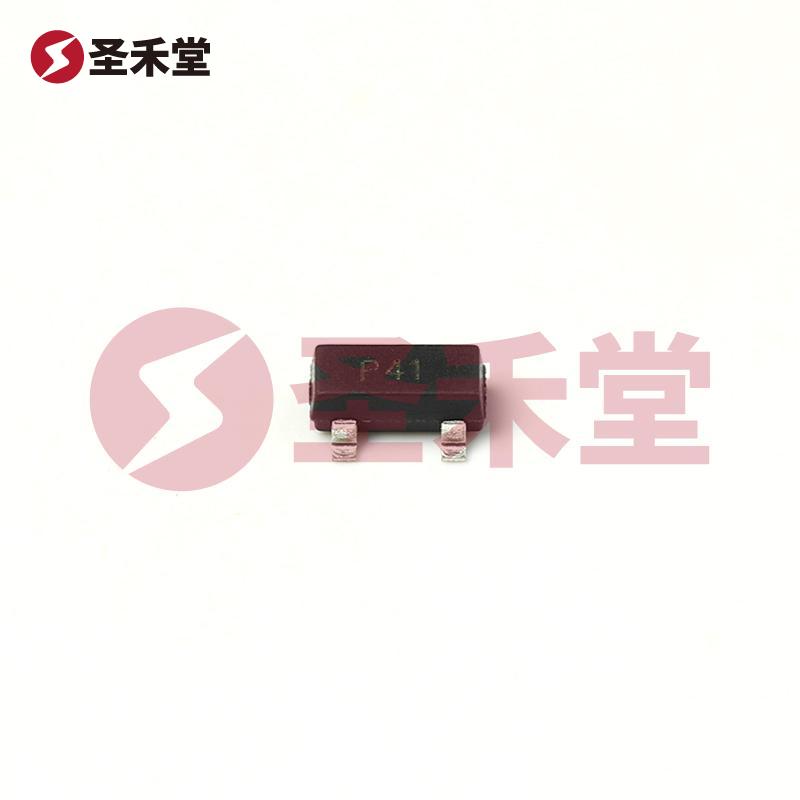

该器件的封装类型为SOT-23,尺寸小巧,适用于空间受限的电路板设计。SOT-23封装不仅可提高组件的安装密度,而且提高了整体电路的散热效果,有助于提升系统的可靠性。
应用领域
凭借其卓越的电气特性与宽广的温度适应范围,ZXTP2041FTA在多个应用场景中均表现出色。常见的应用包括但不限于:
总结
ZXTP2041FTA是一款功能强大且灵活适用的PNP晶体管,其出色的电流和电压特性以及优越的频率表现能够满足现代电子电路对性能的高要求。凭借可靠的制造工艺和优质的品牌背景,ZXTP2041FTA为工程师们提供了优质的解决方案,是各种电子应用中不容忽视的选择。
