ZXMN6A25KTC

ZXMN6A25KTC 产品概述

基本简介

ZXMN6A25KTC 是一款高性能的 N 沟道金属氧化物半导体场效应晶体管（MOSFET），由全球知名半导体供应商 DIODES（美台）提供。该器件采用 TO-252 封装，专为高效能、紧凑型电子系统而设计，具有出色的电气特性，广泛应用于开关电源、DC-DC 转换器、马达驱动、电信及消费电子设备等场景。

关键规格

• 漏源电压（Vdss）：最大 60V，适用于中压应用，能够满足多种设备的电压需求。
• 连续漏极电流（Id）：25℃ 下最大连续电流为 7A，能够支持高电流的工作条件，非常适合功率转换和电动机应用。
• 栅源极阈值电压（Vgs(th)）：为 3V @ 250µA，能够在较低的驱动电压下实现开关，适应低功耗时序。
• 漏源导通电阻（Rds(on)）：50mΩ @ 3.6A, 10V，具有极低的导通损耗，适用于高效能电源管理。
• 最大功率耗散：在 25℃ 环境温度下最大为 2.11W，确保器件在高功耗环境中稳定工作。
• 工作温度范围：-55°C 至 150°C，提供高度的环境适应性，适合严苛条件下的工业应用。

封装与安装

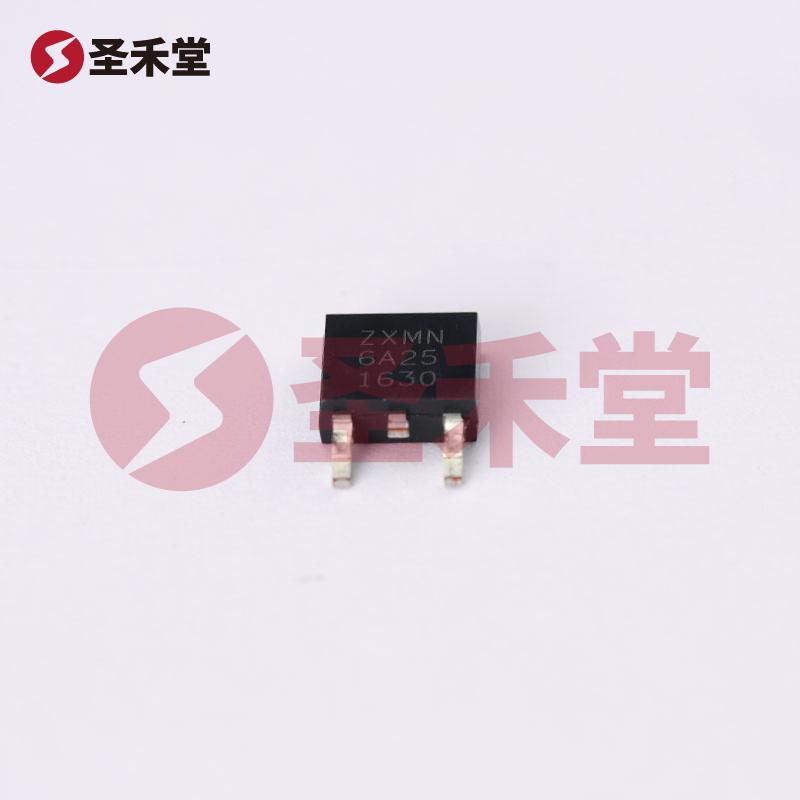

ZXMN6A25KTC 使用的是 TO-252 封装，这种表面贴装型（SMD）封装设计紧凑，适合自动化装配，降低了PCB空间的占用。TO-252，通常也被称为 DPAK 封装，提供了良好的散热性能，适合在高热量环境中使用。

电气特性和性能

ZXMN6A25KTC 提供了一系列电气特性，使其适用于多种应用场景：

• 驱动电压：最大 Rds(on) 在 4.5V 和 10V 时均表现出色，意味着在低电压驱动条件下，仍然可以获得出色的导通性能。
• 栅极电荷（Qg）：最大 Qg 为 20.4nC @ 10V，具有低栅极驱动功耗，特别适合高频开关应用。
• 输入电容（Ciss）：在 30V 下最大输入电容为 1063pF，提供良好的频率响应和开关特性，使其在高速开关电路中的表现更加出色。

应用领域

ZXMN6A25KTC 适用于多种电子设计及电源管理应用，如：

• 开关电源（SMPS）：能够高效转换电能，支持多种负载条件。
• DC-DC 转换器：其低 Rds(on) 和高效能使其成为提升电压或降低电压的理想选择。
• 马达驱动：适合用于直流电机驱动电路，能够在负载瞬态条件下保持良好的导通性能。
• 电信及消费电子：广泛应用于实现信号开关控制和电源管理，提高系统的整体效率和可靠性。

总结

ZXMN6A25KTC N 沟道 MOSFET 以其卓越的电气性能、适用的工作温度范围以及紧凑的表面贴装设计，成为各类电子设备中的关键元件。其优异导电性能和高功率处理能力使其适合作为电源转换组件、马达控制和各种高精度、低功耗应用中的核心驱动器件。随着电子行业对高效能和低功耗元件需求的不断增加，ZXMN6A25KTC 将继续为设计工程师提供可靠的解决方案。
