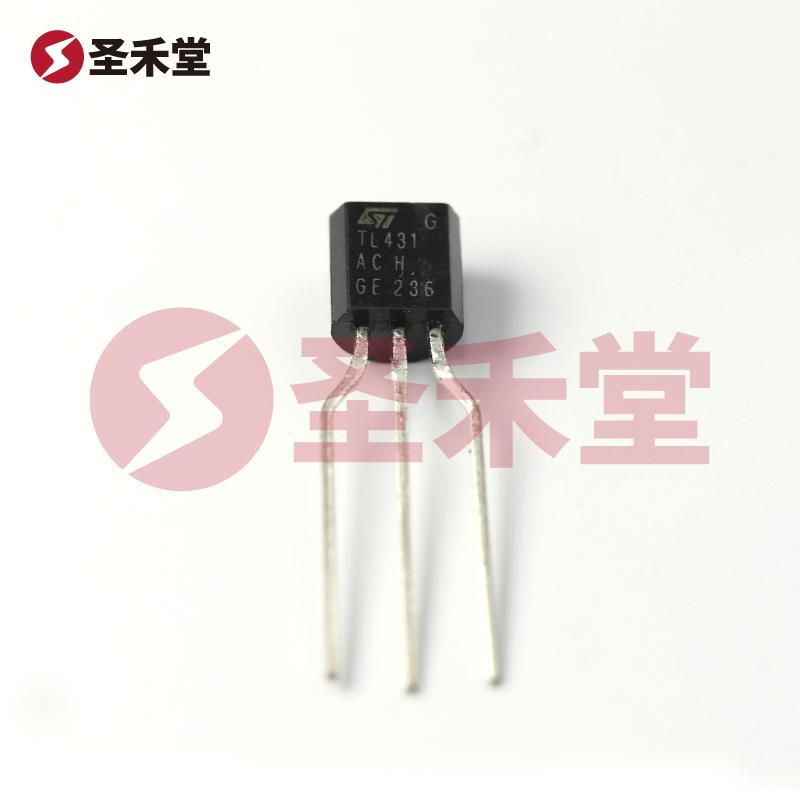

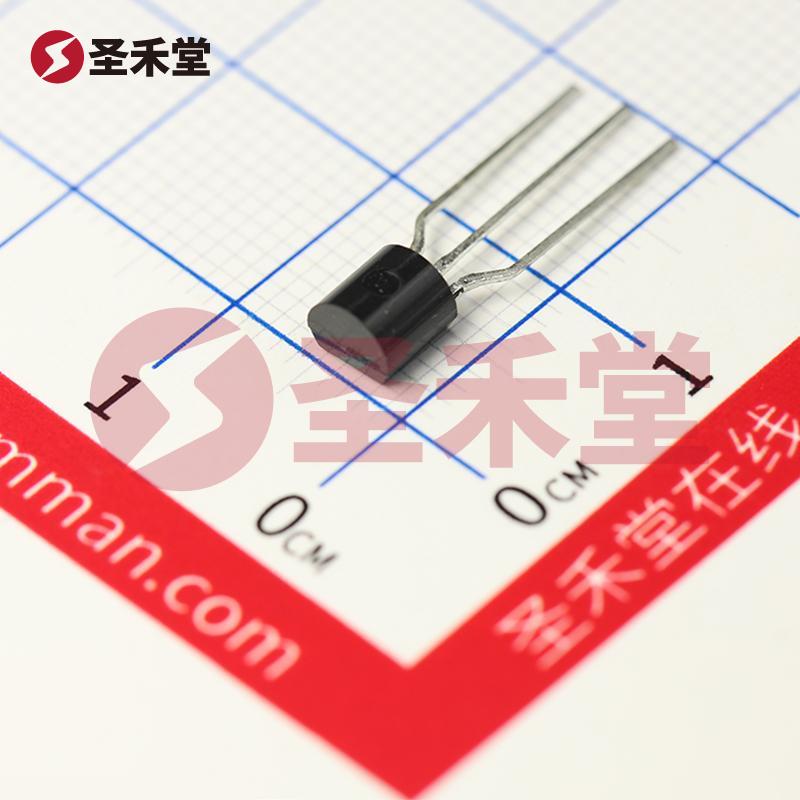

TL431ACZ-AP
TL431ACZ-AP参数
| 输出电压（最小值/固定） | 2.495V | 输出电流 | 100mA |
| 输出电压（最大值） | 36V | 输出类型 | 可调式 |
| 工作温度 | 0°C ~ 70°C(TA) | 阴极电流 | 600uA |
| 精度 | ±1% | 参考源类型 | 分流器 |
| 参考类型 | 分流器 | 电压 - 输出（最小值/固定） | 2.495V |
| 电压 - 输出（最大值） | 36V | 电流 - 输出 | 100mA |
| 容差 | ±1% | 电流 - 阴极 | 600µA |
| 安装类型 | 通孔 | 封装/外壳 | TO-226-3，TO-92-3（TO-226AA）（成形引线） |
| 供应商器件封装 | TO-92-3 |
TL431ACZ-AP手册
TL431ACZ-AP概述
TL431ACZ-AP 产品概述
TL431ACZ-AP 是一款常用的可调式电压参考芯片，广泛应用于各种电子电路中，特别是在需要高精度电源管理的应用场景下。作为由意法半导体（STMicroelectronics）制造的一款高性能电压基准芯片，TL431具备优良的温度稳定性和输出能力，适用于工业及消费电子产品。
规格参数
- 输出电压范围：该芯片的输出电压范围为2.495V至36V，能够为多种电路提供灵活、可调的电压参考。
- 输出电流：其额定输出电流可达到100mA，能够满足大多数负载的需求。
- 精度：TL431ACZ-AP 在标准工作条件下提供±1%的高精度电压参考，这确保了其在信号处理与调节电压时的可靠性能。
- 阴极电流：该芯片的阴极电流为600µA，意味着其在典型工作条件下对电源的要求较低，有助于提高系统的能效。
- 工作温度范围：该元件适应的工作温度范围在0°C至70°C之间，使其适合于一般室温环境下的电子产品。
封装与安装
TL431ACZ-AP 采用TO-92-3封装，具有较小的体积和方便的安装方式。它的通孔安装设计使其易于与印刷电路板（PCB）连接，适合于对空间和成本有严格要求的应用。TO-92-3封装还支持成形引线的设计，使得其与周围元件的集成更为简单便捷。
应用场景
TL431ACZ-AP 的可调输出特性使其在多个领域得到广泛应用，其中包括但不限于：
开关电源：在开关电源中，TL431常被用作反馈控制元件，以确保输出电压保持在设定值，从而提高电源系统的稳定性和可靠性。
线性稳压器：该芯片可以与线性稳压器结合使用，以提供高精度的参考电压，高效地调节和稳定电子设备中的电流和电压。
电池管理系统：在电池管理系统中，TL431可用于监控电池电压，确保设备在安全范围内操作，从而延长电池使用寿命。
消费电子产品：在各种消费电子产品中，如电视机、游戏机和家用电器等，TL431可用于电压调节和稳定，确保电子产品在不同工作条件下的性能稳定。
工业设备：工业应用中，如监控和控制系统、传感器与仪器仪表，TL431也被广泛应用，以提供可靠的电压基准，确保数据的准确性和系统的高效运行。
结论
总的来说，TL431ACZ-AP 是一款性价比高、功能多样且性能稳定的可调电压基准芯片。它不仅具备广泛的输出电压范围和高精度特性，还能够适应多种环境条件。这使得 TL431ACZ-AP 成为设计工程师在高速、高精度电源管理电路中优选的解决方案。在现代电子产品的广泛应用中，TL431ACZ-AP 必将在确保系统电源的稳定性和可靠性方面，发挥重要的作用。
