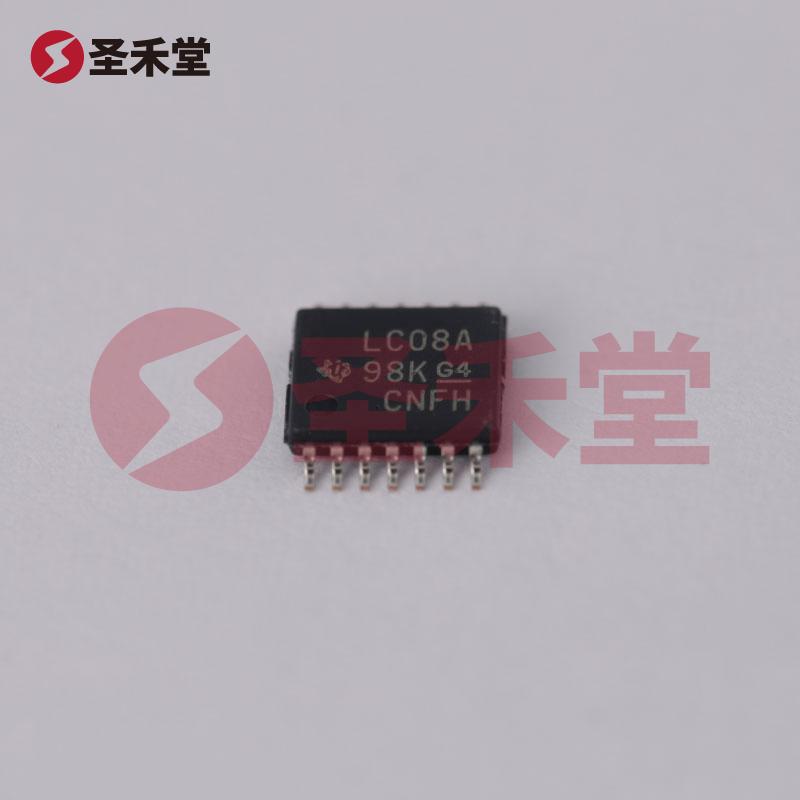

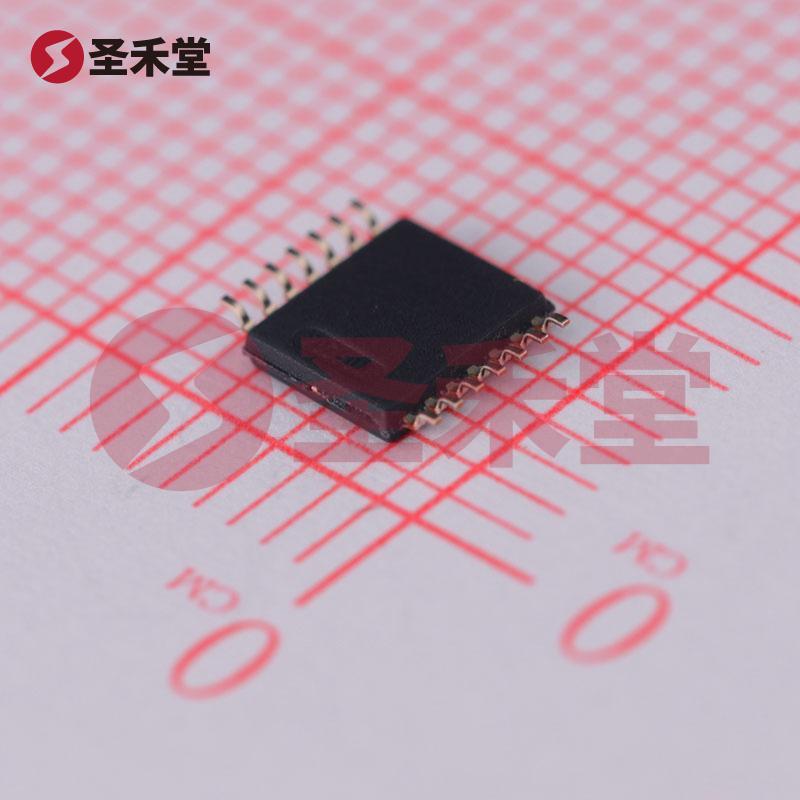

SN74LVC08APWR 产品实物图片
SN74LVC08APWR 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

SN74LVC08APWR

商品编码: BM0000287352
品牌 :
TI(德州仪器)
封装 :
14-TSSOP
包装 :
编带
重量 :
0.09g
描述 :
与门-IC-4-通道-14-TSSOP
库存 :
4782(起订量1,增量1)
批次 :
2年内
数量 :
X
0.79
按整 :
圆盘(1圆盘有2000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.79
--
100+
¥0.527
--
1000+
¥0.478
--
20000+
产品参数
产品手册
产品概述

SN74LVC08APWR参数

电源电压1.65V ~ 3.6V工作温度-40℃~+125℃
电流 - 输出高,低24mA、24mA逻辑电路的归属系列74LVC
逻辑类型与门电路/元件数4
输入数/每元件位数2静态电流(最大值)1uA
不同 V,最大 CL 时的最大传播延迟3.9ns @ 3.3V,50pF电路数4
输入数2电压 - 供电1.65V ~ 3.6V
电流 - 静态(最大值)1µA电流 - 输出高、低24mA,24mA
逻辑电平 - 低0.7V ~ 0.8V逻辑电平 - 高1.7V ~ 2V
不同 V、最大 CL 时最大传播延迟3.9ns @ 3.3V,50pF安装类型表面贴装型
供应商器件封装14-TSSOP封装/外壳14-TSSOP(0.173",4.40mm 宽)

SN74LVC08APWR手册

SN74LVC08APWR概述

产品概述:SN74LVC08APWR

概述: SN74LVC08APWR是由德州仪器(Texas Instruments)提供的一款高性能四通道与门(AND gate)集成电路,采用14-TSSOP封装。该器件适用于多种数字电路应用,是低功耗、高速逻辑电路的理想选择。

电源电压范围: SN74LVC08APWR的供电电压范围为1.65V至3.6V,适用于多种低电压应用,尤其适合于便携设备、嵌入式系统及其他对功耗要求严格的场合。

工作温度范围: 该器件可在-40°C至125°C的广泛温度范围内工作,确保在极端环境条件下的稳定性和可靠性,适合汽车、工业和航空航天等恶劣环境下的应用。

电流参数: 该集成电路具备较高的输出电流能力,输出高电流和低电流均为24mA,可以驱动较大的负载,满足复杂逻辑系统的需求。另外,其静态电流最大值仅为1µA,极大地降低了待机功耗,提升了整体能效。

逻辑功能和结构: SN74LVC08APWR具有四个与门,每个门具有两个输入端。它的逻辑输出在两个输入均为高电平时得到高输出,反映出典型的与逻辑行为。这使得器件适用于大多数需要逻辑加法、数字信号处理以及状态检测的场合。

逻辑电平特性: 该器件的逻辑电平特性也非常出色。逻辑高电平范围在1.7V至2V之间,而逻辑低电平范围在0.7V至0.8V之间。这种逻辑电平范围为与大多数现代微控制器和数字信号处理器接口提供了良好的兼容性。

性能指标: SN74LVC08APWR在信号传输速度上表现优异。在测试条件下(3.3V电压及50pF负载),该器件的最大传播延迟为3.9ns,能够满足高频率应用的需求。这种快速响应能力使得它在高速数据处理和传输中显得尤为重要。

封装与安装: SN74LVC08APWR采用14-TSSOP(Thin Shrink Small Outline Package)封装,这种表面贴装型的设计不仅节省空间,使其适合紧凑型电路板布局,同时也便于自动化焊接和生产线的使用。

应用领域: SN74LVC08APWR广泛应用于数字电路设计中,适合于计数器、数据选择器、逻辑门电路、状态机、信号处理器及其它各种需要逻辑运算的应用场合。其高速度、低功耗以及广泛的工作温度范围使其在汽车电子、工业控制、通信设备及消费电子等领域中成为热门选择。

综上所述,SN74LVC08APWR是一款功能强大、性能充沛且高度集成的四通道与门逻辑IC。其适应广泛环境条件的能力及低功耗特性,使其成为现代电子设计中的关键元件之一。无论是在设计复杂的数字电路,还是在提高设备的整体能效及性能方面,SN74LVC08APWR都能提供理想的解决方案。
