SBR20A300CT

SBR20A300CT 产品概述

产品简介

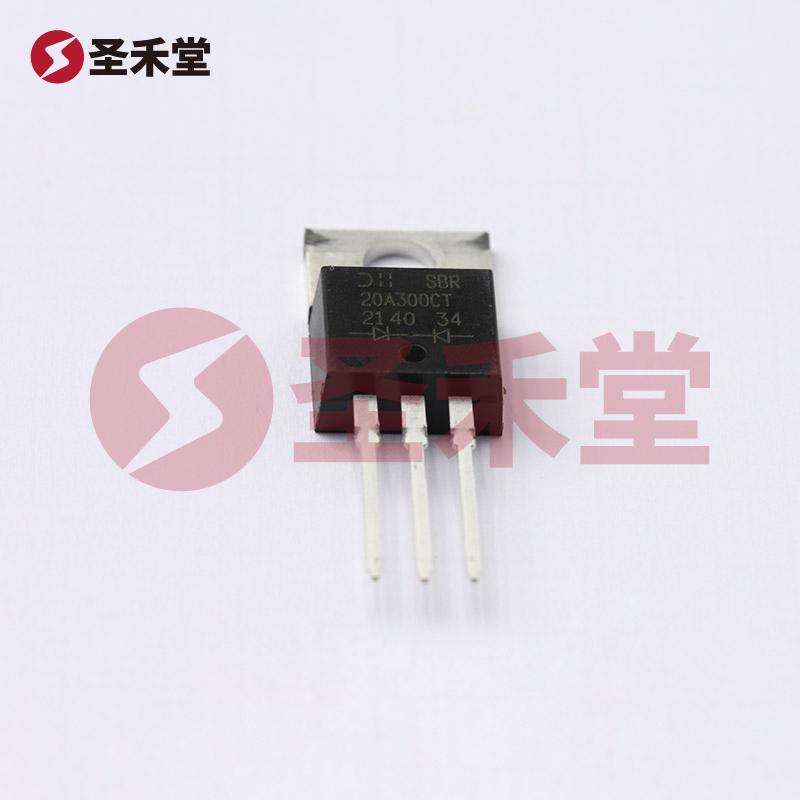

SBR20A300CT 是一种高性能的二极管阵列，属于超级势垒二极管系列，采用了 TO-220-3 封装设计，专为实现快速、高效的电流整流而开发。它的主要应用涵盖了各种电力和电子设备中，如电源管理、逆变器、输出整流等，以提供出色的整流性能和高耐压能力。

基础参数

• 封装/外壳: SBR20A300CT 使用 TO-220-3 封装，这种封装形式不仅方便安装，而且具备良好的散热性能，适用于高功率应用。
• 二极管配置: 此产品为1对共阴极设计，能够在设计电路时节省空间，并减少组件数量，简化电路结构。
• 二极管类型: 作为超级势垒二极管，SBR20A300CT 提供了出色的正向电压特性和反向恢复特性，使其在快速切换应用中尤为重要。

关键电气特性

• 最大直流反向电压 (Vr): 该二极管的最大直流反向电压为 300V，适合于高压应用。它能够有效地隔离电路中的反向电流，保护后端电路。
• 平均整流电流 (Io): 每个二极管的平均整流电流为 10A，可以满足大多数功率需求，对于高负载条件下的应用同样表现出色。
• 正向电压 (Vf): 在实际应用中，SBR20A300CT 在10A的条件下的正向电压为 920mV，这一特性有助于降低能量损耗，提高系统的整体效率。
• 反向恢复时间 (trr): 其反向恢复时间为 35ns，且支持快速恢复，适合需要高频切换的电源应用是否响应迅速。

热特性

• 工作温度范围: SBR20A300CT 的工作结温范围为 -65°C 至 175°C，能够在极端环境中稳定工作，这使其在工业、汽车和航空航天等应用中非常可靠。
• 反向泄漏电流: 反向泄漏电流小于 100µA @ 300V，极低的泄漏电流有助于提升电路的整体能效，降低损耗。

安装与应用

• 安装类型: 本产品采用通孔安装，配合 TO-220AB 封装，这种设计在电路板的集成中尤为常见，使其适合大众市场和定制设计的需求。
• 应用场景: SBR20A300CT 可广泛用于电源转换器、逆变器、直流电源整流、开关电源等场景，尤其是在高频、高电流和高电压的条件下，显著提升了性能和可靠性。

结论

SBR20A300CT 不仅在电气性能上表现优异，且其耐用性和可靠性使其成为高压整流应用中的理想选择。随着电子产品日益向高效率、高密度方向发展，该产品的推出无疑为设计工程师提供了一个极具吸引力的解决方案。无论是对能效的追求，还是对称规设计的需求，SBR20A300CT 都能帮助用户实现更高的设计目标。通过合理选用该产品，设计师可以缩短产品开发周期，提高最终产品的市场竞争力。
