SBR1045D1-13
SBR1045D1-13参数
| 直流反向耐压（Vr） | 45V | 平均整流电流（Io） | 10A |
| 正向压降（Vf） | 580mV @ 10A | 二极管类型 | 超级势垒 |
| 电压 - DC 反向 (Vr)（最大值） | 45V | 电流 - 平均整流 (Io) | 10A |
| 不同 If 时电压 - 正向 (Vf) | 580mV @ 10A | 速度 | 快速恢复 =< 500ns，> 200mA（Io） |
| 不同 Vr 时电流 - 反向泄漏 | 500µA @ 45V | 不同 Vr、F 时电容 | 400pF @ 5V，1MHz |
| 安装类型 | 表面贴装型 | 封装/外壳 | TO-252-3，DPak（2 引线 + 接片），SC-63 |
| 供应商器件封装 | DPAK | 工作温度 - 结 | -65°C ~ 150°C |
SBR1045D1-13手册
SBR1045D1-13概述
产品概述：SBR1045D1-13
一、产品简介
SBR1045D1-13是由美台（DIODES）公司出品的一款高性能超势垒整流器（Super Barrier Rectifier, SBR），设计用于提供高效的整流性能，特别适用于对反向耐压和正向压降有严格要求的应用场景。该器件的主要参数包括直流反向耐压最高可达45V，平均整流电流可达到10A，具有快速恢复特性，其正向压降为580mV（@10A），非常适合用于各种电源管理和电力转换的应用中。
二、主要特性
直流反向耐压（Vr）： SBR1045D1-13的最大反向耐压为45V，能够有效抵御反向电压对整流器的潜在损伤，保证了其在更高电压条件下的正常工作。
平均整流电流（Io）： 该器件支持最大10A的平均整流电流，能够满足大多数工业和消费类电子设备的电流需求。
正向压降（Vf）： 在额定负载下，正向压降为580mV，较低的压降可以减少功率损耗，提高整体系统效率，是现代电源设计所需的重要特性。
快速恢复特性： SBR1045D1-13支持快速恢复功能，响应时间小于500ns，能够有效减小开关损耗，对于高频开关电源的应用尤为重要。
反向泄漏电流： 在45V的工作条件下，反向泄漏电流仅为500µA，这一较小的泄漏流可以有效提升设备的能效和稳定性。
电容特性： 该器件在5V、1MHz条件下的电容为400pF，具有良好的频率响应，在高频应用中表现优异。

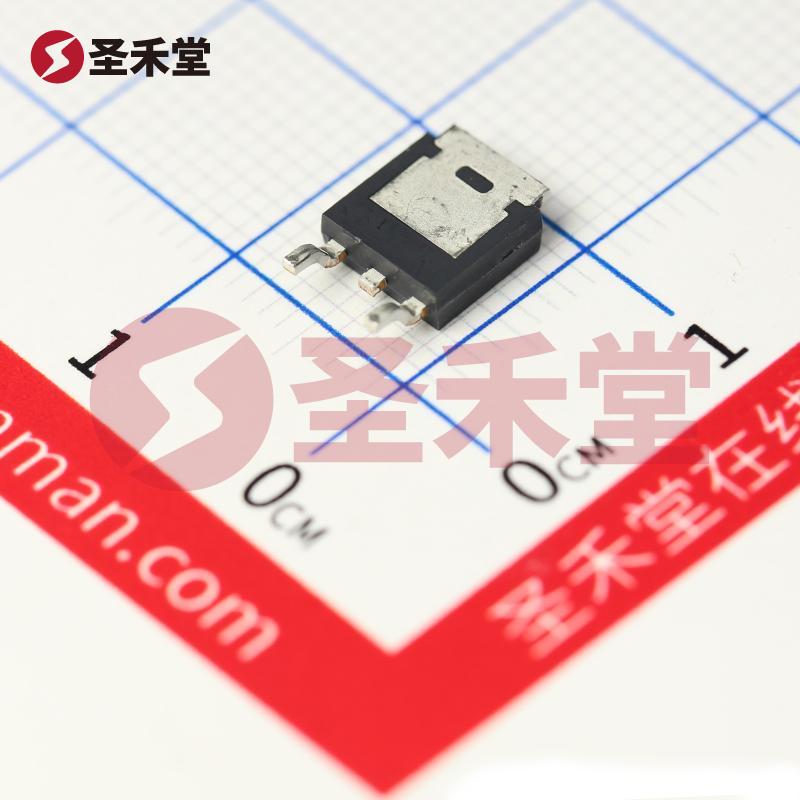

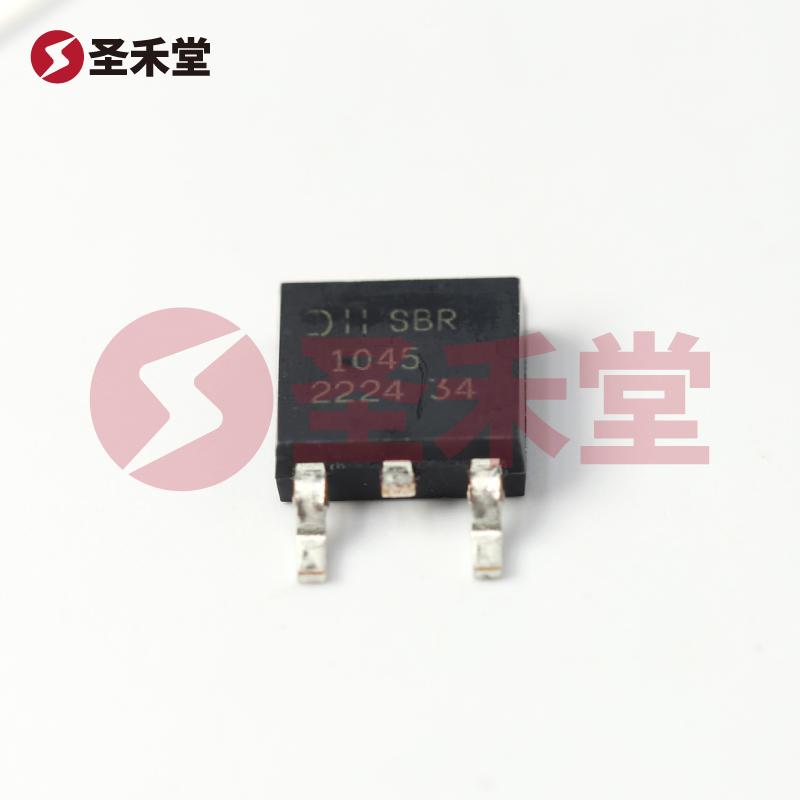

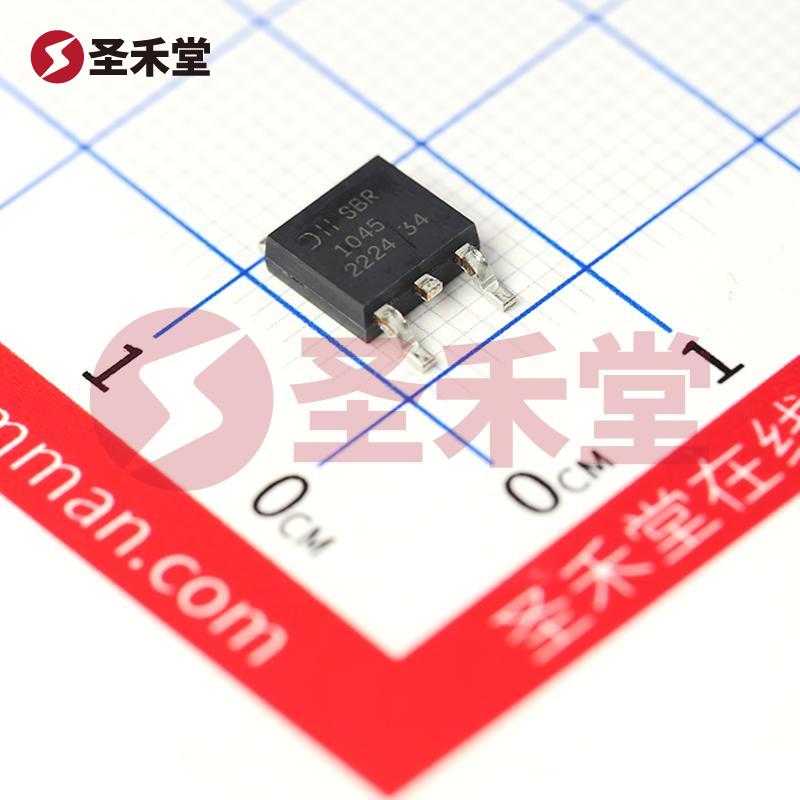

温度范围与封装： SBR1045D1-13的工作结温范围宽广，从-65°C到150°C，适用于多种严苛的环境条件。此外，该器件采用DPAK（TO-252）封装，方便地支持表面贴装技术，减小了PCB的占用空间。
三、应用领域
SBR1045D1-13广泛应用于多个领域，包括但不限于：
开关电源（SMPS）： 在电源转换和整流过程中，SBR1045D1-13能够提供高效的整流性能，减少发热，提高总体转换效率。
太阳能逆变器： 在光伏系统中，对逆变器的整流特性有诸多要求，该整流器能够保证在不同负载情况下的稳定性能。
电动车充电设备： 对于电动车的充电器，使用此型整流器可以提高充电效率和可靠性，实现快速充电。
家电和消费类电子设备： 由于其较小的封装和高整流效率，SBR1045D1-13非常适合用于电视、电脑、手机充电器等设备中。
工业电源管理： 在工业自动化设备、机器人、和可编程逻辑控制器（PLC）等应用中也备受青睐。
四、总结
SBR1045D1-13是一款集高效率、快速响应和高可靠性于一体的超势垒整流器。其性能参数使其能够满足现代电子产品对整流元件的高要求，适应各类复杂的电力转换场景。无论是在消费类产品，还是在工业应用中，SBR1045D1-13都能展现出卓越的性能表现，是设计工程师优选的整流解决方案。
