RT9013-18GB

RT9013-18GB 产品概述

一、基本信息

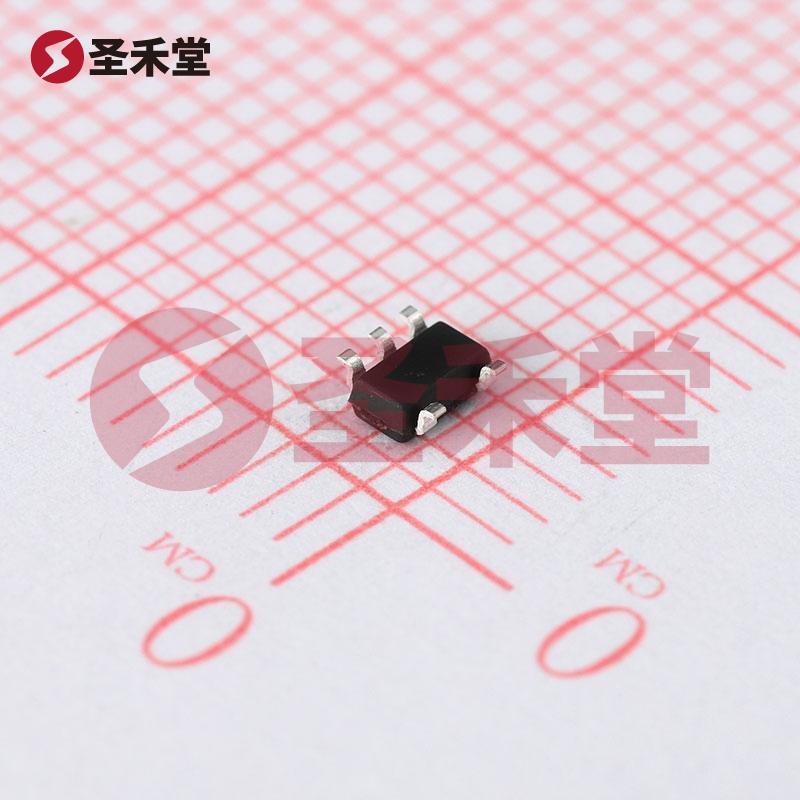

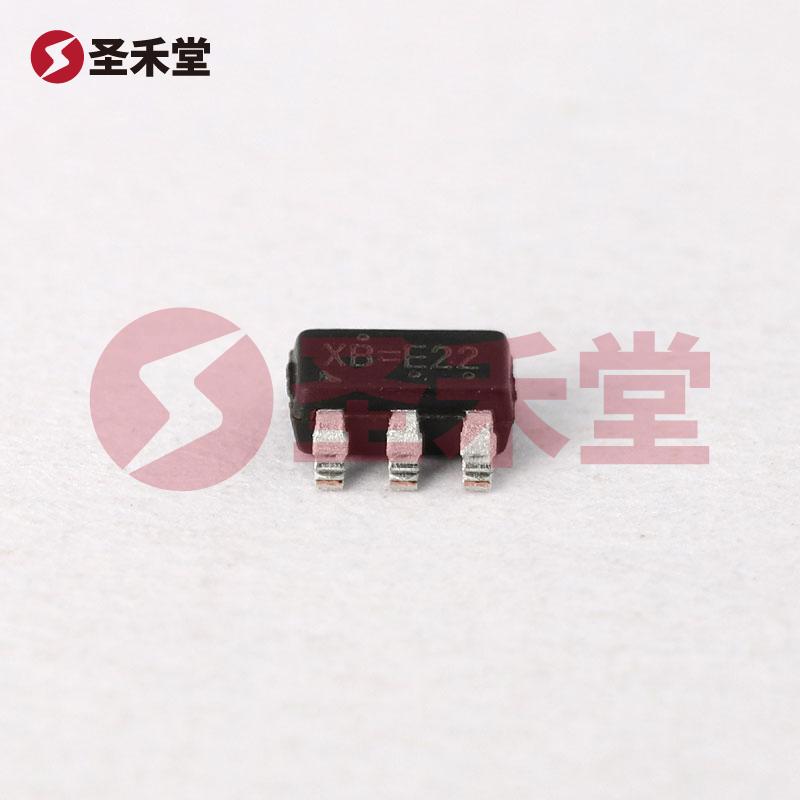

RT9013-18GB 是一款高性能的线性稳压器（LDO），由台湾立锜 (RICHTEK) 设计与制造，专门用于提供稳定的输出电压，以满足各种电子设备的供电需求。该稳压器采用 SOT-23-5 封装，具有光小的外形，适合表面贴装应用，广泛用于便携式设备、消费电子和工业电子产品中。

二、核心参数

• 输出电压：1.8V 固定输出，适合多种设备的供电要求。
• 输入电压范围：最大输入电压为5.5V，这使得 RT9013 可与多种电源兼容，尤其是常见的 3.3V 和 5V 电源环境。
• 输出电流：最高输出电流可达 500mA，足以满足大多数低功耗数码设备和模块的需要。
• 压降（Dropout Voltage）：在 500mA 负载下，最大压降为 400mV，确保高效率的电源转换，并减少热量生成，提升系统的整体稳定性。
• 静态电流（Iq）：在待机模式下，工作电源电流最大仅为 50µA，展现出其优秀的低功耗特性，适合电池供电的应用场合。
• 工作温度范围：-40℃ ~ 85℃ 的宽广工作温度范围，使其适用于高温和低温环境，保证了在各种严苛条件下的可靠性。

三、性能优势

RT9013-18GB 在稳定性和噪声抑制方面表现优异，具备以下特点：

• PSRR（纹波抑制比）：在 10kHz 下，PSRR 高达 50dB，能有效抑制输入电源中的噪声，确保输出电压的稳定性，适合音频和其他对电源噪声敏感的应用。
• 保护功能：集成过流和超温保护功能，增强了产品的安全性和可靠性。这些特性有助于在过载或环境温度过高的情况下防止器件损坏，从而延长产品的使用寿命。
• 控制特性：具备使能控制功能，能够在不使用时关闭电源，进一步节省能耗，适合智能设备和物联网产品。

四、应用领域

RT9013-18GB 的设计使其适配于多种应用场景，主要包括但不限于：

1. 消费电子：如智能手机、平板电脑和穿戴设备等需要稳定电源的小型电子产品。
2. 工业设备：适用于传感器、嵌入式系统以及需要稳定电源的自动化设备。
3. 便携式设备：如便携式音响、手持仪器等，这些设备通常需要高效率和小型化的供电解决方案。

五、总结

RT9013-18GB 是一款高效可靠的线性稳压器，具有固定输出电压、低静态电流以及宽温工作范围等一系列先进特性。它的设计不仅满足了现代电子产品对电源稳定性和功耗的高要求，还集成了多种保护机制，确保了安全可靠的工作状态。作为电子工程师或设计师，RT9013-18GB 无疑是一个理想的选择，可以大大简化电源设计，提高产品的市场竞争力。
