RT8070ZSP

RT8070ZSP 产品概述

一、产品简介

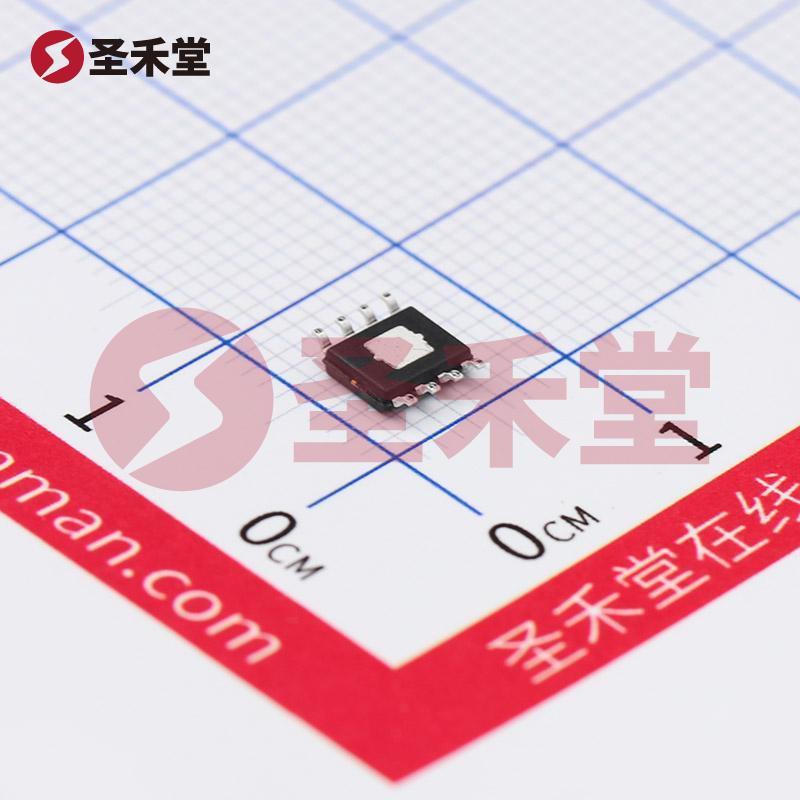

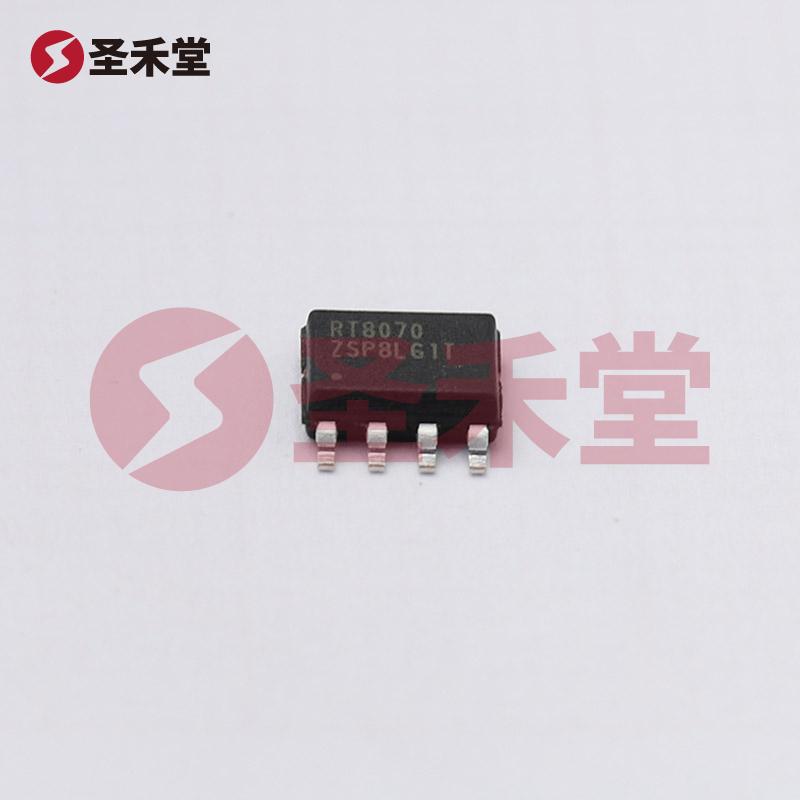

RT8070ZSP是由台湾立锜（RICHTEK）推出的一款高性能、低功耗的DC-DC降压转换器，采用SOP-8-EP封装形式。该芯片设计为可调输出电压范围为0.8V至5V，最大输出电流可达4A，适用于多种电子设备的电源管理需求。RT8070ZSP广泛应用于便携式电子产品、工业设备、通信设备及消费类电子产品中，能够在 Efficient 的条件下为负载提供稳定的电源。

二、技术参数

1. 输入电压范围：

   • 最小输入电压：2.7V
   • 最大输入电压：5.5V

2. 输出电压范围：

   • 输出电压（最小值）：0.8V（可调）
   • 输出电压（最大值）：5V

3. 输出电流：

   • 最大可输出电流：4A

4. 开关频率：

   • 工作频率范围：200kHz至2MHz

5. 电源拓扑结构：

   • Buck（降压型）

6. 同步整流：

   • 支持同步整流，提升转换效率

7. 工作温度：

   • -40°C至85°C（TA）

8. 封装形式：

   • 8-SOIC（0.154"，3.90mm宽）裸露焊盘

三、工作原理

RT8070ZSP采用降压电源拓扑，能够有效将较高的输入电压转换为较低的输出电压。通过PWM调制和同步整流技术，该芯片在维持高效能的同时，也能显著降低功耗。控制电路对输入电压进行实时监控，并通过反馈机制调整开关频率和占空比，从而确保输出电压在设定范围内稳定。

四、应用场景

RT8070ZSP特别适合以下几个领域：

1. 便携式电子产品：

   • 如智能手机、平板电脑、可穿戴设备等，这些设备普遍需要从电池供电，并具备高效率的电源转换。

2. 工业设备：

   • 在需要高可靠性的环境中运行的设备，如传感器、执行器或者工业自动化控制系统。

3. 通信设备：

   • 通信基站、无线设备等，需确保连续、稳定的电源供应以保证通信的可靠性。

4. 消费类电子：

   • 如家电、音响系统等，这类产品对电源效率有较高的要求，同时需要提供多种电压输出以适应不同的使用需求。

五、优势特点

1. 高效能：

   • RT8070ZSP具备高达95%的能量转换效率，降低电量消耗，延长设备电池使用寿命。

2. 小型封装：

   • SOP-8-EP封装设计使其在空间有限的设计中也能便于集成，节省电路板空间。

3. 灵活的输出电压调节：

   • 可调式输出电压使其适用于多种不同的应用需求，用户可根据具体应用场景调整输出电压。

4. 全面的保护特性：

   • 该芯片内置多种保护机制，如过流保护、过热保护和欠压锁定，确保设备在各种动态条件下安全运行。

六、总结

RT8070ZSP是一款在能效、灵活性和耐用性方面表现卓越的DC-DC降压转换器，凭借其优异的规格和广泛的应用场景，适合现代电源设计的各个方面。它不仅能够满足各类电子设备的低压供电需求，同时也考虑到整个系统的效率和稳定性，为设计工程师和开发者提供了一种理想的电源解决方案。
