MMBT2907A-7-F

MMBT2907A-7-F 产品概述

概述

MMBT2907A-7-F是一种高性能的PNP型双极性晶体管，专为多种电子应用设计，能够在恶劣环境下工作。它的主要特性包括额定功率为300mW，最大集电极电流（Ic）为600mA，以及最大集射极击穿电压（Vce）为60V。由于其出色的电流增益和频率特性，MMBT2907A-7-F广泛应用于信号放大、电源开关、开关电路等各类电子设备中。

关键参数

• 额定功率：MMBT2907A-7-F的额定功率为300mW，适合中小功率应用场合。
• 集电极电流（Ic）：最大能承受600mA的集电极电流，使其在高负载应用中表现出色。
• 集射极击穿电压（Vce）：具有60V的高击穿电压，即使在高电压环境下也能稳定工作，保证系统的安全性和可靠性。
• 饱和压降：在不同的基极电流（Ib）和集电极电流（Ic）条件下，Vce饱和压降最大为1.6V@50mA和500mA，确保电源效率高。
• 截止电流：集电极截止电流（ICBO）最大为10nA，反应出该器件在关闭状态下具有良好隔离特性。
• 电流增益（hFE）：在150mA和10V的条件下，最低直流电流增益为100，确保强大的信号放大能力。
• 频率特性：其跃迁频率高达200MHz，使其在高频应用中同样表现出众。
• 工作温度范围：工作温度范围广泛，-55°C至150°C，适合各种工业和汽车应用。

封装与安装

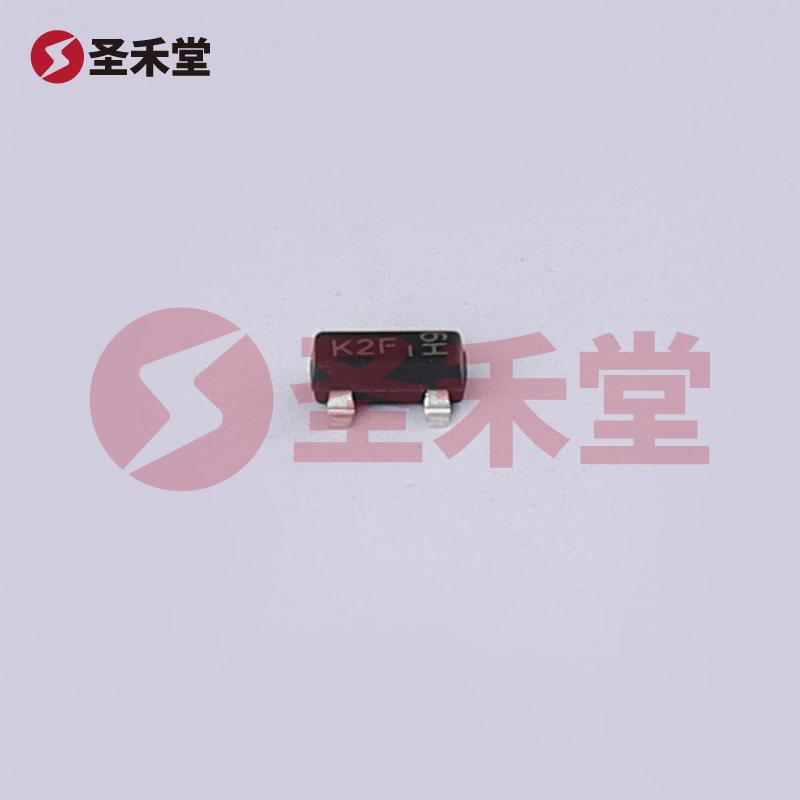

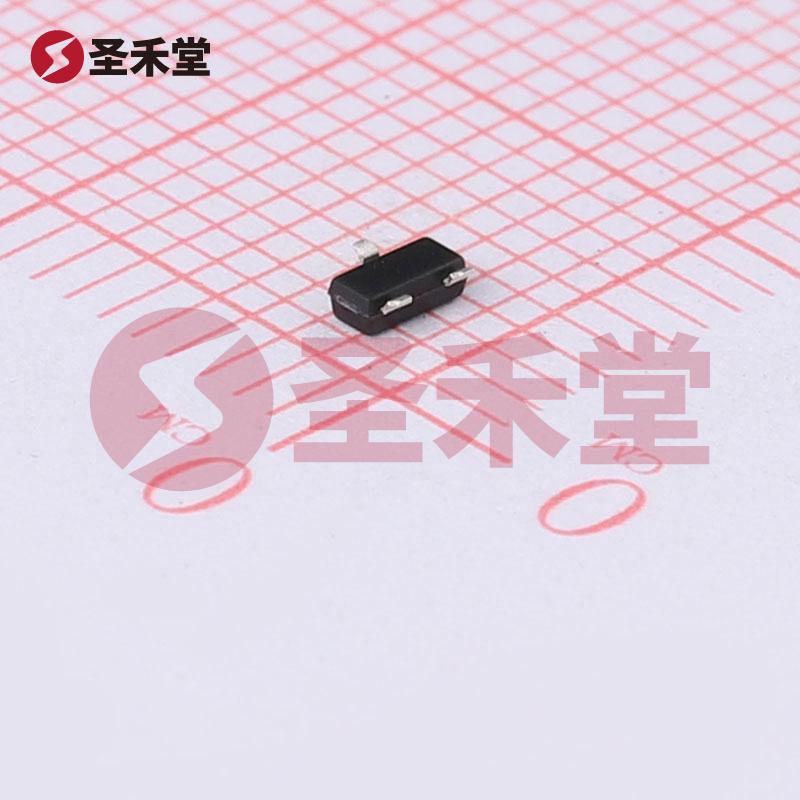

MMBT2907A-7-F采用SOT-23封装，尺寸小巧，方便在空间有限的电路板上进行布局。该元件的表面贴装型设计，使其在现代电子产品中更为常见，具有良好的焊接性能和可靠的机械强度。

应用领域

MMBT2907A-7-F适用于以下几个主要领域：

• 信号放大：由于其优秀的电流增益，适合用于小信号放大应用，如音频放大器和射频放大器。
• 开关电源：在电源开关电路中，其高Ic和Vce特性使其能够可靠地进行开关操作。
• 信号处理：在复杂的信号处理电路中，MMBT2907A-7-F能有效放大和处理各种类型的信号。
• 保护电路：由于其良好的温度特性和低截止电流，可用于过流保护、过压保护等电路。

总结

MMBT2907A-7-F是一款功能强大、应用广泛的PNP型三极管，凭借其高效的性能指标和良好的温度稳定性，非常适合现代电子设备的需求。该产品不仅具有卓越的电流增益和频率响应，生产商DIODES（美台）的保障使其在设计和制造上都具有很高的可靠性，对电子工程师和设计师来说，MMBT2907A-7-F无疑是开发和应用中的一个优秀选择。无论是在消费电子、工业自动化还是汽车电子领域，MMBT2907A-7-F都是满足各种需求的理想器件。
