放大器类型 | J-FET | 电路数 | 2 |
压摆率 | 13V/µs | 增益带宽积 | 3MHz |
电流 - 输入偏置 | 50pA | 电压 - 输入补偿 | 800µV |
电流 - 供电 | 4.5mA | 电压 - 供电,单/双 (±) | 7V ~ 36V,±3.5V ~ 18V |
工作温度 | 0°C ~ 70°C | 安装类型 | 表面贴装型 |
封装/外壳 | 8-SOIC(0.154",3.90mm 宽) | 供应商器件封装 | 8-SOIC |

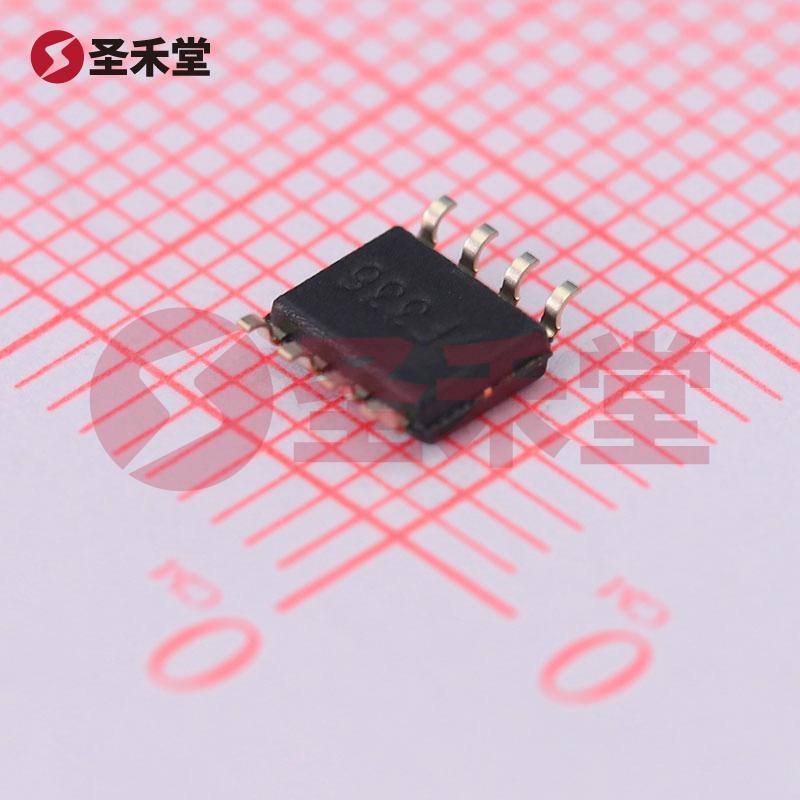

LF412CDR是由德州仪器(TI)推出的一款具有高性能的FET输入运算放大器。它广泛应用于需要广阔带宽、高增益和低噪声特性的电子电路中,尤其是在仪器、信号处理以及低偏置电流要求的应用场景中表现卓越。
放大器类型: LF412CDR采用的是J-FET(结场效应晶体管)输入配置,这种配置使其在高输入阻抗方面表现出色,能够有效减小信号源对放大器性能的影响。
电路数: 该器件集成了两个独立的运算放大器,适合需要多通道信号处理的应用,能够节省电路板空间,并提高整体的系统集成度。
压摆率: LF412CDR的压摆率高达13V/µs,意味着它在快速信号处理时能够提供良好的线性响应和相对较高的频率响应,适合高频信号放大应用。
增益带宽积: 增益带宽积为3MHz,表示在这个频率范围内,运放能够有效工作,适合精确的信号放大需求,广泛应用于音频处理、信号调理和数据采集系统。
输入偏置电流: 输入偏置电流仅为50pA,确保在高阻抗信号链中不会因输入电流引入显著的信号失真,是一种极其符合低漂移和高稳定性应用的设计。
输入补偿电压: 输入补偿电压为800µV,该低补偿电压使得在短信号链路中保持高精度,是实现高精度测量的理想选择。
供电电流和电压范围: LF412CDR工作电流为4.5mA,适用的供电电压范围较广,单电源可在7V到36V之间,双电源则可在±3.5V到±18V之间供电,这种灵活性使其能够适用于多种电源配置的实际应用场景。
工作温度: 该设备在0°C到70°C的范围内稳定工作,适合于工业级和消费类电子产品的应用。
安装与封装: LF412CDR采用供表面贴装型(SMD)封装,封装形式为8-SOIC(0.154"宽度,3.90mm宽),适合于现代电子设备的小型化及高密度布局要求。
LF412CDR非常适合于各种高精度信号处理应用,包括但不限于:
LF412CDR运算放大器凭借其高性能、低功耗和灵活的供电选择,成为各类电子产品设计中的理想选择。其高输入阻抗、低输入偏置电流及广泛的增益带宽积,使其在医疗、音频和传感器接口等领域应用广泛,为设计师提供了强有力的工具包。无论是新产品开发还是现有产品优化,LF412CDR都能为电子设计师提供极大的灵活性与可靠性,确保其设计方案的成功与创新。
