LD1117S12CTR

LD1117S12CTR 产品概述

产品简介

LD1117S12CTR 是由意法半导体（STMicroelectronics）生产的一款高性能线性稳压器，专为固定输出电压应用设计。该器件提供稳压功能，输出电压为 1.2V，最大输入电压为 15V，能够为各种电子设备提供稳定的直流电源。LD1117S12CTR 主要应用于需要稳定电源的消费电子、通信设备、工业控制及其他电子系统中。

基本参数

LD1117S12CTR 具有一系列优良的电气特性。关键参数如下：

• 输出电压：固定值 1.2V，非常适合为微控制器和各种数字电路供电。
• 最大输入电压：15V，提供充分的裕度以适应不同的电源需求。
• 输出电流：最大可达 800mA，支持广泛的负载条件。
• 压降（Vdrop）：在800mA输出电流时，最大压降为1.3V，表明了其良好的效率。
• 静态电流（Iq）：仅为 5mA，确保了在低负载情况下的能效。
• PSRR/纹波抑制：具有 75dB 的 PSRR（在 120Hz 下），有效抑制输入电压中的纹波干扰，提高输出的稳定性。

工作环境

LD1117S12CTR 的工作温度范围广泛，介于 -40°C 到 +125°C。这使得设备可以在各种极端的环境条件下可靠工作，因此广泛应用于汽车、工业控制及其他需要高可靠性的场所。

电路保护

为了确保器件在复杂的使用环境下可靠运行，LD1117S12CTR 设计了多种保护功能：

• 过流保护：当输出电流超过安全范围时，稳压器会自动切断输出，保护负载设备及稳压器本身。
• 超温保护：在设备工作温度超过设计范围时，稳压器会自动降低输出，避免损坏或故障。

封装与安装

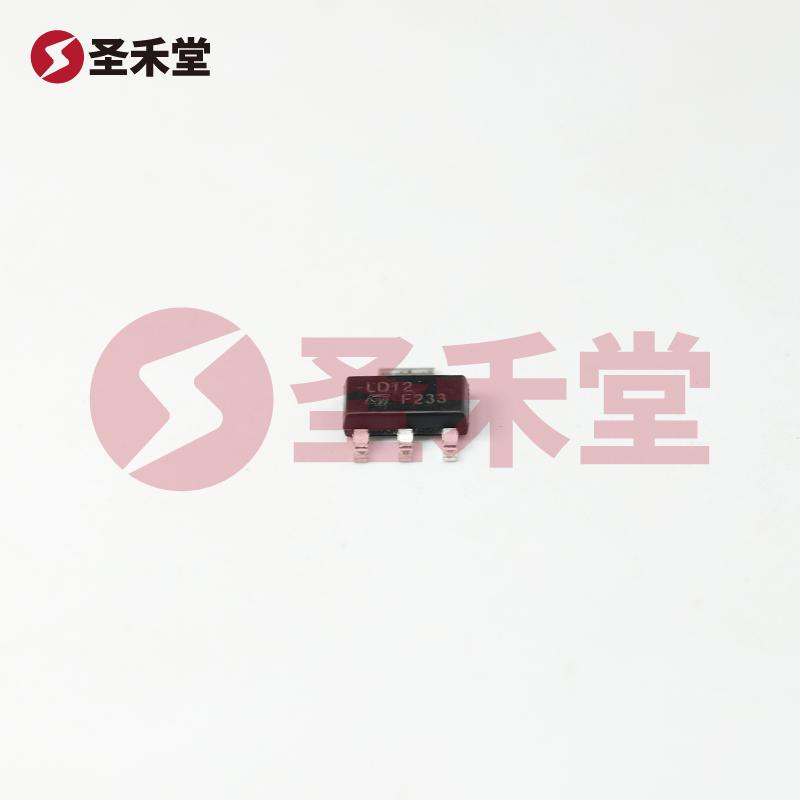

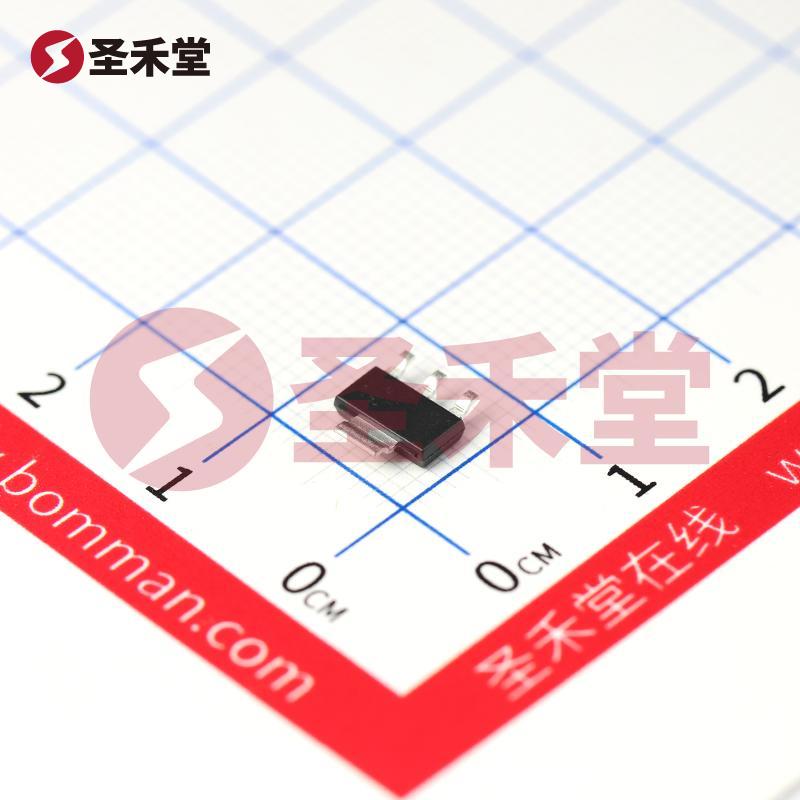

LD1117S12CTR 提供 SOT-223 封装，适合表面贴装技术（SMT），具有较小的占用空间及良好的散热性能。这种封装形式在现代电子设备中非常普遍，能够满足空间紧凑和高性能的设计要求。

应用场景

LD1117S12CTR 适用于多种电子电路，广泛应用于：

• 微控制器和数字信号处理器供电：提供必要的工作电压以支持其正常运行。
• 消费电子：如手机、平板电脑和家用电器等需要稳定电源的设备。
• 工业自动化：为传感器、控制单元和监控设备等提供可靠的电力。
• 汽车电子：在汽车电子设备中提供稳定的电源，确保性能和安全性。

总结

总之，LD1117S12CTR 是一款设计优良、性能卓越的线性稳压器，适合多种应用场景。其固定输出电压、较高的输出电流能力、良好的纹波抑制特性以及多重保护功能，使其在当前的电子设计中成为一个极具吸引力的选择。此稳压器以其可靠性和高性价比，满足现代电子产品对电源供给的严格要求。对于工程师和设计师而言，LD1117S12CTR 无疑是确保电子系统稳定运行的理想解决方案。
