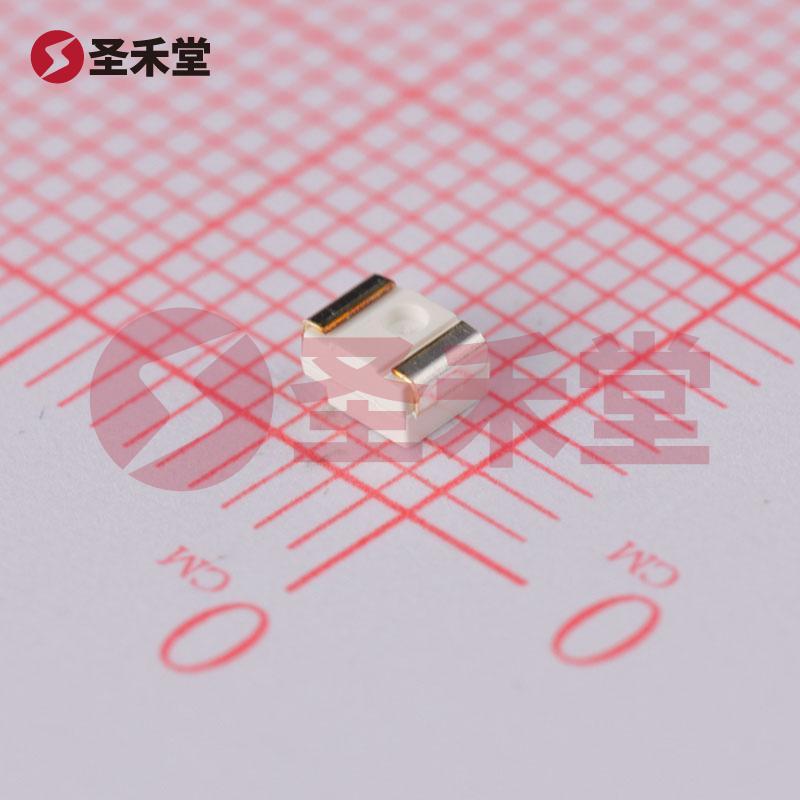

IR67-21C/TR8
IR67-21C/TR8参数
| 波长 | 940nm | 正向电流-DC (If) | 1A |
| 工作温度 | -40℃ ~ 85℃ | 辐射强度 | 1.5mW/sr @ 20mA |
| 正向电压（Vf） | 1.2V | 类型 | 红外（IR） |
| 电流 - DC 正向 (If)（最大值） | 65mA | 不同 If 时最小辐射强度 (Ie) | 1mW/sr @ 20mA |
| 电压 - 正向 (Vf)（典型值） | 1.2V | 视角 | 120° |
| 方向 | 顶视图 | 安装类型 | 表面贴装型 |
| 封装/外壳 | 2-SMD，J 形引线 |
IR67-21C/TR8手册
IR67-21C/TR8概述
IR67-21C/TR8 产品概述
引言
IR67-21C/TR8是由台湾亿光（EVERLIGHT）公司生产的一款高性能红外发射管。该产品广泛应用于各种电子设备中，特别是在需要远程控制、红外传感和数据传输等应用场景。凭借其卓越的性能参数和可靠的工作特性，IR67-21C/TR8已经成为市场上备受青睐的红外元器件之一。
产品特点
IR67-21C/TR8采用了940nm波长的红外光线，适合多种应用。其正向电流（If）可达到1A，确保发射管在极大的电流条件下也能实现稳定的辐射输出。具体来说，该产品在20mA的电流下，辐射强度可达到1.5mW/sr，显示出其在常规应用中的强大能力。同时，在较低的工作电流20mA下，其最小辐射强度为1mW/sr，这意味着即使在较低的驱动电流条件下，该发射管也能保持良好的性能。
工作温度与电压
IR67-21C/TR8的工作温度范围为-40°C至85°C，使其适用于恶劣的环境条件，非常适合用于汽车电子、工业设备、家用电子产品等领域。其正向电压（Vf）在典型值为1.2V，这一电压水平确保了该产品在大多数标准电源条件下的兼容性和稳定性。同时，其最大正向电流为65mA，使得IR67-21C/TR8在高负载应用中保持卓越的可靠性。
视角与封装设计
该红外发射管的视角为120°，这使得其在发射红外信号时能够覆盖较广的区域，提升了其应用灵活性和使用便利性。IR67-21C/TR8采用表面贴装型（SMD）封装，具体采用2-SMD，J形引线的设计，便于在现代电路板上进行自动化焊接和组装。这种类型的封装不仅节省了电路板空间，同时也增强了发射管的抗干扰能力，提升了系统整体的可靠性。
应用领域
IR67-21C/TR8广泛用于以下多个应用领域：
- 遥控设备：广泛应用于电视、空调、音响等家电的遥控器中。
- 数据传输：可用于各类无线传感器及通讯设备，进行红外数据传输。
- 运动检测：在安防系统、自动门和人脸识别等领域中，用作运动感应模块。
- 医疗设备：在医疗仪器和监测设备中，作为传感器使用，进行非接触式测量。
- 工业控制：广泛应用于自动化生产线、机器人控制和设备监测等领域。
结论
综合以上特点，IR67-21C/TR8红外发射管凭借其出色的辐射性能、广泛的应用范围和可靠的工作特性，成为现代电子设备中不可或缺的重要元件。无论是在消费电子、汽车电子还是工业控制领域，IR67-21C/TR8都有着广泛的应用潜力。其高性价比和良好的市场口碑，使得这一产品成为设计工程师和产品开发者的首选之一。选择IR67-21C/TR8，您将体验到高效、稳定且安全的红外技术带来的便利。
