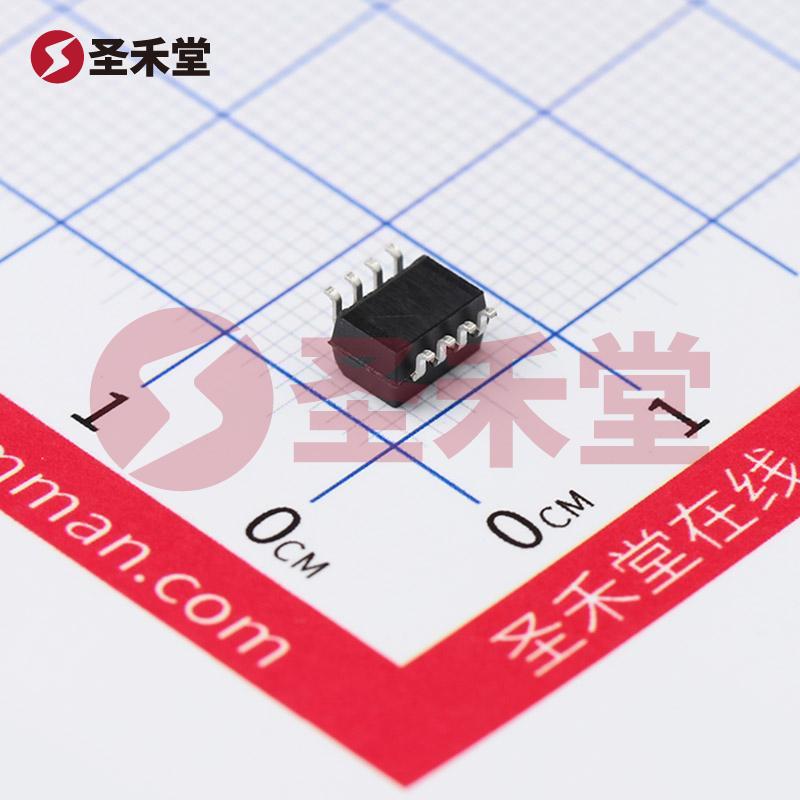

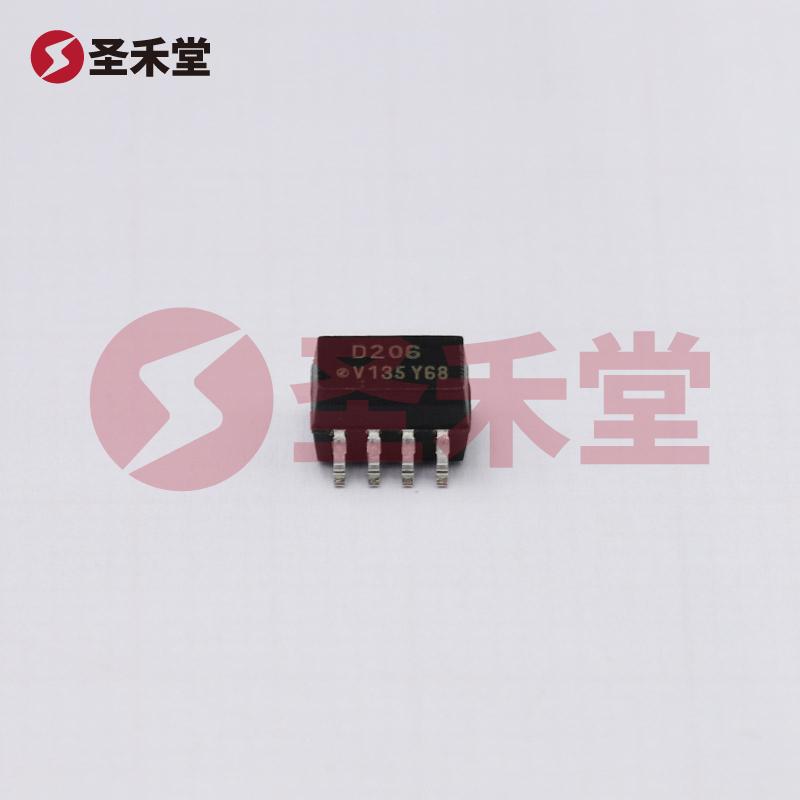

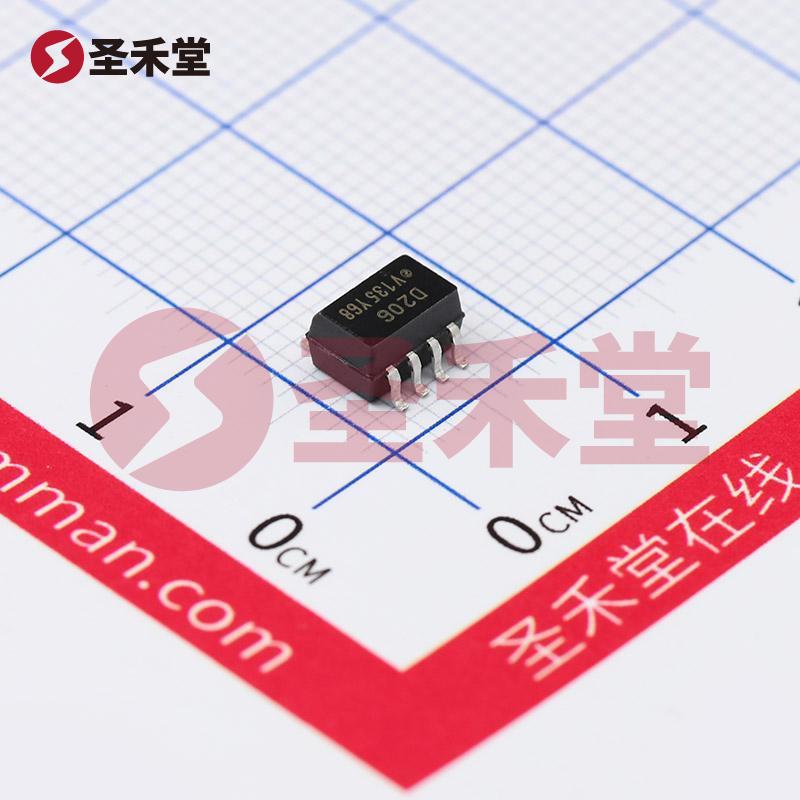

ILD206T
ILD206T参数
| 输入类型 | DC | 通道数目 | 2 |
| 隔离电压 | 4000Vrms | 输出电压(最大) | 70V |
| 产品类型 | 晶体管输出 | 通道数 | 2 |
| 电压 - 隔离 | 4000Vrms | 电流传输比（最小值） | 63% @ 10mA |
| 电流传输比（最大值） | 125% @ 10mA | 接通 / 关断时间（典型值） | 6µs，5µs |
| 上升/下降时间（典型值） | 3µs，4.7µs | 输出类型 | 晶体管 |
| 电压 - 输出（最大值） | 70V | 电压 - 正向 (Vf)（典型值） | 1.2V |
| 电流 - DC 正向 (If)（最大值） | 30mA | Vce 饱和压降（最大） | 400mV |
| 工作温度 | -55°C ~ 100°C | 安装类型 | 表面贴装型 |
| 封装/外壳 | 8-SOIC（0.154"，3.90mm 宽） | 供应商器件封装 | 8-SOIC |
ILD206T手册
ILD206T概述
ILD206T 产品概述
ILD206T 是一款由 VISHAY（威世）制造的高性能 DC 光电三极管光耦合器，旨在提供高电压隔离和优异的信号传输能力。此款光耦广泛应用于工业控制、数据通信、微处理器接口等领域，为各种电子产品提供电气隔离和信号传输解决方案。
主要特点
高隔离电压: ILD206T 提供高达 4000Vrms 的隔离电压，这使其能够在高电压环境中稳定工作，保护下游电路免受高电压冲击，确保系统的安全性和可靠性。
输出能力: 此光耦的最大输出电压为 70V，允许在较高的电压环境中进行操作。其最大正向电流（If）为 30mA，满足广泛的输出需求，对应的 Vce 饱和压降（最大为 400mV）有助于降低功耗，提高效率。
高线性度和稳定性: ILD206T 的电流传输比（CTR）在 10mA 条件下介于 63% 至 125% 之间，显示出该器件在各种工作条件下都能保持良好的线性度。这一特性使得该光耦非常适合信号放大的应用，确保了输入信号的准确传递。
快速响应时间: 本产品提供较短的接通与关断时间，典型值分别为 6µs 和 5µs，同时上升和下降时间也达到典型的 3µs 和 4.7µs。这使得 ILD206T 可以在高速信号传输应用中发挥出色的性能，满足现代通信系统的需求。
宽工作温度范围: ILD206T 的工作温度范围从 -55°C 到 100°C，确保其能够在各种苛刻的环境条件下工作，特别适合于工业和汽车电子等要求严格的场合。
紧凑的封装设计: 该器件采用 8-SOIC 封装，尺寸为 0.154"（3.90mm 宽），使其在设计紧凑型电路时非常方便，节省 PCB 空间，同时保持良好的散热性能。
应用场景
由于其优越的电气性能和高隔离能力，ILD206T 被广泛应用于以下领域：
- 工业控制系统: 用于传感器与控制电路之间的信号隔离，保护控制系统免受干扰和高电压影响。
- 电机驱动: 在电机控制器中，该光耦能够有效隔离高电压电机回路与低电压控制信号，确保操作安全。
- 数据通信: 在数据传输链路中，该光耦可用于信号隔离，保证信号准确传递，避免干扰。
- 电源管理: 用于开关电源 (SMPS) 的反馈隔离，在高压环境中实现可靠的数据传输和控制。
结论
综上所述，ILD206T 是一款集高性能和可靠性于一身的光耦合器，凭借其优秀的电气参数和广泛的适用性，成为电子设计师在高电压隔离应用中的优秀选择。无论是在工业控制、数据通信，还是在电机驱动等领域，ILD206T 都能确保安全、稳定、高效的操作。
