ESD12VD3B-TP

ESD12VD3B-TP 产品概述

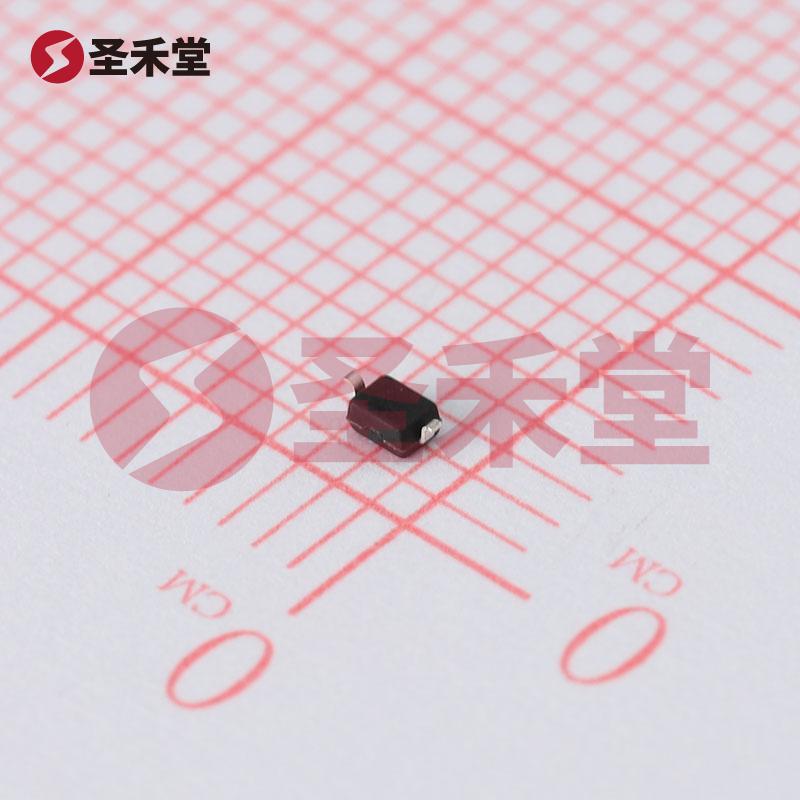

ESD12VD3B-TP 是一款高性能的瞬态电压抑制二极管（TVS diode），专为电压保护而设计。该元器件采用表面贴装型（SMD）封装，封装类型为SOD-323，适用于各种电子电路中的电压浪涌保护和静电放电（ESD）防护。

基本特性

• 型号: ESD12VD3B-TP
• 品牌: MCC (美微科)
• 封装类型: SOD-323
• 安装类型: 表面贴装型
• 电压 - 反向断态（VR）: 典型值为12V（最大值12V），适用于保护电路中的敏感器件。
• 电压 - 击穿（Vz）: 最小值为13.5V，确保在过压情况下能够及时反应并抑制瞬态电压。
• 不同 Ipp 时电压 - 阻尼（最大值）: 15.5V，这一参数说明了其在瞬态电压下的夹位效能，能够有效限制过电压对下游电路产生的影响。
• 电流 - 峰值脉冲 (10/1000µs): 该产品能够承受高达1A的峰值脉冲电流（遵循8/20µs的脉冲规范），确保其在极端条件下能持续保护敏感电子设备。

关键性能参数

• 功率 - 峰值脉冲: 最大承受功率为350W，可以在瞬态条件下提供高效能的自我保护。
• 不同频率时电容: 在1MHz频率下，特性电容为80pF，适用于高频应用电路，体现出该元器件在RF（射频）信号传输中的重要性。
• 工作温度范围: -55°C ~ 150°C 的宽广工作温度范围，使得该元器件可以在各种苛刻的使用环境下工作，适合工业、消费电子、汽车及通讯设备等多个领域。

应用领域

ESD12VD3B-TP 的多样化特性使其广泛应用于各种电源线路保护和设备的静电放电防护。特别适合于：

• 消费电子产品: 保护手机、平板电脑和其他便携式设备免受电压冲击和静电干扰。
• 工业设备: 包含自动化仪器、控制系统中，为传感器及控制电路提供高效保护。
• 汽车电子: 在汽车电子系统中，为敏感的控制单元和传感器提供电压保护。
• 通讯设备: 有效防护网络通信设备防止瞬态电压对数据传输的干扰。

总结

ESD12VD3B-TP 作为一款高效的瞬态电压抑制二极管，其卓越的电压保护特性使其成为在多种行业中必不可少的元器件。凭借其优异的电流和电压响应能力，ESD12VD3B-TP 确保电子设备在面对瞬态电压时能够获得全面的保护，从而提高设备的可靠性和耐用性。在持续发展的电子科技领域，该产品无疑是工程师们设计和构建安全电子系统的重要工具。
