DTA114EKAT146

DTA114EKAT146 产品概述

概述

DTA114EKAT146 是一款由日本著名半导体制造商 ROHM（罗姆）生产的数字晶体管，适用于各种电子电路应用。该晶体管属于 PNP 型预偏压晶体管，具备优良的性能参数，特别是在小功率信号放大与开关应用中表现突出。其额定功率为 200mW，最大集电极电流（Ic）为 50mA，适合需要低功耗和高效能的电路设计。

基本参数

1. 理论性能：

• 额定功率：200mW，这一功率范围使得该晶体管非常适合小型便携电子设备如手机、传感器及其他低功耗设备。
• 集电极电流（Ic）：最大可达 50mA，支持多种应用场景，能够满足普通信号放大或开关控制的需求。
• 集射极击穿电压（Vce）：最高可达 50V，确保在较高电压条件下仍能稳定工作，适合大多数常见电源电压的应用。

2. 饱和压降与电流增益：

• Vce 饱和压降：在 Ic 为 500µA 和 10mA 时，最大饱和压降为 300mV，提供良好的开关效率。
• DC 电流增益（hFE）：在 5mA 和 5V 条件下，最小 hFE 为 30，说明其具有良好的放大能力。

频率特性

DTA114EKAT146 的跃迁频率为 250MHz，这使得其能够在高频应用中保持良好的性能，如 RF 放大器和开关电源模块。在数字电路中，较高的频率特性对于取样和开关速度至关重要，因此该晶体管可广泛应用于数据通信、时钟生成及脉冲信号处理等领域。

设计与安装

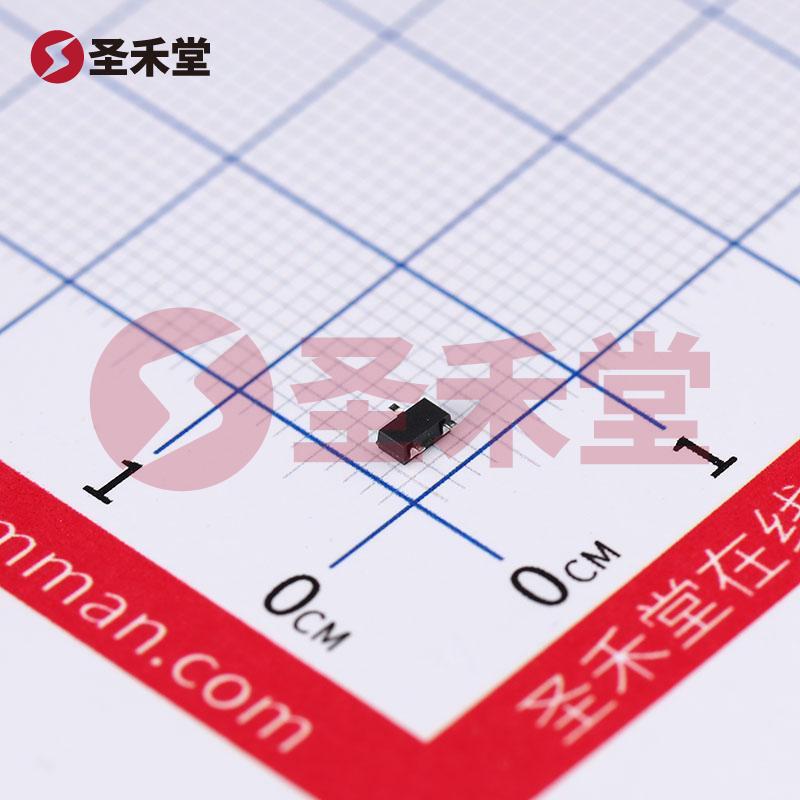

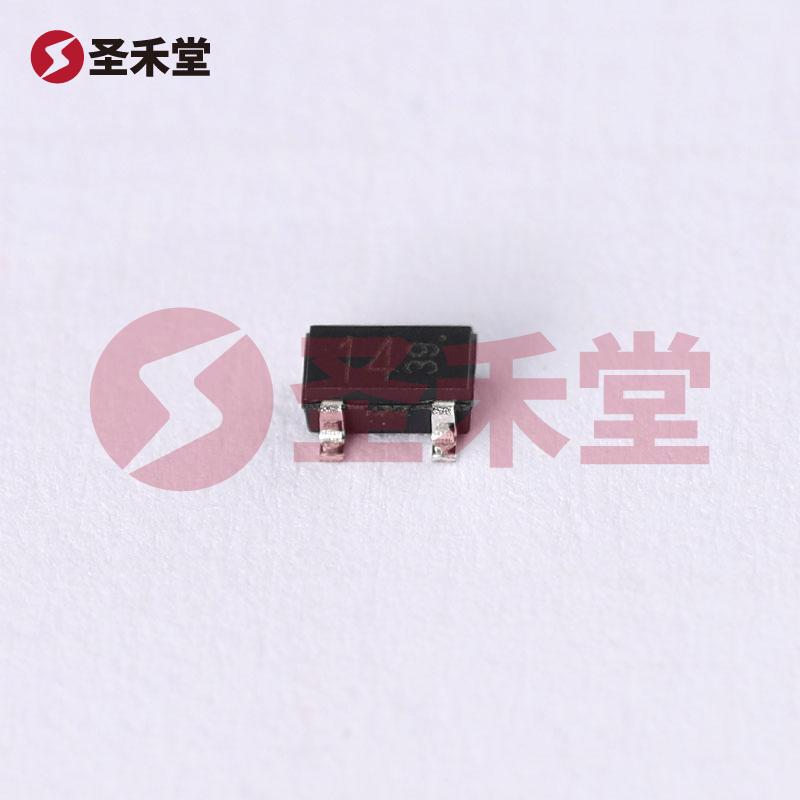

DTA114EKAT146 的安装类型为表面贴装型（SMD），采用封装形式为 SMT3，兼容 TO-236-3、SC-59 和 SOT-23-3 封装。这种封装方案允许其在大规模电路板上进行自动化贴装，提高了生产效率和电路的可靠性。

电阻器应用：

• 基极电阻（R1）：10 kOhm
• 发射极电阻（R2）：10 kOhm

合理配置基极与发射极电阻有助于稳定工作点，改善晶体管的高频响应，降低信号失真，并确保优化的增益。

应用场景

DTA114EKAT146 特别适合用于以下应用：

• 信号放大：可以作为低功率放大器，用于音频放大、传感器输出恢复等。
• 开关控制：在电子开关、继电器驱动、灯光控制系统等场合均能有效应用，通过电子控制实现安全性和高效能。
• 数码设备：在各种数码设备（如计数器、显示器驱动电路）中扮演关键角色，尤其在要求低功耗和微型化设计的应用中大放异彩。

结论

总的来说，DTA114EKAT146 是一款性能卓越、适应性强的数字晶体管，凭借其高频特性、合理的功率等级及小巧的封装设计，成为现代电子设计中不可或缺的一部分。设计工程师在选择该器件时，可以充分考虑其在高频信号处理、小功率电压控制和数字电路中的广泛应用潜力。ROHM 作为全球知名的半导体制造商，其产品的可靠性与性能得到了业界的广泛认可，DTA114EKAT146 将是电子工程师理想的选择。
