漏源电压(Vdss) | 30V | 连续漏极电流(Id)(25°C 时) | 7.1A |
栅源极阈值电压 | 2.1V @ 250uA | 漏源导通电阻 | 45mΩ @ 6A,10V |
最大功率耗散(Ta=25°C) | 2.5W | 类型 | P沟道 |
FET 类型 | P 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 7.1A(Ta) | 驱动电压(最大 Rds On,最小 Rds On) | 4.5V,10V |
不同 Id、Vgs 时导通电阻(最大值) | 45 毫欧 @ 6A,10V | 不同 Id 时 Vgs(th)(最大值) | 2.1V @ 250µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | 6.8nC @ 4.5V | Vgs(最大值) | ±20V |
不同 Vds 时输入电容 (Ciss)(最大值) | 722pF @ 25V | 功率耗散(最大值) | 2.5W(Ta) |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
供应商器件封装 | 8-SOP | 封装/外壳 | 8-SOIC(0.154",3.90mm 宽) |
DMP3056LSS-13 是一款高性能的 P 沟道金属氧化物半导体场效应晶体管(MOSFET),由美台(Diodes Incorporated)生产,专为需要高开关效率和低功耗损耗的应用设计。这款元器件以其卓越的电气性能和可靠性,广泛应用于各种电子电路中,如电源管理、负载开关和信号调节等领域。

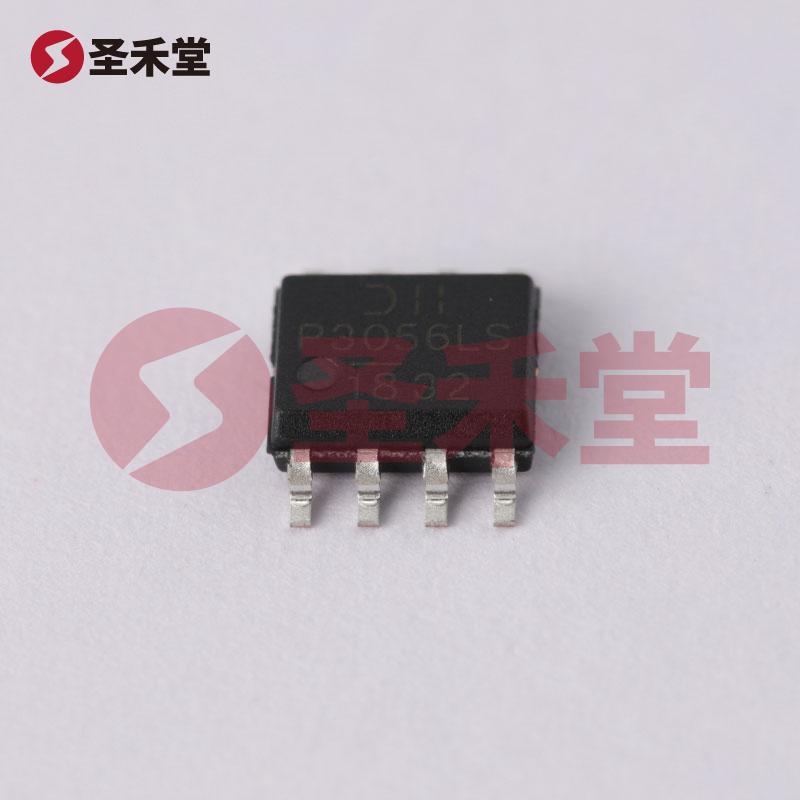

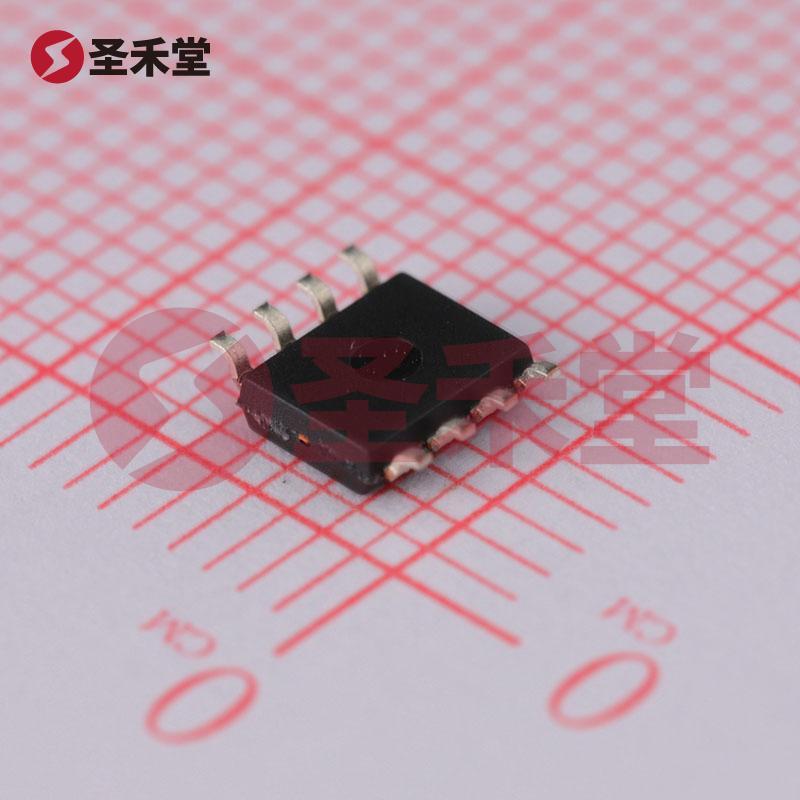

DMP3056LSS-13 采用 8-SOP(小型表面贴装封装),封装尺寸为 0.154"(3.90 mm 宽),使得其在电路板的空间利用上更加高效。表面贴装的设计还简化了与自动化焊接设备的兼容性,提高了生产效率。
DMP3056LSS-13 由于其出色的电气特性,适用于以下典型应用:
总之,DMP3056LSS-13 是一款高效、可靠且易于集成的 P 沟道 MOSFET,适合各种中小功率的应用。其设计坚持高效率、低损耗的市场需求,使其在现代电子产业中发挥越来越重要的作用。无论是电源管理、负载控制还是电机驱动,DMP3056LSS-13 的性能都能满足严苛的要求,值得工程师们在产品设计中考虑选用。
