CD4069UBM96

CD4069UBM96 产品概述

一、产品简介

CD4069UBM96是一款由德州仪器（Texas Instruments）制造的六通道反相器，其采用先进的CMOS技术，具备高性能、低功耗和广泛的适用范围。这款表面贴装型（SMD）元件不仅满足了现代电子设备的多样化需求，还具备优良的稳定性和可靠性，适合各种数字电路应用。它的工作电压范围广泛，从3V到18V，能够适应不同的电源要求。

二、主要特点

1. 逻辑功能：CD4069UBM96是一种六通道反相器，能够将输入逻辑信号反相输出，适用于信号处理和逻辑电路设计。

2. 工作电压范围：该器件支持的供电电压范围是3V至18V，满足多种应用场景的需求，适合低电压和标准电压的电路设计。

3. 输入和输出特性：

   • 高逻辑电平范围：4V至12.5V
   • 低逻辑电平范围：1V至2.5V
   • 输出电流：在高、低逻辑电平时，均可提供3.4mA的输出电流，确保在负载较大的情况下，依然能保持信号的完整性。

4. 传播延迟：在15V和50pF的负载条件下，最大传播延迟为50纳秒。这使得它可以用于高速数字电路中，实现快速信号处理。

5. 低静态电流：在最大值下，静态电流仅为1µA，这意味着在待机状态下，CD4069UBM96可以有效地降低功耗，延长电池供电设备的使用寿命。

6. 工作温度范围：它的工作温度范围为-55°C至125°C，能够在极端环境条件下稳定运行，适合工业和汽车等领域的应用。

三、应用场景

CD4069UBM96因其卓越的性能，广泛应用于多种电子电路和系统中，包括但不限于：

• 数字电路设计：作为基本的逻辑门，适用于各种数字组合逻辑电路的设计与实现。
• 信号处理：在需要反相和处理信号的场合，如音频处理和传感器信号调理等。
• 电路保护：用于信号隔离与保护，防止由于误操作或故障引起的电路损坏。
• 电池供电设备：由于其低功耗特性，CD4069UBM96特别适合应用于低功耗便携式设备，例如无线传感器、遥控器等。

四、封装和焊接

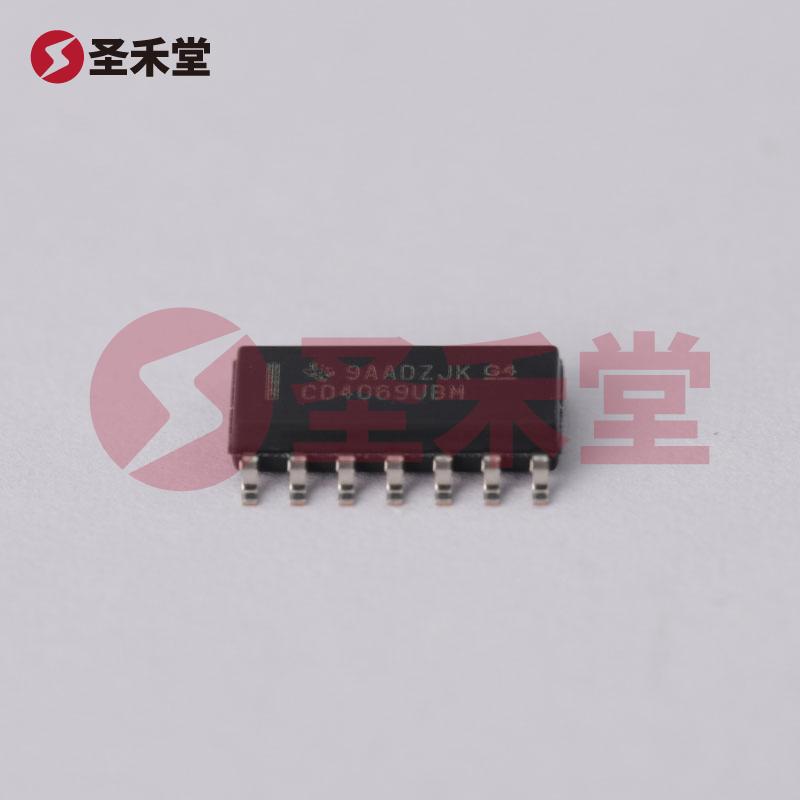

CD4069UBM96采用14-SOIC封装，适合表面贴装技术（SMT）。这种封装方式使其在空间受限的电路板上更具优势，同时焊接工艺成熟，适配各类自动化贴片机。此外，该封装提供的脚间距和尺寸规范，方便了设计师在PCB布局时进行合理规划。

五、总结

综上所述，CD4069UBM96是一款高性能的反相器，其宽广的工作电压范围、低功耗、低静态电流及良好的热稳定性，使其成为现代电子设计中一个重要的基本元件。无论是在消费电子、通信设备，还是在汽车电子和工业自动化领域，CD4069UBM96都能够满足不同应用的需求，成为设计师的理想选择。这款元件不仅为电子产品的功能设计提供了更多可能性，同时也助力于降低整体系统的功耗和成本，是各类电子设计中不可或缺的核心部件。
