BYG20J-E3/TR
BYG20J-E3/TR参数
| 反向恢复时间（trr） | 75ns | 直流反向耐压（Vr） | 600V |
| 平均整流电流（Io） | 1.5A | 正向压降（Vf） | 1.4V @ 1.5A |
| 二极管类型 | 雪崩 | 电压 - DC 反向 (Vr)（最大值） | 600V |
| 电流 - 平均整流 (Io) | 1.5A | 不同 If 时电压 - 正向 (Vf) | 1.4V @ 1.5A |
| 速度 | 快速恢复 =< 500ns，> 200mA（Io） | 反向恢复时间 (trr) | 75ns |
| 不同 Vr 时电流 - 反向泄漏 | 1µA @ 600V | 安装类型 | 表面贴装型 |
| 封装/外壳 | DO-214AC，SMA | 供应商器件封装 | DO-214AC（SMA） |
| 工作温度 - 结 | -55°C ~ 150°C |
BYG20J-E3/TR手册
BYG20J-E3/TR概述
产品概述：BYG20J-E3/TR 二极管
BYG20J-E3/TR 是一款高效能的快恢复二极管，专为需要高电压和快速开关特性的应用而设计。其最引人注目的特性包括直流反向耐压最大值为 600V，平均整流电流高达 1.5A，反向恢复时间仅为 75ns，并且在 1.5A 的工作条件下，正向压降为 1.4V。这些参数使其在电源、自动化设备及其他电子应用中，表现出卓越的性能。
主要特性及规格
反向恢复时间（trr）： BYG20J-E3/TR 的反向恢复时间为 75ns，这意味着该二极管在切换状态时能够迅速恢复到其阻断状态，极大降低了在切换过程中产生的热量和损耗。这一特性在高频率应用或者需要快速开关的场合，尤其重要。
直流反向耐压（Vr）： 该元器件的最大直流反向耐压为 600V，使其能够适应各类中高压应用，包括电源变换器、整流器及逆变器等。它能够有效防止在高压条件下的击穿，确保系统的稳定性和可靠性。
平均整流电流（Io）： BYG20J-E3/TR 的平均整流电流为 1.5A，提供稳定的电流输出，这对于大多数电子电路设计来说是一个理想的值。它适用于一般的高效电源和整流电路，适合用于电机驱动、开关电源等各种应用。
正向压降（Vf）： 在 1.5A 的工作条件下，正向压降为 1.4V。尽管此值较低，能够有效降低能量损耗，并提高系统的整体效率，特别是在其它元件也受到正向电压降影响的情况下。
反向漏电流： 在最高 600V 的条件下，反向漏电流仅为 1µA，这表示该二极管在不导通时的电流非常小，能够显著降低静态功耗，并提高系统的能效。
应用场景
BYG20J-E3/TR 二极管因其极佳的性能特点，适合应用于以下几个领域：
- 电源管理：可广泛用于开关电源、转化器等电源管理电路，可以实现高效率的整流，提高电源的性能和稳定性。
- 逆变器：在太阳能和风能等可再生能源系统中，BYG20J-E3/TR 可以用于将直流电转换为交流电，具有出色的电气特性，确保工作效率。
- 电机驱动：对于各种电机的控制和驱动，使用该二极管可以减少功率损耗，提高驱动电路的效率和稳定性。
- 自动化设备：在工业自动化领域，该二极管可用于高频切换的开关电路中，能够快速响应并保持高效能。
封装与安装

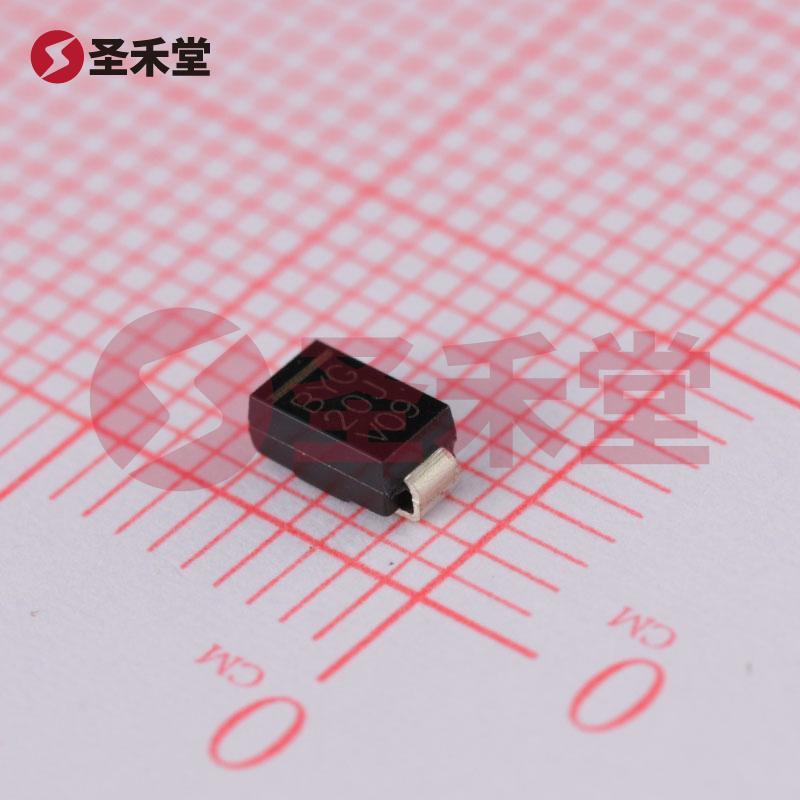

BYG20J-E3/TR 采用表面贴装型 DO-214AC（SMA）封装，具备良好的热管理和电气性能，适合于现代电子产品的小型化和高集成度要求。其工作温度范围广泛，-55°C 到 150°C，使其在各种环境下都能稳定工作。
结论
总体而言，BYG20J-E3/TR 是一款性能卓越、适用范围广泛的快恢复二极管，无论是在传统工业还是现代电子产品中，都显示出了它的高效能和可靠性。凭借其先进的技术和多功能性，BYG20J-E3/TR 成为设计师和工程师在寻求高效、可靠的电子元件时的不二选择。对于需要高电压、高效能快速转换的应用场景来说，BYG20J-E3/TR 绝对是提升产品性能的关键元件。
