BAT54S-TP
BAT54S-TP参数
| 直流反向耐压（Vr） | 30V | 平均整流电流（Io） | 200mA |
| 正向压降（Vf） | 800mV @ 100mA | 二极管配置 | 1 对串联 |
| 二极管类型 | 肖特基 | 电压 - DC 反向 (Vr)（最大值） | 30V |
| 电流 - 平均整流 (Io)（每二极管） | 200mA（DC） | 不同 If 时电压 - 正向 (Vf) | 1V @ 100mA |
| 速度 | 小信号 =< 200mA（Io），任意速度 | 反向恢复时间 (trr) | 5ns |
| 不同 Vr 时电流 - 反向泄漏 | 2µA @ 25V | 工作温度 - 结 | -55°C ~ 125°C |
| 安装类型 | 表面贴装型 | 封装/外壳 | TO-236-3，SC-59，SOT-23-3 |
| 供应商器件封装 | SOT-23 |
BAT54S-TP手册
BAT54S-TP概述
BAT54S-TP 产品概述
概述
BAT54S-TP是一款高性能的肖特基二极管，设计用于广泛的应用场景，其特点包括较低的正向压降及快速的开关速度。该器件特别适合于需要快速整流和入射/发射应用的电路，比如射频电路、开关电源、电子开关以及其他低功耗设备。这款二极管由知名品牌MCC（美微科）制造，采用表面贴装封装，便于在现代电子设备中实现高度集成与小型化设计。
关键参数
直流反向耐压 (Vr): BAT54S-TP的最大直流反向耐压为30V，适合于多种电压条件下的工作要求，能有效防止反向电流对电路造成的潜在损害。
平均整流电流 (Io): 每个二极管能承受的平均整流电流为200mA，提供了良好的放电能力，适合于中等功率电路应用。
正向压降 (Vf): 在100mA的工作条件下，正向压降为800mV，保证了较低的功耗，能够有效提升系统效率。不同的正向电流条件下，最大正向压降可达1V，这对于高效电源管理至关重要。
速度和响应时间: BAT54S-TP的反向恢复时间（trr）为5ns，代表其极快的响应能力，能有效应对高速开关应用，减少电路在切换时的信号延迟。
反向漏电流: 在25V下，反向漏电流仅为2µA，证明了其在不工作状态下的优异电流管理性能。这不仅有助于减少能源损耗，也增强了电路的稳定性。
工作温度范围: 该器件的结温工作范围为-55°C至125°C，适合在各种极端环境中使用，能够维持其性能稳定性，即使在严苛的工业和消费类应用中也表现出色。

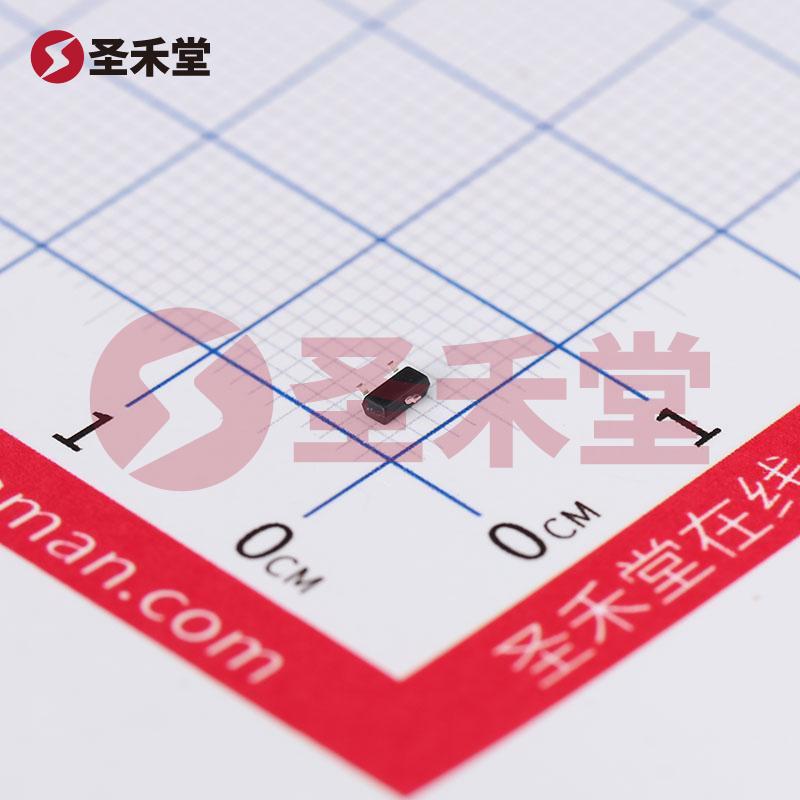

安装与封装类型: BAT54S-TP采用SOT-23封装，表面贴装设计，便于现代电子元件的安装与应用，适合于自动化生产过程。
应用场景
BAT54S-TP广泛应用于各种电子电路中，特别是在需要快速整流和低功耗的电路架构中。常见的应用场景包括：
开关电源: 在开关电源中，BAT54S-TP能够快速响应开关信号，并且在整流过程中保持低压降，从而提升电源效率。
射频电路: 由于其优异的速度和低反向恢复时间，该二极管非常适合用于射频信号的混频、检波等环节，帮助实现高效率的信号处理。
保护电路: 可以将BAT54S-TP用于反向电流保护电路，以防止负载上的意外反向电流对电路造成损伤。
高频整流: 在高频整流应用中，比如同步整流，BAT54S-TP的性能可以有效提高整体电路的转换效率。
结论
总之，BAT54S-TP肖特基二极管凭借其低正向压降、高反向耐压和极快的响应速度，成为了现代电子设计中非常实用的组件。其表面贴装设计和优良的热性能使之适合于种类繁多的应用场景，是追求高效、稳定和高密度设计的工程师们的理想选择。无论是在工业、消费电子还是通讯领域，选择BAT54S-TP都能为设计带来灵活性与卓越性能。
