B350B-13-F
品牌 :
DIODES(美台)
封装 :
SMB
包装 :
编带
重量 :
-
描述 :
肖特基二极管 700mV@3A 50V 500uA@50V 3A SMB(DO-214AA)
库存 :
3375(起订量1,增量1)
批次 :
5年内数量 :
X
0.853按整 :
圆盘(1圆盘有3000个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥0.853
--
200+
￥0.589
--
1500+
￥0.534
--
45000+
产品参数
产品手册
产品概述
B350B-13-F参数
| 封装/外壳 | DO-214AA，SMB | 反向耐压VR（最大值） | 50V |
| 平均整流电流IF | 3A | 正向压降VF | 700mV@3A |
| 反向漏电流IR | 500µA@50V | 速度 | 快速恢复=<500ns，>200mA（Io） |
| 二极管类型 | 肖特基 | 安装类型 | 表面贴装(SMT) |
| 湿气敏感性等级（MSL） | 1（无限） | 电压 - DC 反向 (Vr)（最大值） | 50V |
| 电流 - 平均整流 (Io) | 3A | 不同 If 时电压 - 正向 (Vf) | 700mV @ 3A |
| 不同 Vr 时电流 - 反向泄漏 | 500µA @ 50V | 不同 Vr、F 时电容 | 200pF @ 4V，1MHz |
| 供应商器件封装 | SMB | 工作温度 - 结 | -55°C ~ 150°C |
B350B-13-F手册
B350B-13-F概述

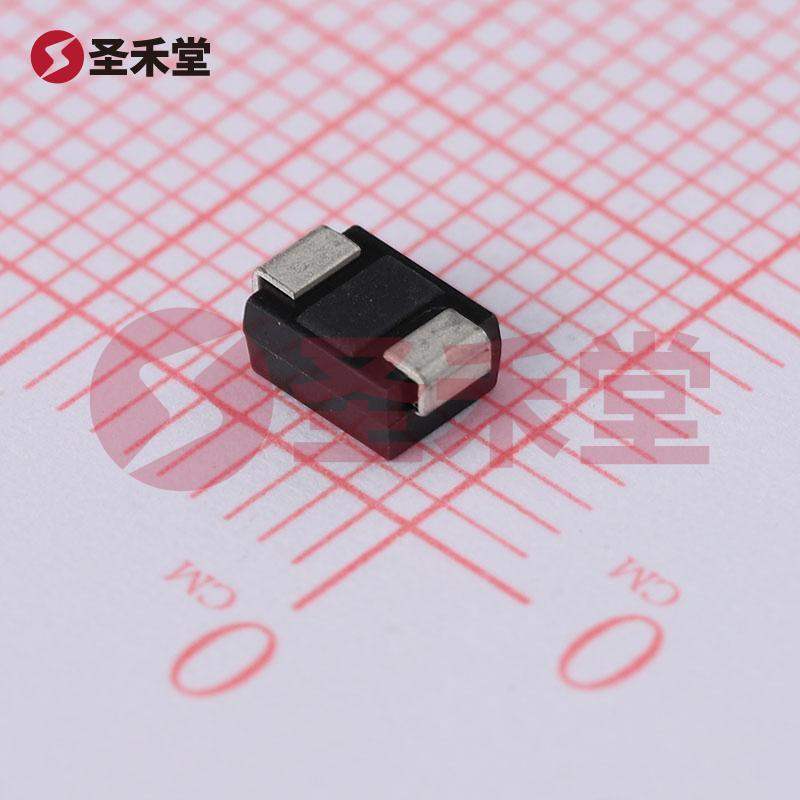

产品概述：B350B-13-F 肖特基二极管
一、产品简介
B350B-13-F 是一款由 DIODES（美台）公司生产的肖特基二极管，具有出色的电气特性和可靠性，专为高效能电源管理及整流应用而设计。其封装形式为表面贴装SMB（DO-214AA），非常适合现代电子设备对空间紧凑与高集成度的需求。
二、主要性能参数
- 反向耐压（VR）: 本产品的最大反向耐压为 50V，使其能够在多种电源应用中稳定工作，保证电路的安全性和稳定性。
- 平均整流电流（IF）: B350B-13-F 的额定平均整流电流为 3A，能够满足高负载应用的需求，适用于开关电源、逆变器等场合。
- 正向压降（VF）: 在额定电流3A下，正向压降为 700mV，这一较低的压降有助于减少能量损失，提升电源转换效率。
- 反向漏电流（IR）: 在 50V 时，反向漏电流仅为 500µA，表明该器件的漏电流较低，进一步提高了电源系统的整体效率。
- 恢复时间: 具备快速恢复特性，恢复时间小于 500ns，适合高频率工作环境，能够有效响应快速变化的电流和电压。
- 工作温度范围: 结温范围为 -55°C 到 150°C，确保其在严苛环境下的可靠性。
三、应用场景
B350B-13-F 的设计使其适合于以下几种应用领域：
- 电源管理: 在开关电源中起着整流、保护和滤波的作用，能够承受高电流且快速响应。
- 逆变器: 在光伏逆变器和电动汽车中的驱动电路中，使用该二极管可提高能量转换率，并延长设备使用寿命。
- DC-DC 转换器: 适用于降压、升压及隔离型 DC-DC 转换器，提供良好的整流性能。
- 射频应用: 由于其快速恢复特性，适合用于高频信号整流和调制解调。
四、封装和安装
B350B-13-F 封装类型为 SMB（DO-214AA），该封装设计的紧凑性使得其在表面贴装(SMT)中占据更小的空间，优化了PCB布线，提高了设备的集成度，便于自动化焊接。此外，其湿气敏感性等级（MSL）为 1，意味着该器件适用于长时间存储和操作，具有良好的环境稳定性。
五、总结
B350B-13-F 肖特基二极管凭借其高整流能力、低正向压降和快速恢复特性，成为电源管理、电动汽车、逆变器等应用领域的重要元件。作为 DIODES（美台）的高信誉产品，B350B-13-F 能够帮助设计工程师在构建高效率和高可靠性的电源系统时，实现性能与稳定性的最佳平衡。
