B130LB-13-F

B130LB-13-F 产品概述

概述

B130LB-13-F 是一款高性能的肖特基二极管，由美台半导体（DIODES）生产。该器件具有卓越的电气特性和可靠的性能，广泛应用于整流电路、开关电源和逆变器等领域。凭借其低正向压降和高反向耐压，B130LB-13-F 非常适合在要求高效率和低功耗的电子应用中使用。

关键参数

• 直流反向耐压（Vr）: 最大30V，适用于多种直流电压应用场景。
• 平均整流电流（Io）: 可承载2A的平均整流电流，适合多个高电流应用。
• 正向压降（Vf）: 在2A的条件下，正向压降为445mV，这意味着在整流过程中只有极低的能量损失，从而提高了系统的整体效率。
• 反向泄漏电流: 在30V时，反向泄漏电流仅为1mA，这一特性对于减少静态功耗至关重要，有助于延长系统的使用寿命。
• 工作温度范围: 该器件的工作温度范围为-55°C至125°C，能够在极端环境下稳定工作，符合各种应用的需求。

性能特点

B130LB-13-F 采用先进的半导体材料和技术，确保了其快速恢复能力，能够在低至500ns的时间内进行电流切换。这种快速响应特性使其非常适合高频应用，如开关电源和PWM调制电路。在高频率下，器件的电容值约为90pF，这进一步优化了其性能，确保在高频操作时具有良好的信号完整性。

封装与安装

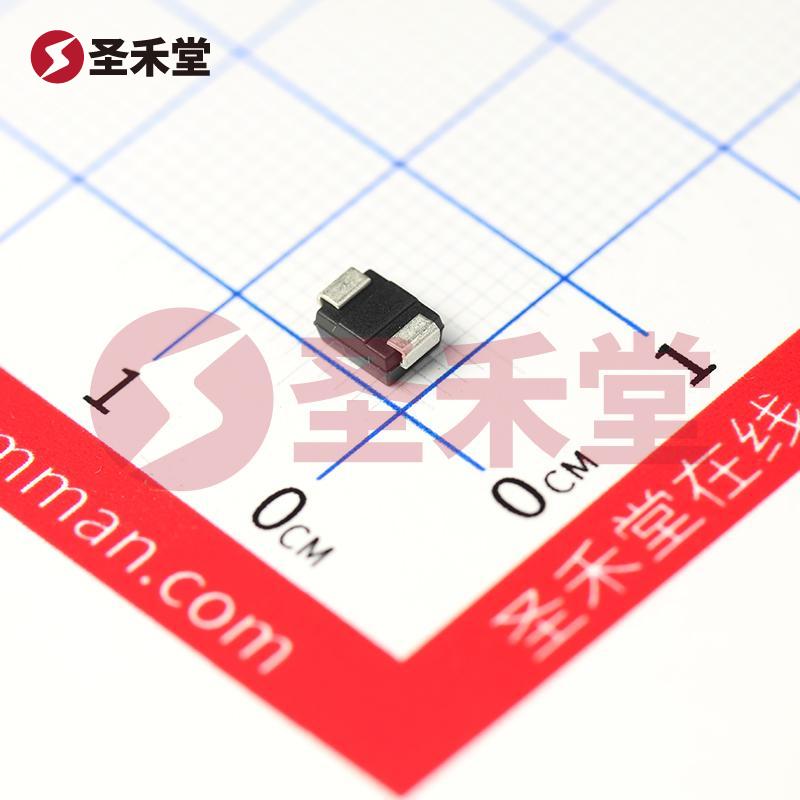

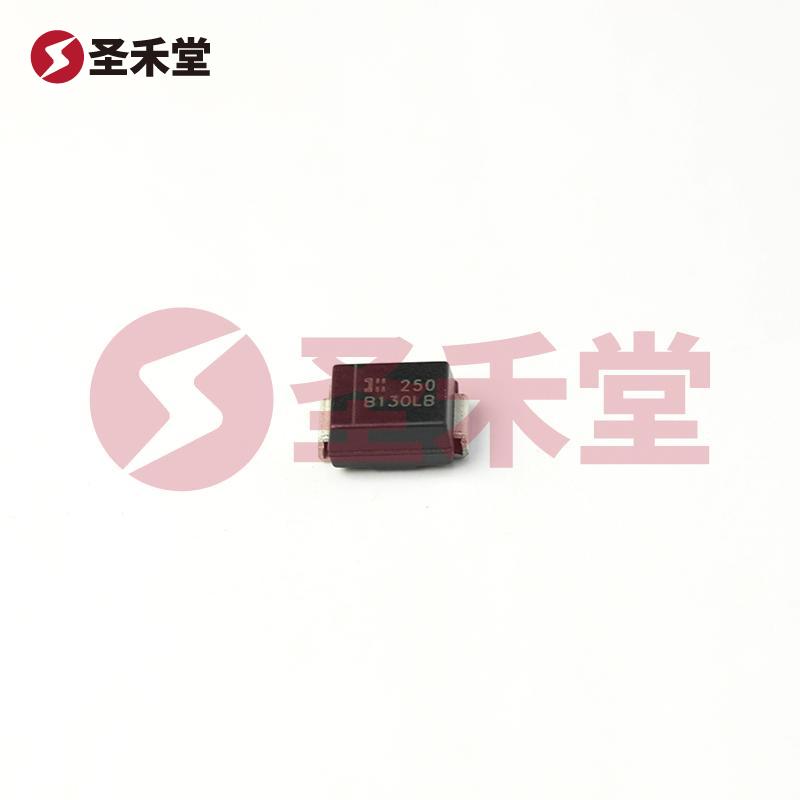

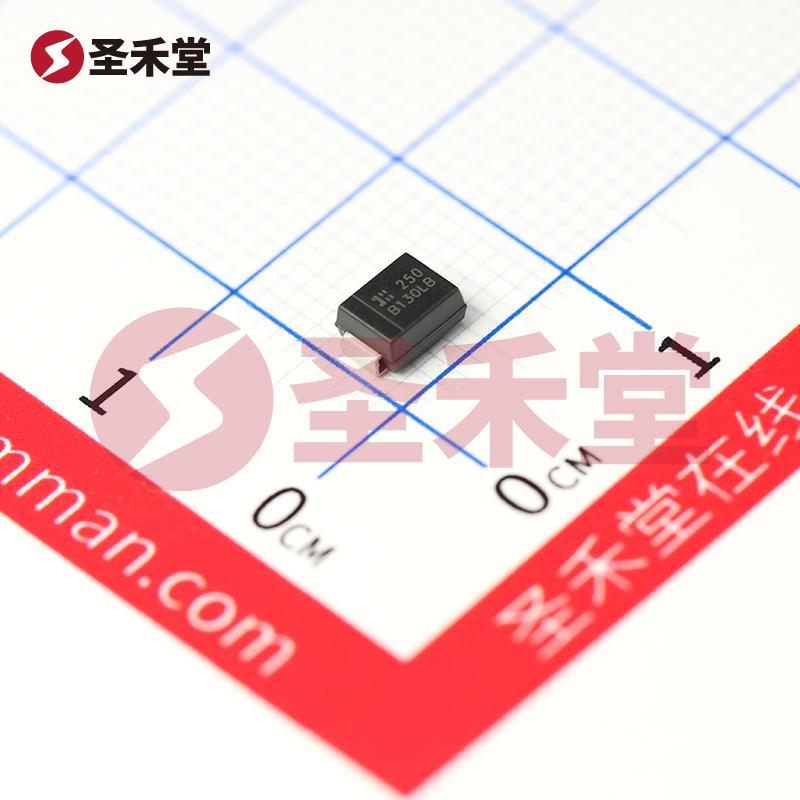

该二极管采用表面贴装型（SMB DO-214AA）封装，便于在现代电子设备中实现高密度集成。这种封装形式不仅降低了空间需求，还提高了热管理性能。表面贴装技术（SMT）的应用使得B130LB-13-F在组装过程中更加高效，能够满足大规模生产的要求。

应用领域

B130LB-13-F广泛应用于多个电子领域，包括：

• 开关电源: 由于其低正向压降和高耐压性能，B130LB-13-F 是开关电源中理想的整流元件。它能够有效降低能量损失，提高转换效率。
• 逆变器: 本器件同样适合用于逆变器电路中，帮助实现从直流到交流的高效转换。
• 电池管理系统: B130LB-13-F 可用于电池充放电过程中的整流，提高整体系统稳定性和安全性。
• LED驱动电路: 在LED驱动中，它能够有效控制电流，保证LED的稳定工作。
• 家电产品: 包括电饭煲、开关电源适配器等产品中，提供高效的整流解决方案。

结论

B130LB-13-F 以其卓越的性能和可靠性，成为市场中值得信赖的肖特基二极管选择。其广泛的应用领域与高效的电气特性，使其在现代电子设计中占有重要位置。无论是在要求高效率、低功耗的电源转换电路中，还是在各种电子设备的整流场景中，B130LB-13-F 都能够提供强有力的支持和卓越的性能。选择 B130LB-13-F，就是选择了高质量和高效率的电子元件。
