AP7380-50Y-13

产品概述：AP7380-50Y-13

AP7380-50Y-13是一款高性能的线性稳压器（LDO），专为低功耗与高稳定性应用而设计。该产品特别适用于要求严格的电源管理应用，在多种工业和消费者电子设备中被广泛使用。以下是AP7380-50Y-13的详细特性与应用场景。

1. 基本规格

• 输出类型：固定
• 最大输入电压：24V
• 输出电压：5V（固定值）
• 输出电流：最大150mA
• 压降：最大1.1V @ 150mA
• 工作电源电流（Iq）：最大3uA
• 工作温度范围：-40°C ~ 125°C（TJ）
• 封装类型：SOT-89（TO-243AA）

2. 设计优势

AP7380-50Y-13展现出优良的性能，特别是在低电压差和低静态电流方面，使其在多种电源管理应用中具有显著的优势。该稳压器的输出电流可达到150mA，结构简单，可以提高电源设计的灵活性。其压降仅为1.1V，保证了优良的电源效率，适合电池供电的设备，进而延长了电池的使用寿命。

3. 保护功能

在设计上，AP7380-50Y-13还包括多种保护功能，保障元器件及整个电路的安全性和稳定性。这些保护功能包括限流保护和热关断设计，可以有效避免因过载或过热造成的损害，确保设备在长时间运行中保持稳定。

4. 应用场景

AP7380-50Y-13广泛应用于各类电子产品，尤其适合以下应用场景：

• 消费电子：例如MP3播放器、便携式游戏机等。
• 工业设备：各种传感器、数据采集设备和控制系统。
• 医疗器械：携带式医疗仪器、监护设备等，要求高精度与稳定性。
• 通信设备：如无线接收模块和功率放大器，特别是在低噪声和长电池寿命需求的产品中。

5. 性能表现

在诸多环境因素的影响下，AP7380-50Y-13依然能保持出色的线性稳压性能。其工作温度范围宽广，适应了各种严苛环境下的电源需求。无论是在室外高温或低温环境，AP7380-50Y-13依然能够稳定工作，提供可靠的5V输出。

此外，低静态电流（3uA）特性使其在待机模式下同样展现出优异表现，特别适合对能耗极为敏感的应用场合。

6. 安装与封装

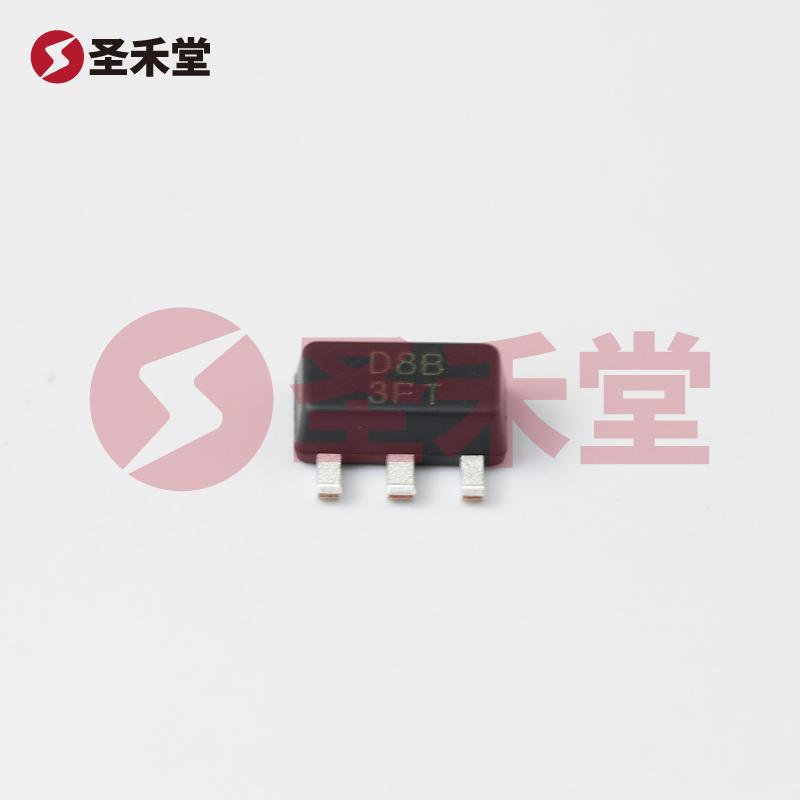

AP7380-50Y-13采用表面贴装型封装（SOT-89），这种封装形式简化了PCB设计与集成，为设计师提供了更大的灵活性，能够轻松地适应高密度电路板上的布局需求。其小型化的尺寸使得AP7380-50Y-13可被广泛应用于各种空间受限的应用中。

7. 结论

综上所述，AP7380-50Y-13是一款提供固定5V输出的线性稳压器，适合多种电源管理需求。其极低的静态电流、高电源效率，以及内置的保护功能，使得该产品在各种应用中均有出色表现。能够满足现代电子设备对能效和稳定性的严苛要求，是设计师在选择稳压解决方案时值得考虑的理想选择。无论是消费电子、工业设备还是医疗器械，AP7380-50Y-13都能发挥关键作用，是电源管理方案中的重要组成部分。
