X0202MN 5BA4
X0202MN 5BA4参数
| 通态电流(It (RMS)) (Max) | 1.25A | 断态电压Vdrm | 600V |
| 栅极触发电压 | 800mV | 类型 | 单向可控硅 |
| 栅极触发电流 | 200uA | 电压 - 断态 | 600V |
| 电压 - 栅极触发 (Vgt)（最大值） | 800mV | 电流 - 栅极触发 (Igt)（最大值） | 200µA |
| 电压 - 通态 (Vtm)（最大值） | 1.45V | 电流 - 通态 (It (AV))（最大值） | 800mA |
| 电流 - 通态 (It (RMS))（最大值） | 1.25A | 电流 - 保持 (Ih)（最大值） | 5mA |
| 电流 - 断态（最大值） | 5µA | 电流 - 非重复浪涌 50、60Hz (Itsm) | 22.5A，25A |
| SCR 类型 | 灵敏栅极 | 工作温度 | -40°C ~ 125°C |
| 安装类型 | 表面贴装型 | 封装/外壳 | TO-261-4，TO-261AA |
| 供应商器件封装 | SOT-223 |
X0202MN 5BA4手册
X0202MN 5BA4概述
产品概述：X0202MN 5BA4
一、产品简介

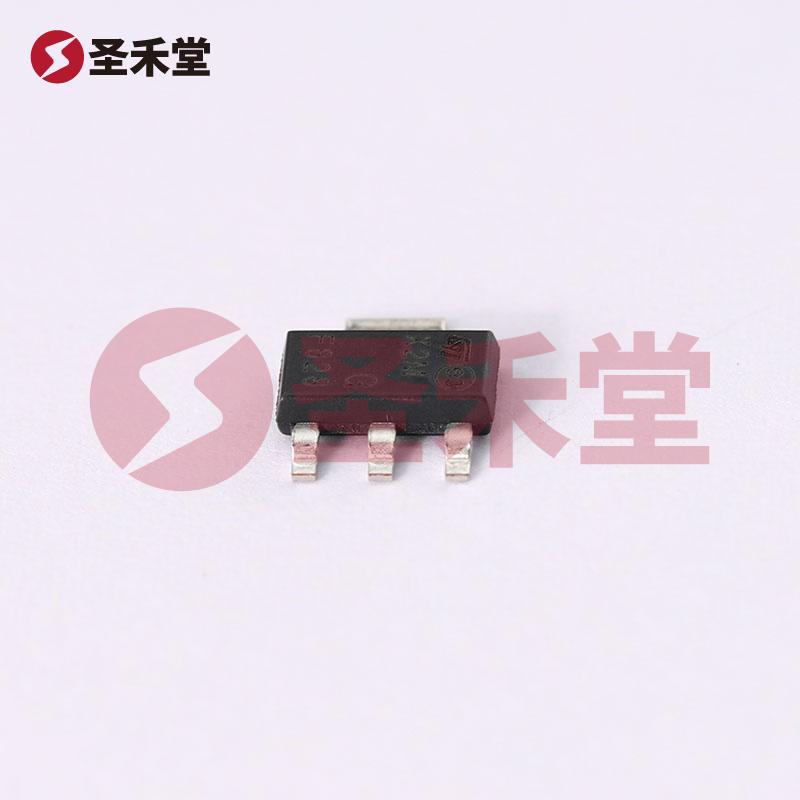

X0202MN 5BA4 是一款由意法半导体（STMicroelectronics）推出的单向可控硅（SCR），采用表面贴装型（SMD）设计，采用SOT-223封装。此器件具有优越的性能和可靠性，广泛应用于工业及消费电子产品中，尤其是在需要控制高功率负载的场合。
二、主要特性
高压工作能力：X0202MN 5BA4 具有最高 600V 的断态电压（Vdrm），使其能够在高压环境中稳定工作。这使得该元件特别适合用于交流电路及电源控制。
可控电流能力：该SCR 的最大通态电流（It (RMS)）为 1.25A，这使得它能够处理较高的电流负载，适用于大多数日常应用场景，如电机控制和加热器控制。
灵敏栅极触发：产品采用灵敏栅极设计，栅极触发电压（Vgt）仅为 800mV，栅极触发电流（Igt）则为 200µA。这样的设计使得器件更易于受到控制，降低了控制电路的复杂性与功耗。
优良的热性能：该设备的工作温度范围为 -40°C 至 125°C，充分考虑了各种环境条件下的应用要求。同时，最大通态电压（Vtm）仅为 1.45V，确保在操作过程中能保持较低的发热量。
非重复浪涌电流能力：X0202MN 5BA4 的非重复浪涌电流（Itsm）可达到 22.5A（50Hz）及 25A（60Hz），这表示该器件能够承载高瞬态电流，适用于瞬时大功率启动的应用。
低保持电流：该器件的保持电流（Ih）最大值为 5mA，确保在关闭状态时不会意外触发，提高了系统的安全性和可靠性。
小型化设计：SOT-223封装使得其适合于空间受限的应用场合，便于集成和安装，同时提高了整体的产品设计灵活性。
三、应用领域
X0202MN 5BA4 广泛应用于各类电子产品，包括但不限于：
- 电动机控制：通过调节SCR的导通状态，实现对电动机的精确控制。
- 加热器控制：在电气加热应用中，通过SCR调节加热器的功率。
- 逆变器：作为逆变器中的开关组件，支持 DC-AC 转换过程。
- 照明控制：在调光系统中，为灯光提供可调的功耗。
- 过电流保护：为电路提供过流保护，防止设备损毁。
四、结论
X0202MN 5BA4 是一款性能优越、应用广泛的单向可控硅，凭借其高压能力、灵敏的栅极触发特性以及小型化的封装，成为了工业及消费电子领域中不可或缺的元件。其可靠性和设计的灵活性使得开发者能够在各种电子产品中轻松集成，进而提高整体产品性能及用户体验。意法半导体的品牌支持也为用户的选择增添了更多保障，为其应用提供了持久的品质保证。这款SCR适合多种高电流和高电压应用，助力现代电子设备的稳定运行。
