WSL2512R0200FEA

WSL2512R0200FEA 产品概述

一、产品简介

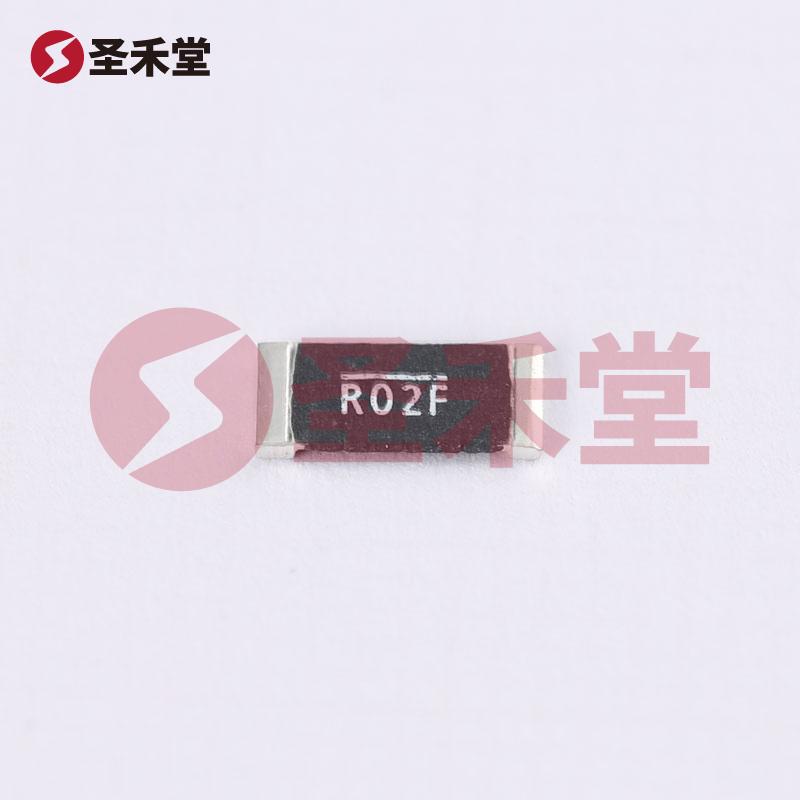

WSL2512R0200FEA 是一款由知名电子元件制造商VISHAY（威世）出品的高性能贴片电阻器。这款电阻以其优越的电气和物理特性，广泛适用于汽车电子、电力管理和其他高要求的电子设备中。该产品符合AEC-Q200标准，专为满足汽车工业的严格要求而设计，确保其在恶劣环境条件下的稳定性和可靠性。

二、技术参数

1. 功率额定值: 1W

   • 这款电阻器的额定功率为1瓦特，可适应较大的电流流过，确保其在高负载情况下仍然可以稳定工作。

2. 电阻值: 20 mΩ

   • 具有很低的电阻值（20毫欧），使其成为电流检测应用的理想选择。低电阻值可以有效减少功耗并提高系统效率。

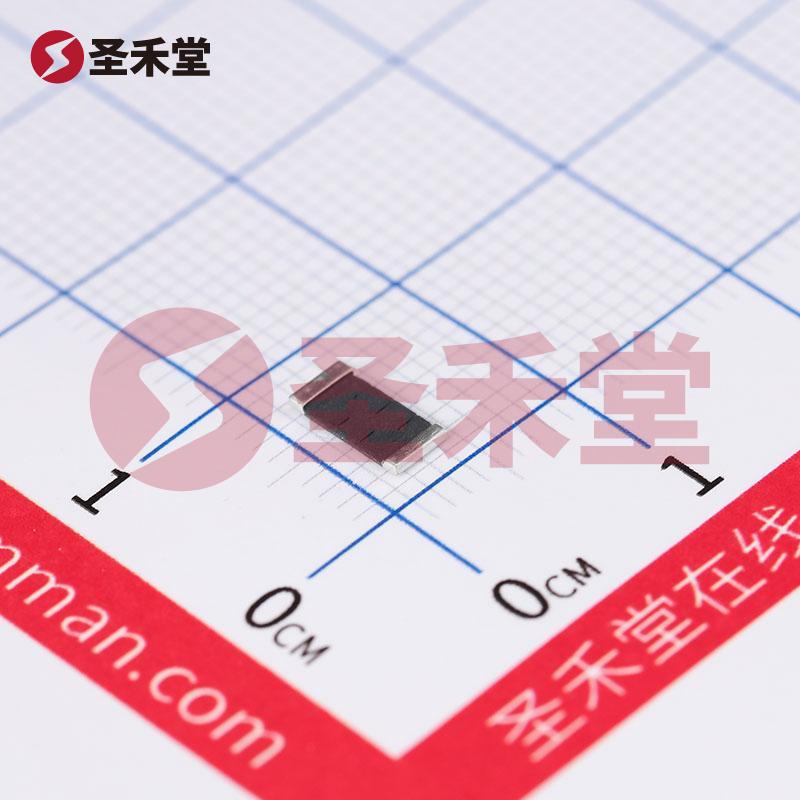

3. 尺寸规格: 0.250" x 0.125"（6.35mm x 3.18mm）

   • 该贴片电阻选用2512封装，尺寸适中，便于在各种电路板上进行布局，同时保证了较高的功率密度。

4. 高度: 0.035"（0.89mm）

   • 低高度设计使得此电阻具有良好的空间适配性，对于一些对高度有严格限制的应用场合尤其重要。

5. 温度范围: -65°C ~ 170°C

   • Wide working temperature range, allowing the resistor to be used in a variety of operating conditions, including extreme environments.

6. 温度系数: ±75ppm/°C

   • 该电阻的温度系数为±75ppm/°C，说明其阻值变化幅度较小，适合需要高精度和温度稳定性的应用。

7. 容差: ±1%

   • 精确的容差确保了电路的性能可靠性和一致性，使得该电阻在各种应用中的表现更加优秀。

8. 端子数: 2

   • 传统的二端子设计使得与其他电路元件的连接非常简便，便于集成。

三、特性与优势

• 耐硫性: 此电阻遵循耐硫特性标准，可以防止电阻表面因硫化而导致的性能下降，适合在高污染环境下使用。

• 防潮性能: 在潮湿环境中使用时，产品的防潮特性可以有效降低电阻的性能衰退概率。

• 防脉冲能力: 优秀的抗脉冲性能使得本电阻可以在瞬时电流变化较大的应用中有效保护电路。

• 汽车级标准: 符合AEC-Q200标准确保其在汽车和工业应用中的可靠性和稳定性，适合用于车载电子系统，如电池管理、汽车控制系统等。

四、应用领域

WSL2512R0200FEA 的优越性能使其适合以下多个领域：

1. 汽车电子: 用于电流检测、功率监控及其他电子控制单元，确保各种车载系统的正确定义与运作。

2. 电力管理: 在电源转换器、逆变器及其他电力电子模块中，提供精准的电流监测和负载管理。

3. 工业自动化: 适用于各种工业设备中的电流检测、传感器接口等，用于提升设备的智能化和监控能力。

4. 消费电子: 基于其小型化和高效性的特点，适用于市场上的多种便携式电子产品。

五、总结

WSL2512R0200FEA 作为一款高品质的耐用贴片电阻，不仅能够满足汽车行业严格的规格需求，还适用于多种不同的工业和消费应用。其低电阻、高功率和优良的环境适应性，使其成为工程师们在设计高效、可靠的电子产品时的理想选择。通过使用WSL2512R0200FEA，设计师能够确保其产品在各种恶劣条件下的性能稳定，为用户提供更高品质的电子设备。
