TSV912IDT

TSV912IDT 产品概述

一、产品简介

TSV912IDT 是意法半导体（STMicroelectronics）推出的一款高性能双路通用运算放大器，特别设计用于满足现代电子应用的多样化需求。凭借其低功耗、高增益带宽积和卓越的输入特性，TSV912IDT 成为信号处理、仪器仪表和控制系统等领域的理想选择。

二、基本特性

1. 双路设计：TSV912IDT 提供两个独立的放大器通道，便于在同一设备中实施多个信号的处理，缩减设计空间和成本。
2. 优越的压摆率：本型号放大器的压摆率达到 4.5V/μs，能够快速响应快速变化的输入信号，适合动态信号处理要求高的应用场景。
3. 增益带宽积：增益带宽积为 8MHz，确保在高频信号处理中的有效增益，支持高频测试和控制应用。
4. 极低的输入偏置电流：仅为 1pA 的输入偏置电流使得 TSV912IDT 在高输入阻抗电路上表现出色，适合用于高精度测量仪器。
5. 低输入失调电压：失调电压低至 100µV，确保在增益较高的情况下依然能够提供准确的输出信号，减少系统误差。

三、供电及功耗

TSV912IDT 支持单电源（±）供电，可在 2.5V 至 5.5V 的电压范围运行。在此范围内，其电源电流仅为 820μA，表现出良好的低功耗特性，对于电池供电的应用尤其重要，有助于延长设备待机时间。

四、输出特性

每个输出通道可提供高达 35mA 的输出电流，支持驱动多种负载，具有满摆幅输出特性，适合多种不同负载条件下的应用，如音频处理、信号调制和数据采集等领域。

五、工作环境

TSV912IDT 的工作温度范围宽广，从 -40°C 到 125°C，适用于各种严苛环境。这一特性确保其在工业、医疗和汽车领域等高温或低温条件下的稳定运行。

六、封装及安装

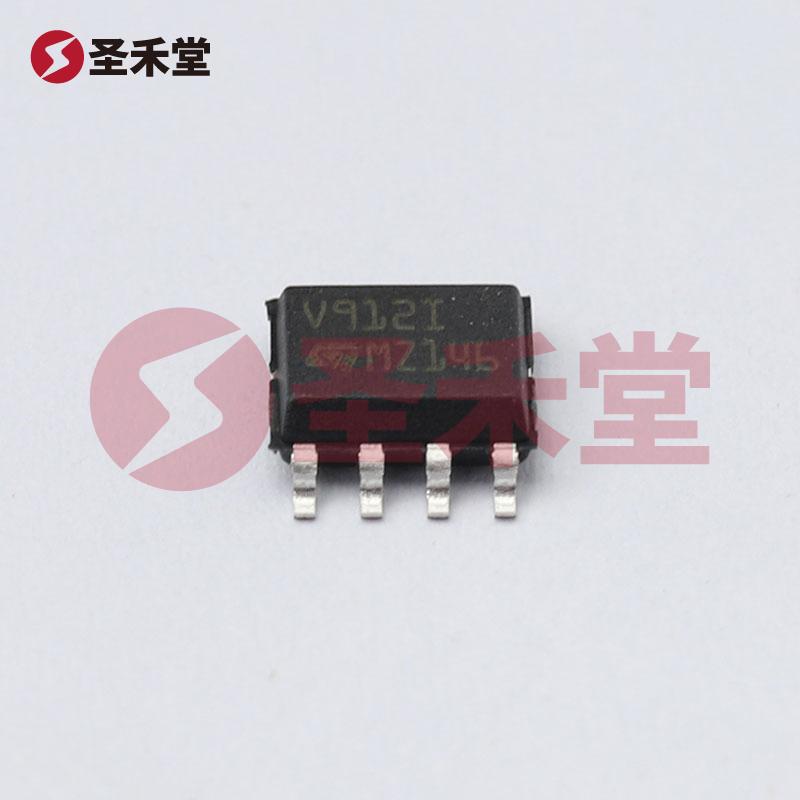

该产品采用 8-SOIC（0.154"，3.90mm宽）封装方式，适合表面贴装（SMT）工艺，方便大规模生产。其湿气敏感性等级为 1（无限），确保在生产、运输及储存过程中提供良好的稳定性。

七、应用领域

由于以上优越的性能，TSV912IDT 被广泛应用于：

• 精密仪器：如传感器信号放大，ADC 前级放大等。
• 控制系统：在伺服系统、自动化设备中实现信号的精准处理。
• 音频设备：满足音频信号的放大需求。
• 医疗电子：适合用于心电图、血氧监测等生物医疗设备。

八、总结

TSV912IDT 以其卓越的性能和广泛的应用场景，在通用运算放大器市场中占据了重要地位。凭借其极低的输入偏置电流和失调电压，高灵敏度的压摆率和增益带宽积，TSV912IDT 不仅适用于标准的信号放大任务，更是高端应用领域的优选。意法半导体的创新设计和高质量制造确保了其长期的可靠性，是现代电子设计的理想选择。
