TS922AIDT

TS922AIDT 产品概述

TS922AIDT 是意法半导体（STMicroelectronics）推出的一款高性能双路通用运算放大器。凭借其出色的性能和广泛的应用潜力，TS922AIDT 成为电子设计中理想的选择，尤其适用于低功耗应用环境。

基本参数

TS922AIDT 的电路设计为双路结构，便于在多通道信号处理时有效利用面积。其输出类型为满摆幅输出，能够在供电范围内输出接近于电源电压的信号，这使得它在需要高线性度和精确控制的应用中表现出色。该器件工作在非常广泛的供电电压范围内，单电源供电范围为 2.7V 到 12V，双电源供电则能够覆盖这一范围的正负值，这进一步增强了其在不同应用场景中的灵活性。

性能特点

TS922AIDT 拥有 1.3V/µs 的压摆率，意味着它能够快速响应输入信号的变化，适合用于需要高动态範围的应用。增益带宽积为 4MHz ，保证了在高工作频率下仍能保持良好的增益特性。这对于高频信号处理的应用至关重要，例如音频放大器和高频滤波器等。

输入偏置电流为 15nA，电压补偿为 900µV，表明该放大器具备优良的输入失调特性，适合精确信号处理要求的场合。由于输入偏置电流极小，TS922AIDT 适合于高阻抗信号源应用，确保能够在不显著降低信号质量的情况下进行信号放大。

功耗与热管理

该器件的供电电流仅为 2mA，输出电流为 80mA，这使得 TS922AIDT 成为一种非常适合低功耗和便携式设备的选择。其广泛的工作温度范围在 -40°C 至 125°C 之间，表明该运算放大器可在极端环境下稳定工作，满足工业、汽车和消费类电子产品的需求。无论是在高温的汽车线路中，还是在低温的户外环境中，TS922AIDT 都能提供可靠的性能。

物理封装

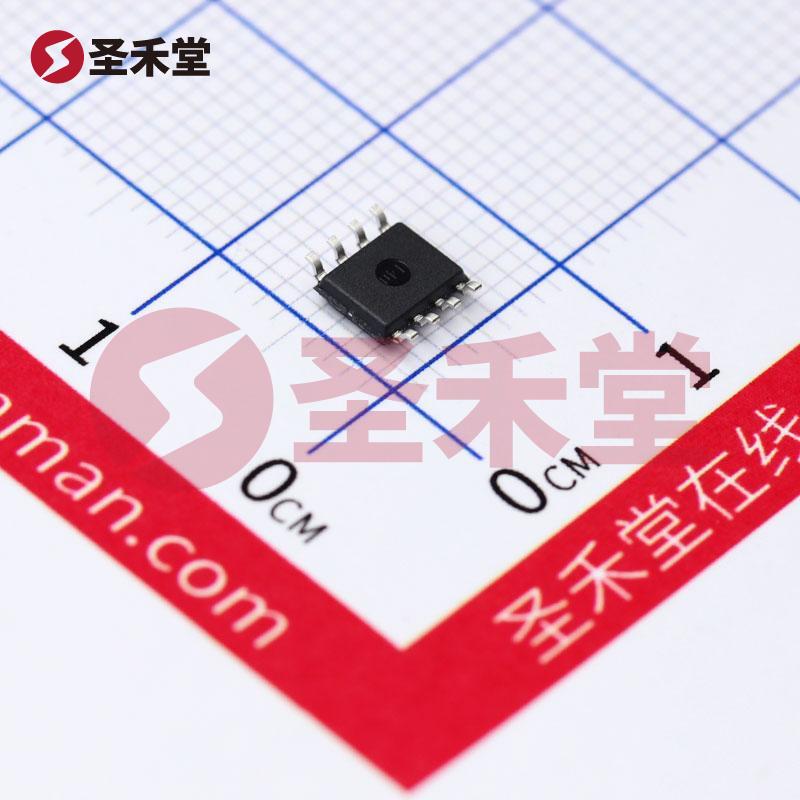

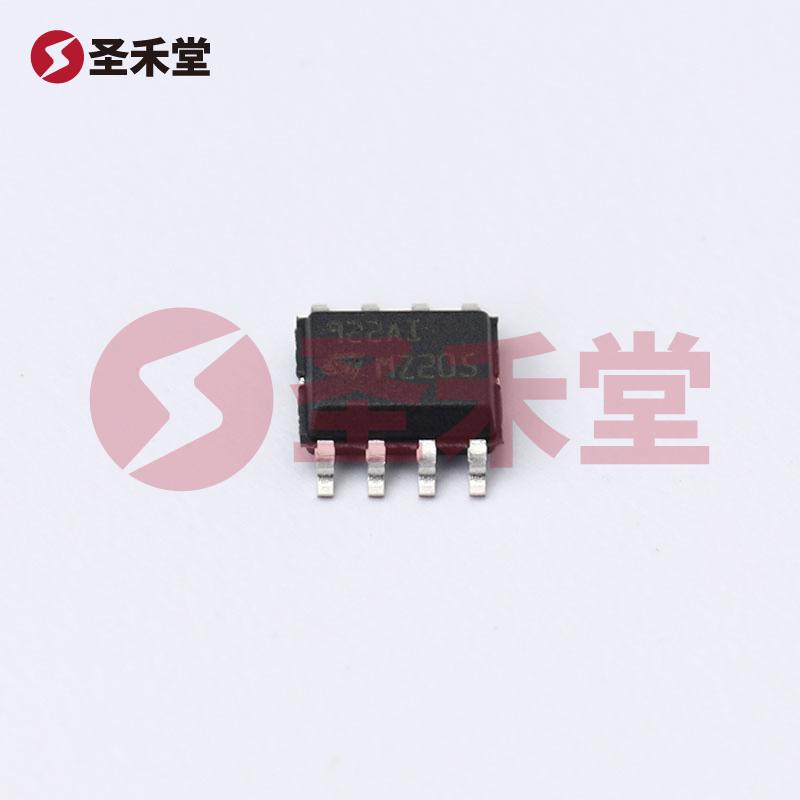

TS922AIDT 采用 8-SOIC 封装，尺寸为 0.154"（3.90mm 宽），非常适合于需要高密度布局的现代电子设备。这种表面贴装型的设计方便了自动化生产，并为缩小电路板面积提供了便利，尤其是在移动设备和嵌入式系统中。

应用领域

TS922AIDT 的广泛应用领域包括信号调理、音频放大、传感器接口、过滤器设计、数据采集和控制系统等。由于它的低功耗特性和宽工作温度范围，该运算放大器还非常适合用于能量敏感的产品如便携式医疗设备和家用电器。

结论

总而言之，TS922AIDT 是一款高性能、低功耗的双路运算放大器，具备出色的频率响应和适应不同环境的能力。其广泛的电源电压范围、极低的失调电压和输入偏置电流，使其在各种工业和消费类电子应用中处于竞争优势。工程师在设计时将其纳入考虑，能够大幅度提高设计的灵活性和可靠性。
