TS1851ILT

TS1851ILT 产品概述

产品简介

TS1851ILT是一款高性能通用运算放大器，由意法半导体（STMicroelectronics）设计和生产，主要用于需要极低静态功耗和宽工作温度范围的各种电子应用。该运放尤其适合于传感器信号处理，低功耗系统以及便携式设备中，能够在1.8V到6V的电源电压下稳定工作。其出色的性能特点和灵活的应用能力使其成为电子设计师的优选。

技术规格

1. 增益带宽积（GBP）：630 kHz，允许设计师在宽频带内进行信号放大，适用于多种频率范围的应用。
2. 压摆率（SR）：0.25 V/μs，意味着信号变化时，输出电压的响应相对较慢，适合低频信号处理而非高速应用。
3. 电源电压范围：广泛的1.8V至6V电压范围使得该运放能够与多种系统电源兼容。
4. 工作温度范围：-40°C至125°C，确保了在各种环境下的可靠性和稳定性，非常适合于工业及汽车等严苛应用。
5. 输出类型：Rail-to-Rail输出特性提供了更大的动态范围，能够充分利用电源电压，提高了设计灵活性。
6. 电流 - 输入偏置：仅16 nA，极低的输入偏置电流适合高阻抗源的应用，减少了对信号的影响。
7. 电流 - 供电：162 µA，显示出该运放在功耗管理方面的优势，使其适合于电池驱动设备。
8. 电流 - 输出/通道：最大48 mA，支持较大负载的驱动能力，方便实现在多个通道之间的信号传输。

封装与安装类型

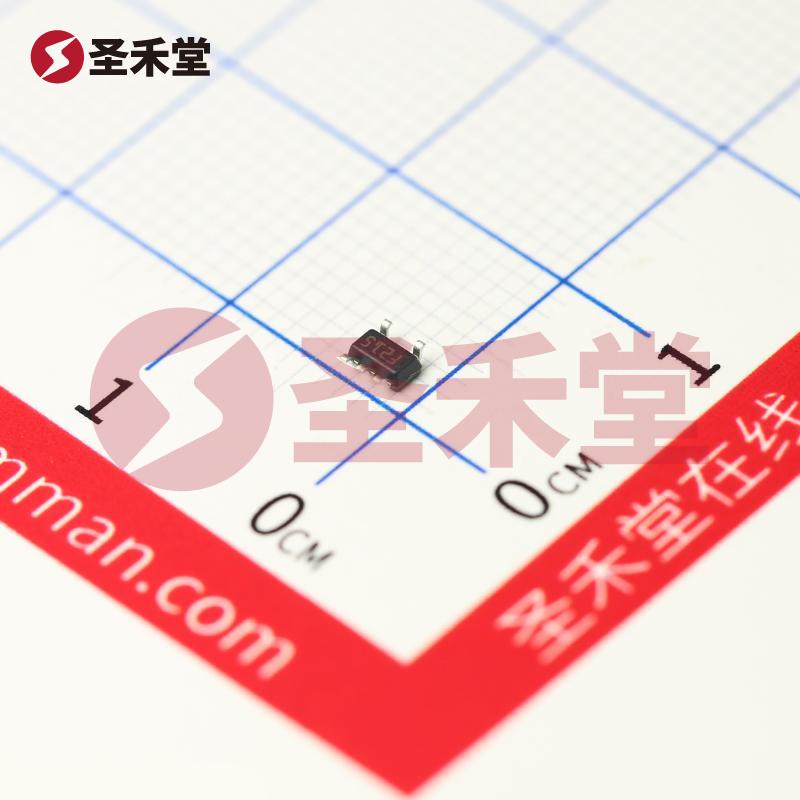

TS1851ILT采用的是SOT-23-5封装，适合表面贴装（SMD）技术，体积小巧，便于高密度布线设计。其尺寸和形状确保了良好的电气性能和散热特性，特别适合于空间受限的应用环境。

应用场景

TS1851ILT运算放大器具备广泛的应用场景，主要包括：

• 传感器接口：其高输入阻抗和低偏置电流特性非常适合用于温度传感器、压力传感器及其他类型的传感器信号的处理。
• 音频应用：适用于低音频信号放大，其中的Rail-to-Rail输出特性可以充分利用电源电压，提高音频信号质量。
• 便携式设备：极低的静态功耗使得该放大器是手持设备及移动设备的理想选择，延长了电池使用时间。
• 工业控制系统：在采集传感器信号并进行处理时，TS1851ILT可提供高准确度和高线性的信号放大。

总结

综上所述，TS1851ILT是一款性能优越、应用广泛的通用运算放大器。其低功耗、高增益带宽积和宽工作电压范围，使其成为设计各种电子设备时的理想选择。意法半导体凭借其优秀的设计和可靠的产品质量，确保了TS1851ILT不仅能满足现代电子设备日益增长的性能需求，同时还能在高效能与低功耗之间取得良好平衡。设计工程师可以依赖该产品，来实现高效、低损耗的信号放大解决方案。
