TIP107

TIP107 产品概述

TIP107 是一款由意法半导体（STMicroelectronics）推出的高性能达林顿型PNP晶体管，专为需要高集电极电流与高电流增益的应用场景而设计。该器件主要适用于功率放大、开关电源、马达驱动及其他高功率控制电路等领域。TIP107 以其卓越的电气性能和可靠的工作特性而受到广泛应用。

主要规格

TIP107 的关键电气参数包括：

• 额定功率：最大功率为2W，适合中等功率的应用需求。
• 集电极电流（Ic）：可以承受的最大集电极电流为8A，显示出其在大电流负载下的能力。
• 集射极击穿电压（Vce）：该器件的极限击穿电压为100V，使其能够适应较高电压的工作环境。
• 饱和压降（Vce(sat)）：在最大Ic（8A）时，饱和压降最高可达2.5V，在80mA时也有良好的表现。
• 集电极截止电流（Ic(off)）：在集电极截止状态时的最大电流为50µA，显示出较低的漏电流特性。
• 电流增益（hFE）：在3A和4V的条件下，最小直流电流增益为1000，确保在驱动负载时能够保持良好的增益特性。

结构与封装

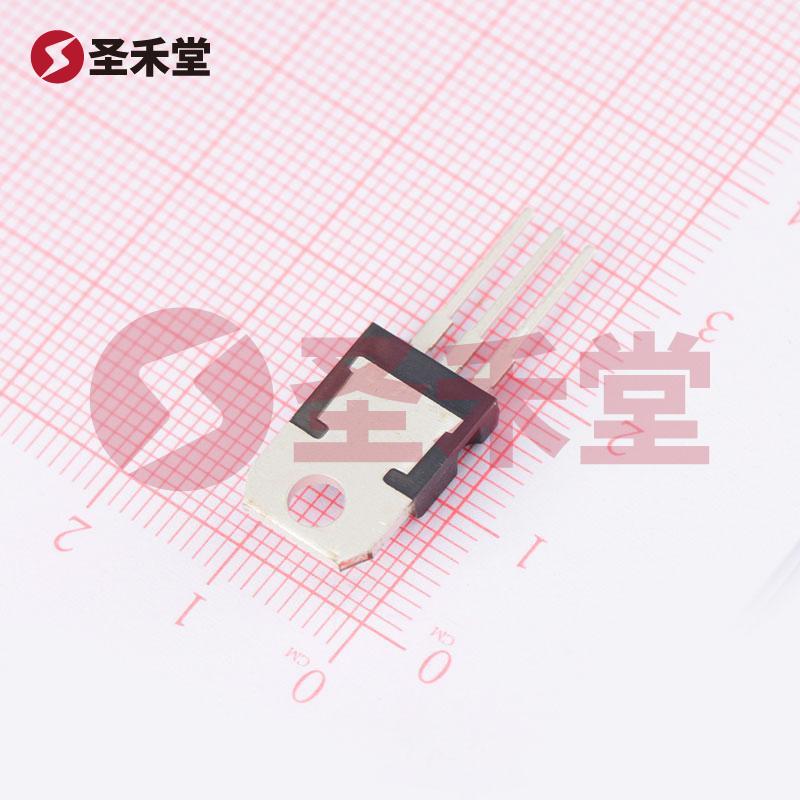

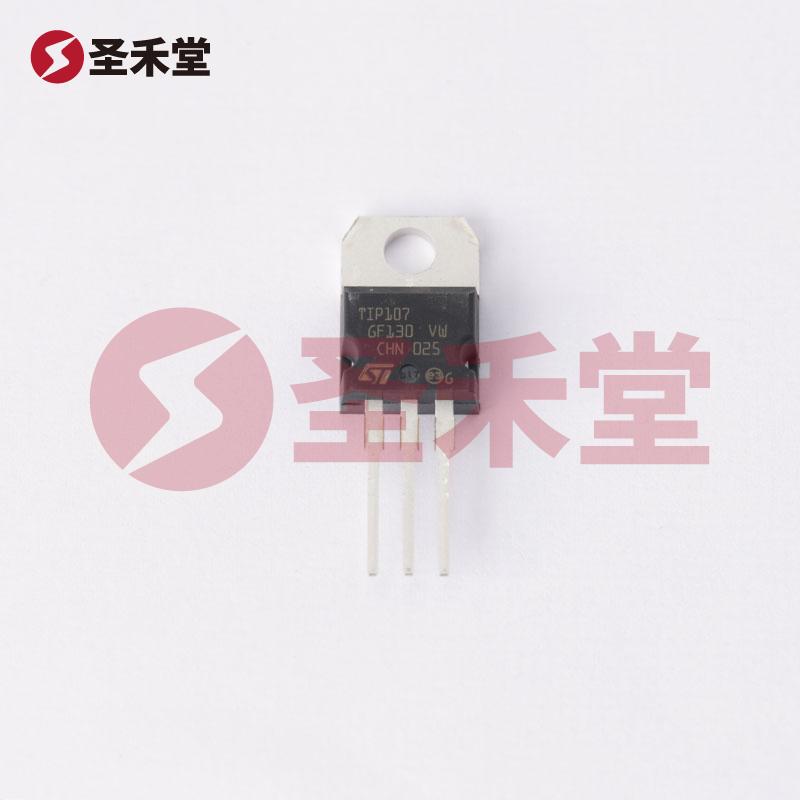

TIP107 采用 TO-220-3 封装，这种封装形式不仅增强了散热特性，还便于在各种电子电路中进行安装。这种通孔式安装设计使得器件易于焊接和安装，适合于各种制作工艺，无论是立体式电路板还是传统的焊接方式，该封装都能提供良好的支持。

工作温度

TIP107 的工作温度范围广泛，最高工作结温可达150°C。这种特点使其在高负载、高温环境下仍能保持稳定的性能，尤其适合在汽车电子、工业控制等领域应用。

应用场合

TIP107 的高电流与高增益特性，使其极为适合在以下应用场景中发挥作用：

1. 功率放大器：可以用于音频功率放大器和射频功率放大器中，提供较高的增益和功率输出。
2. 马达驱动：在直流电机和步进电机驱动电路中，TIP107 可以作为开关元件，控制电机的启停和转速。
3. 开关电源：在开关电源电路中，TIP107 负责电压和电流的调节，确保输出稳定。
4. 电子开关：可用于各种电子开关和负载控制电路中，实现控制信号到动力的快速转换。

总结

总的来说，TIP107 是一款具备高集电极电流、优异电流增益和可靠性，并在较宽温度范围内工作的达林顿型PNP晶体管。它的这一系列特性，使其成为多种电子应用中不可或缺的组件，非常适合需要高电流与高增益的电力驱动和控制解决方案。在设计和开发过程中，利用 TIP107 可以有效提升系统的整体效率与可靠性。
