TCMT1107
TCMT1107参数
| 输入类型 | DC | 通道数目 | 1 |
| 隔离电压 | 3750Vrms | 输出电压(最大) | 70V |
| 输出电流(Max) | 50mA | 产品类型 | 晶体管输出 |
| 通道数 | 1 | 电压 - 隔离 | 3750Vrms |
| 电流传输比（最小值） | 80% @ 5mA | 电流传输比（最大值） | 160% @ 5mA |
| 接通 / 关断时间（典型值） | 9.5µs，8.5µs | 上升/下降时间（典型值） | 5.5µs，7µs |
| 输出类型 | 晶体管 | 电压 - 输出（最大值） | 70V |
| 电流 - 输出/通道 | 50mA | 电压 - 正向 (Vf)（典型值） | 1.35V |
| 电流 - DC 正向 (If)（最大值） | 60mA | Vce 饱和压降（最大） | 300mV |
| 工作温度 | -40°C ~ 100°C | 安装类型 | 表面贴装型 |
| 封装/外壳 | 4-SOIC（0.173"，4.40mm 宽） | 供应商器件封装 | 4-SOP |
TCMT1107手册
TCMT1107概述
TCMT1107 产品概述
一、产品简介

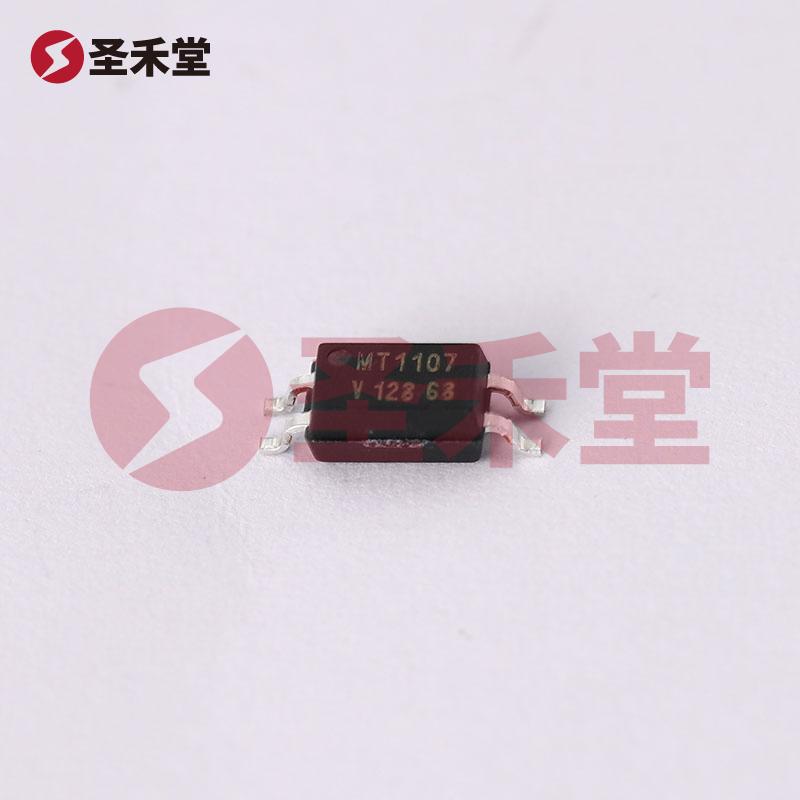

TCMT1107 是一款由 VISHAY（威世）公司生产的高性能单通道晶体管输出光耦合器，旨在满足电气隔离和信号传输的需求。此元器件具有优异的电气特性和广泛的应用场景，尤其适用于各种需要隔离和控制的模块化设计和电路中。TCMT1107 可以在高温环境下稳定工作，其工作温度范围为-40°C 到 100°C，适应性强，在工业、汽车和消费类电子等领域具有广泛的应用。
二、基本参数
输入类型: TCMT1107 支持直流（DC）输入，能够高效地将输入信号转换为光信号进行隔离。
通道数目: 产品设计为单通道（1），满足常见的隔离需求。
隔离电压: 本产品具有高达 3750Vrms 的优良隔离电压，确保在高压环境下的安全操作。
输出电压和电流: 最大输出电压为 70V，输出电流可达到 50mA，适应多种电气隔离与驱动要求。
产品类型: TCMT1107 采用晶体管输出技术，保证了快速响应和高可靠性。
电流传输比: 在 5mA 的条件下，电流传输比的最小值为 80%，最大值可达 160%，这使得该光耦在实现传输时具有良好的效率和稳定性。
开关时间: TCMT1107 的开关时间非常短，典型的接通/关断时间为 9.5µs 和 8.5µs，分别适应不同的应用需求。同时，其上升和下降时间为 5.5µs 和 7µs，推动信号的快速变化和高频特性。
正向压降: 该光耦的典型正向压降（Vf）为 1.35V，能够有效降低功率损耗，提高效率。
饱和压降: Vce 的饱和压降最大值为 300mV，这是降低热损耗的重要指标。
安装类型: TCMT1107 采用表面贴装型（SMD）设计，便于在各种现代电子设备中进行紧凑布局。

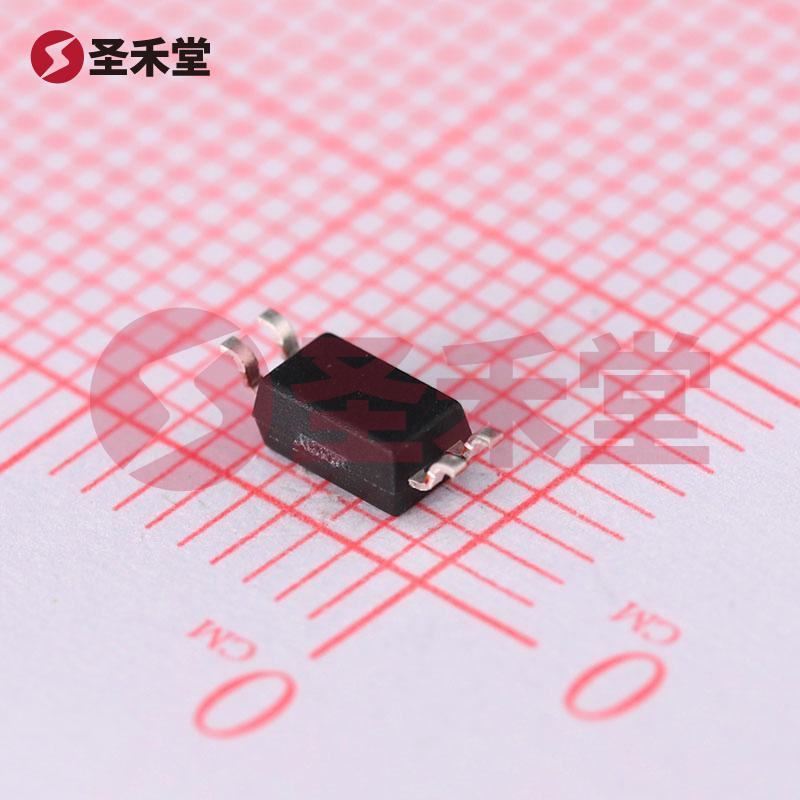

封装: 使用紧凑的 4-SOP 封装（0.173"，4.40mm 宽），适合于小型化的电子产品设计。
三、应用场景
TCMT1107 光耦合器广泛应用于多个领域。这包括但不限于：
- 工业自动化: 在PLC、传感器和执行器之间提供安全的电气隔离，确保系统稳定。
- 汽车电子: 适用于车载电子控制单元（ECU）的信号隔离，有效降低干扰。
- 消费类电子: 应用于电源管理和控制电路中，提高产品的安全性和可靠性。
- 医疗设备: 在需要高安全标准的医疗仪器中，以确保患者安全和设备的稳定功能。
四、总结
TCMT1107 作为一款高性能晶体管输出光耦，凭借其出色的电气特性、良好的隔离电压和快速响应时间，秉承了 VISHAY 一贯的品质保证，适合于多种电气隔离和信号传输的应用需求。无论是在严苛的工业环境，还是在精密的消费产品中，TCMT1107 可以为设计师和工程师提供理想的解决方案，助力于高效、安全的电子系统开发。
