STPS10H100CT

STPS10H100CT 产品概述

一、产品简介

STPS10H100CT 是由意法半导体（STMicroelectronics）生产的一款高性能肖特基二极管，采用 TO-220-3 封装。这款二极管设计用于高功率应用，拥有卓越的电气特性和可靠性，广泛适用于开关电源、电池管理系统以及各种需要快速整流的电路。

二、关键参数

该二极管的一些关键参数如下：

• 直流反向耐压（Vr）: 最大值为 100V，适合在高压环境下工作。
• 平均整流电流（Io）: 5A，能够满足大多数中高功率应用的需求。
• 正向压降（Vf）: 在 5A 时的正向压降为 730mV，这一特性能够有效降低能量损耗，提高效率。
• 反向泄漏电流: 在 100V 时，仅为 3.5µA，这表明该器件具有良好的反向电流特性，能够减少待机损耗。
• 工作温度 - 结: 最大工作温度为 175°C，适应于高温环境，确保器件的稳定性和长寿命。

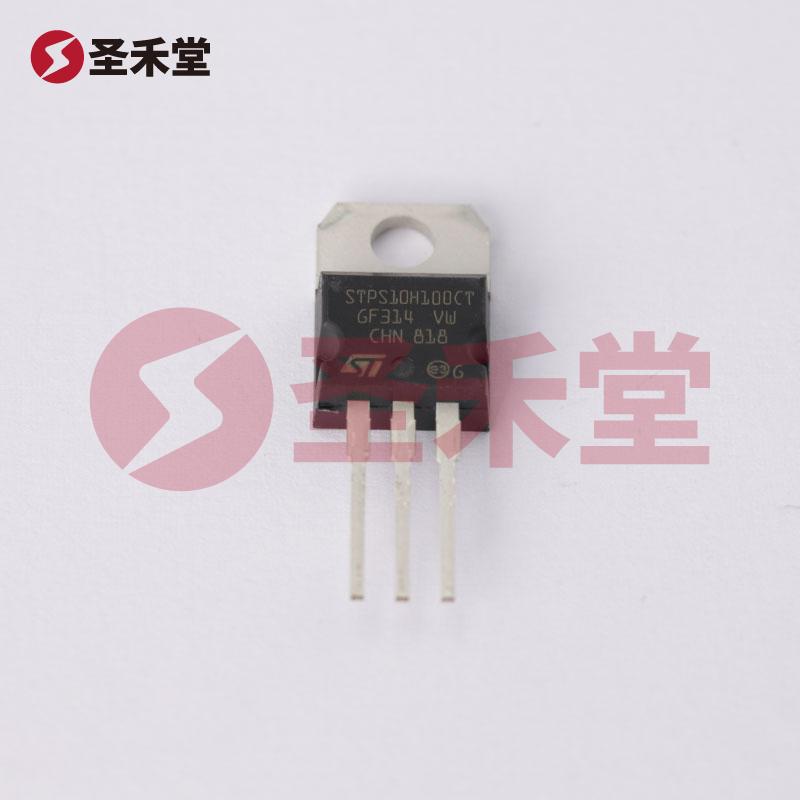

• 封装类型: TO-220-3，适合于通孔安装，便于散热，适合于需要较强散热能力的应用场景。

三、性能优势

1. 低正向压降: STPS10H100CT 的 730mV 的正向压降不仅降低了在高电流下的功率损耗，同时也减少了系统的热负载，提高整体系统效率。

2. 快速恢复性能: 本产品的快速恢复特性使其能够在频繁开关的应用中表现优异，响应时间小于 500ns。这一特性使其在开关电源和其他高频应用中尤为受欢迎。

3. 优异的温度特性: 具备高达 175°C 的工作结温，使得 STPS10H100CT 可以在严格的温度条件下工作，从而提高了应用的设计弹性。

4. 高抗反向泄漏能力: 仅 3.5µA 的反向泄漏电流为应用设计提供了更高的效率和更少的干扰，适用于对电流泄露有严格要求的电路设计。

四、应用领域

STPS10H100CT 的应用广泛，主要包括但不限于：

• 开关电源: 由于其优良的整流特性和低压降，适合用作开关电源的整流器。
• DC-DC 转换器: 在转换效率至关重要的电源管理系统中，作为整流装置。
• 电池充电器: 用于快速和高效的电池充电解决方案。
• LED 驱动电路: 在 LED 照明和驱动电路中有很高的应用潜力。
• 电机驱动: 在电机控制和驱动电路中，同样适用。

五、总结

STPS10H100CT 肖特基二极管以其优异的电气特性和高温工作能力，成为高效电源管理和开关电源设计中的理想选项。它以低正向压降、快速恢复时间以及极具竞争力的反向特性，确保了电子设备在各种工作条件下的稳定性和效率。无论是个人电子产品、工业设备或是消费类电子产品，STPS10H100CT 都能为设计工程师提供可靠的解决方案，并满足现代市场对高效、紧凑和高性能元器件日益增长的需求。
