漏源电压(Vdss) | 60V | 连续漏极电流(Id)(25°C 时) | 24A(Tc) |
栅源极阈值电压 | 2.5V @ 250uA | 漏源导通电阻 | 40mΩ @ 12A,10V |
最大功率耗散(Ta=25°C) | 60W(Tc) | 类型 | N沟道 |
FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 24A(Tc) | 驱动电压(最大 Rds On,最小 Rds On) | 5V,10V |
不同 Id、Vgs 时导通电阻(最大值) | 40 毫欧 @ 12A,10V | 不同 Id 时 Vgs(th)(最大值) | 2.5V @ 250µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | 13nC @ 10V | Vgs(最大值) | ±18V |
不同 Vds 时输入电容 (Ciss)(最大值) | 660pF @ 25V | 功率耗散(最大值) | 60W(Tc) |
工作温度 | -55°C ~ 175°C(TJ) | 安装类型 | 表面贴装型 |
供应商器件封装 | DPAK | 封装/外壳 | TO-252-3,DPak(2 引线 + 接片),SC-63 |

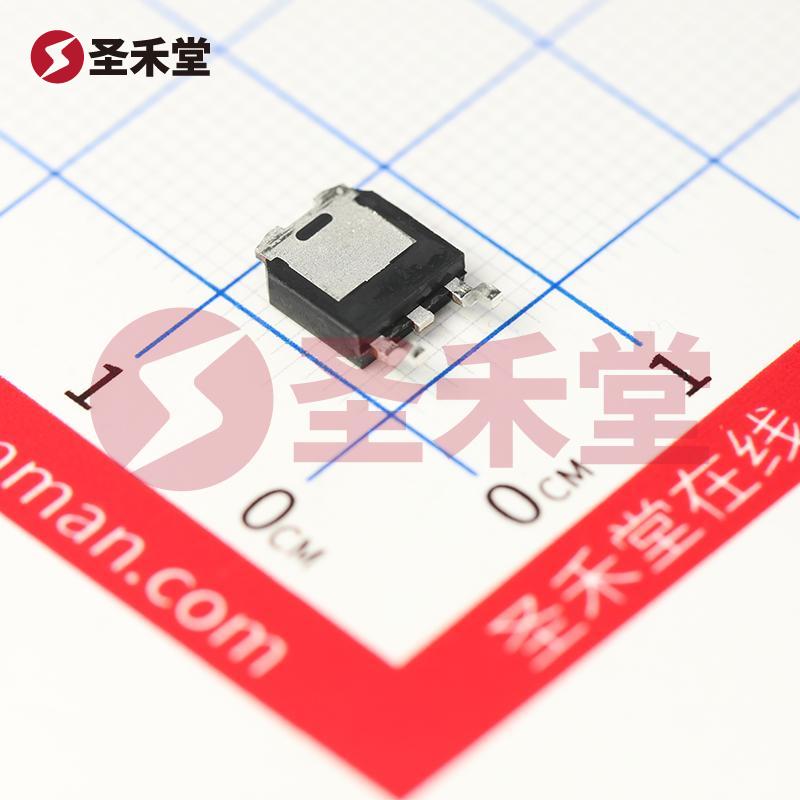

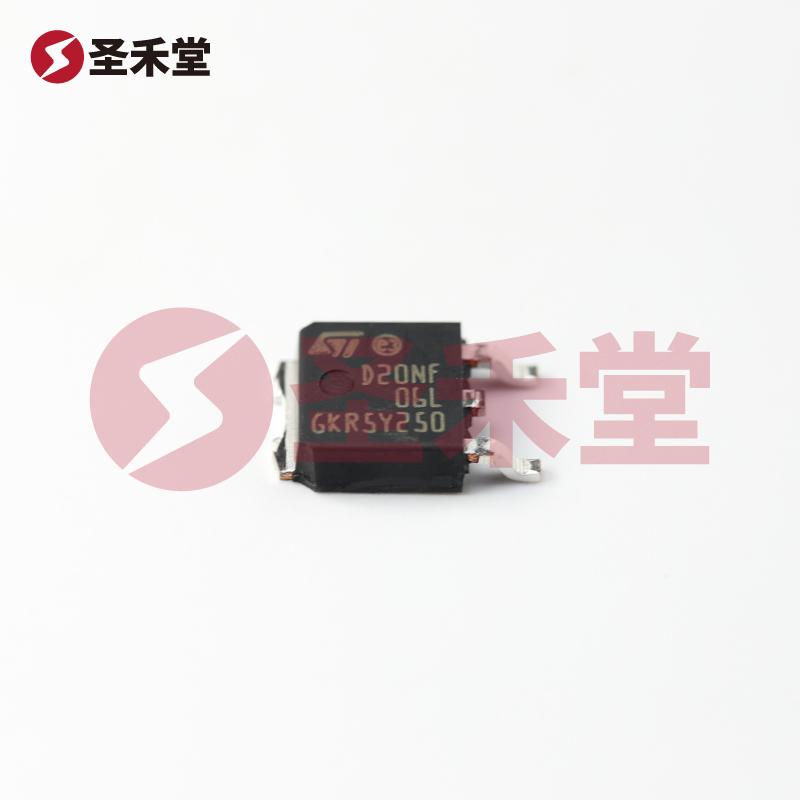

STD20NF06LT4 是由意法半导体(STMicroelectronics)推出的一款高性能 N 沟道金属氧化物场效应管(MOSFET),广泛应用于电源管理和电流开关等领域。该器件的额定参数展现出其在多种应用中出色的性能,尤其在需要处理高电压和大电流的场合下,STD20NF06LT4表现尤为突出。
STD20NF06LT4 的电气性能表现优越,不仅在高负载情况下具有低的导通电阻,还具备较低的输入电容(Ciss),在 25V 时输入电容最大值为 660pF。这一特性使得在高频开关应用中能有效降低开关延迟和功耗。
该器件采用 DPAK(TO-252-3)封装,具有良好的热管理性能和较小的安装面积。DPAK 封装使其能够方便地进行机器焊接,从而提升制造效率,并适合于自动化装配线。
STD20NF06LT4 可广泛应用于多个领域,包括但不限于:
与同类产品相比,STD20NF06LT4 的优势在于:
STD20NF06LT4 是一款功能全面、性能优异且具备高性价比的 N 沟道 MOSFET,适用于多种工业及消费电子应用。其低导通电阻、高电流承载能力、多种工作条件下的可靠性使其成为工程师在设计电源管理和电机控制应用时的理想选择。
