SS1H10-E3/61T

产品概述：SS1H10-E3/61T

1. 产品简介

SS1H10-E3/61T是VISHAY（威世）公司生产的一款高性能肖特基二极管。这款二极管专为需要高效率和高速度反向恢复特性的应用而设计，适合各种电子设备中作为整流和保护元件。其独特的电气特性和紧凑的封装提供了良好的散热能力和设计灵活性，使其成为工业、汽车和消费电子市场中可靠的解决方案。

2. 关键参数

• 直流反向耐压（Vr）: 该二极管能承受的最大反向电压为100V，适合在各种电压环境中使用，包括高压电源和逆向保护电路。
• 平均整流电流（Io）: SS1H10-E3/61T支持的平均整流电流为1A，能够满足绝大多数中小功率应用的需求。
• 正向压降（Vf）: 在1A的典型负载条件下，其正向压降为770mV，这意味着在传输电流时的能量损耗较低，有助于提高整体系统效率。
• 速度: 该二极管具备快速恢复特性，恢复时间小于500纳秒，使其在高频开关电源应用中表现卓越。
• 反向泄漏电流: 在100V时反向泄漏电流仅为1微安，彰显其优秀的反向特性，这对于电源转换和整流电路尤为重要。
• 工作温度: 结温可达175°C，适用于高温环境下的工作，确保在严苛的条件下仍然保持稳定性能。

3. 封装与安装

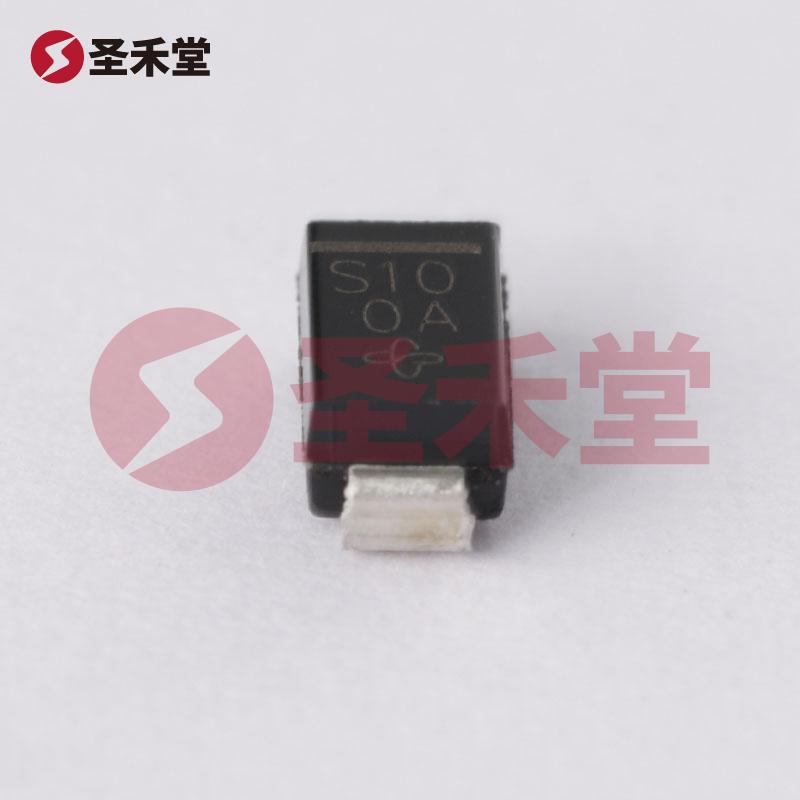

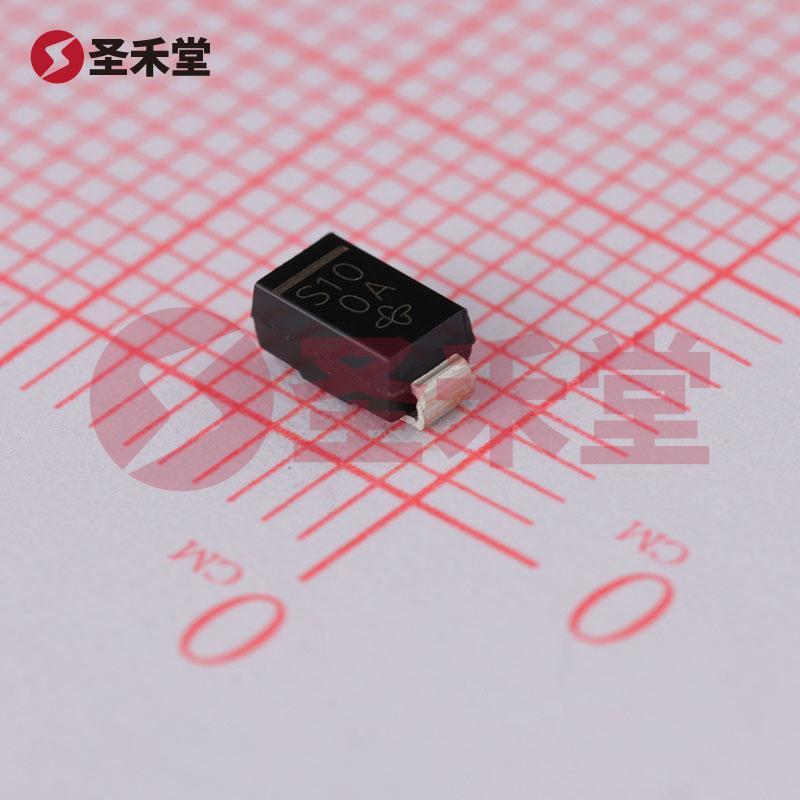

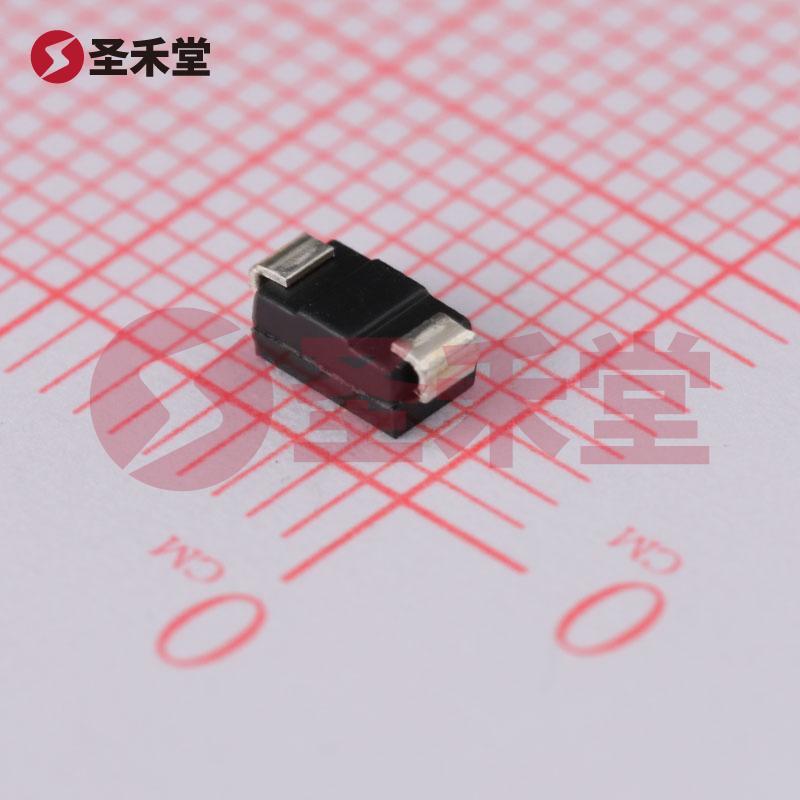

SS1H10-E3/61T采用DO-214AC（SMA）表面贴装封装，这种封装不仅体积小，方便PCB设计，还提供良好的电气连接性和散热性能。表面贴装型设计使其易于在现代自动化装配线路中集成，符合多种生产工艺的需求。

4. 应用场景

SS1H10-E3/61T二极管广泛应用于以下领域：

• 电源管理: 可用于开关电源、直流-直流转换器和电源适配器中的整流和反向保护，帮助确保系统的运行稳定。
• 汽车电子: 显著的耐压和温度特性使该二极管适合于汽车电气组件，如电机驱动、充电设备及其他要求高可靠性的应用。
• LED驱动: 在LED驱动电路中，能够有效降低损耗，提升整机效率。
• 消费电子: 为手机、平板电脑等消费类产品提供高效的能量转换和保护。

5. 性能优势

SS1H10-E3/61T肖特基二极管的设计考虑了高性能和高效率的需求，其快速恢复特性和低正向压降使其在高频率操作中优于传统的PN结二极管。此外，低反向泄漏电流有利于减少在待机状态下的能量损耗，从而提高整体系统的能效表现。这些优势使得SS1H10-E3/61T成为了业内设计师和工程师的优选之一。

结论

综上所述，VISHAY SS1H10-E3/61T是一款结合了优越性能和可靠性的肖特基二极管，其在高频、低损耗及高温应用中的表现令人称道。作为一种理想的整流解决方案，SS1H10-E3/61T为各种电子设备提供了良好的电源管理与保护，广泛适用于多个行业领域。无论是高效能的电源应用，还是复杂的汽车电子系统，SS1H10-E3/61T都可以提供出色的性能，推动现代电子设备的持续进步和发展。
