SQ2308CES-T1_GE3
品牌 :
VISHAY(威世)
封装 :
SOT-23（TO-236AB）
包装 :
编带
重量 :
0.035g
描述 :
场效应管(MOSFET) 2W 60V 2.3A 1个N沟道 SOT-23
库存 :
5456(起订量1,增量1)
批次 :
2年内数量 :
X
1.59按整 :
圆盘(1圆盘有3000个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥1.59
--
100+
￥1.22
--
750+
￥1.02
--
1500+
￥0.927
--
3000+
￥0.85
--
30000+
产品参数
产品手册
产品概述
SQ2308CES-T1_GE3参数
| 漏源电压（Vdss） | 60V | 连续漏极电流（Id）（25°C 时） | 2.3A(Tc) |
| 栅源极阈值电压 | 2.5V @ 250uA | 漏源导通电阻 | 150mΩ @ 2.3A,10V |
| 最大功率耗散（Ta=25°C） | 2W(Tc) | 类型 | N沟道 |
| FET 类型 | N 通道 | 技术 | MOSFET（金属氧化物） |
| 25°C 时电流 - 连续漏极 (Id) | 2.3A（Tc） | 驱动电压（最大 Rds On，最小 Rds On） | 4.5V，10V |
| 不同 Id、Vgs 时导通电阻（最大值） | 150 毫欧 @ 2.3A，10V | 不同 Id 时 Vgs(th)（最大值） | 2.5V @ 250µA |
| 不同 Vgs 时栅极电荷 (Qg)（最大值） | 5.3nC @ 10V | Vgs（最大值） | ±20V |
| 不同 Vds 时输入电容 (Ciss)（最大值） | 205pF @ 30V | 功率耗散（最大值） | 2W（Tc） |
| 工作温度 | -55°C ~ 175°C（TJ） | 安装类型 | 表面贴装型 |
| 供应商器件封装 | SOT-23（TO-236AB） | 封装/外壳 | TO-236-3，SC-59，SOT-23-3 |
SQ2308CES-T1_GE3手册
SQ2308CES-T1_GE3概述
产品概述：SQ2308CES-T1_GE3
一、概述
SQ2308CES-T1_GE3是一款由威世(VISHAY)公司生产的高性能N沟道金属氧化物半导体场效应管（MOSFET），旨在满足多种电子应用的需求。该器件具有60V的漏源电压（Vdss）、2.3A的持续漏极电流（Id @ 25°C），以及优越的导通性能，非常适合用于功率开关、信号放大和电流控制等场景。该MOSFET采用SOT-23封装，适合表面贴装，便于集成到现代电子电路中。
二、主要参数
- 漏源电压（Vdss）： 最高可达60V，这是其最大的工作电压限制，使其能够处理多种中压应用。
- 连续漏极电流（Id）： 在25°C环境下，最大持续电流为2.3A，为中等功率应用提供了可靠的电流承载能力。
- 导通电阻（Rds On）： 在10V的栅极电压和2.3A的漏极电流下，导通电阻低至150mΩ，降低了在高电流条件下的功率损耗，提高了能效。
- 栅源极阈值电压（Vgs(th)）： 栅源电压阈值为2.5V @ 250µA，这使其在较低电压下仍能迅速导通，有助于提升驱动性能。
- 驱动电压： 在开启状态下，最小和最大驱动电压分别为4.5V和10V，兼容多种标准的逻辑驱动信号。
- 工作温度范围： 器件的工作温度范围广泛，负载可以在-55°C至175°C的环境中稳定运行，适应高温和低温环境下的应用需求。
- 功率耗散（Pd）： 在25°C的环境下，最大功耗为2W，为设计提供了充分的安全余量。
三、应用场景
SQ2308CES-T1_GE3适用于多种电子应用，包括但不限于：
- 电源管理： 作为开关元件在电源转换、DC-DC转换器、升压/降压电路中使用，以实现高效的电能转换。
- 电动机驱动： 助于控制电动机的开启和关闭，可用于智能家居设备和工业自动化。
- 信号调节： 用于音视频设备的信号放大和切换功能，保障信号的稳定传输。
- 电池管理： 在蓄电池应用中用于过充、过放保护，通过高灵敏度开关控制电池流向。
- LED驱动： 适合用于LED照明电路，通过调节电流实现光强的变化。
四、封装和安装

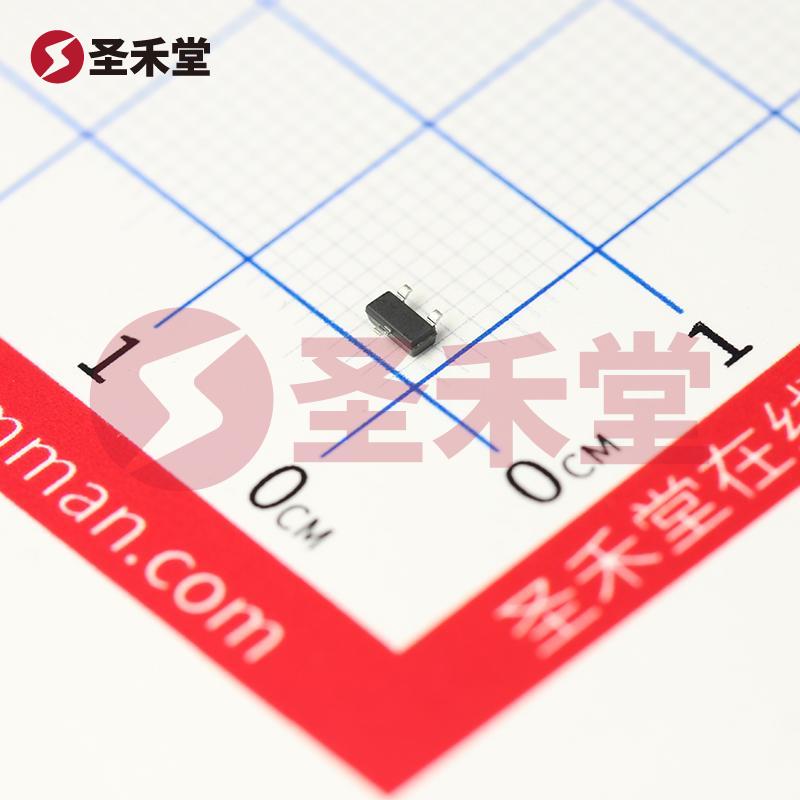

SQ2308CES-T1_GE3采用SOT-23（TO-236AB）封装形式，是一款表面贴装型器件。其小巧的尺寸和轻便的重量使其特别适合于空间受限的应用场合。同时，表面贴装技术也使得其在生产过程中可以实现更高的自动化程度，提高工艺效率。
五、总结
总体而言，SQ2308CES-T1_GE3是一款出色的N沟道MOSFET，凭借其高整合度、低功耗和宽广的工作温度范围，能够满足现代电子产品对性能、效率和稳定性的严格要求。作为源于威世的可靠器件，SQ2308CES-T1_GE3在电气性能、热管理和使用便利性等方面均具有明显优势，是多种电子设计中的理想选择。无论是在消费电子、工业设备还是通信系统中，SQ2308CES-T1_GE3都能提供优异的性能支持。
