SMBJ30A-13-F
SMBJ30A-13-F参数
| 极性 | Unidirectional | 峰值脉冲电流（10/1000us） | 12.4A |
| 箝位电压 | 48.4V | 击穿电压（最小值） | 33.3V |
| 反向关断电压（典型值） | 30V | 类型 | 齐纳 |
| 单向通道 | 1 | 电压 - 反向断态（典型值） | 30V |
| 电压 - 击穿（最小值） | 33.3V | 不同 Ipp 时电压 - 箝位（最大值） | 48.4V |
| 电流 - 峰值脉冲 (10/1000µs) | 12.4A | 功率 - 峰值脉冲 | 600W |
| 电源线路保护 | 无 | 应用 | 通用 |
| 工作温度 | -55°C ~ 150°C（TJ） | 安装类型 | 表面贴装型 |
| 封装/外壳 | DO-214AA，SMB | 供应商器件封装 | SMB |
SMBJ30A-13-F手册
SMBJ30A-13-F概述

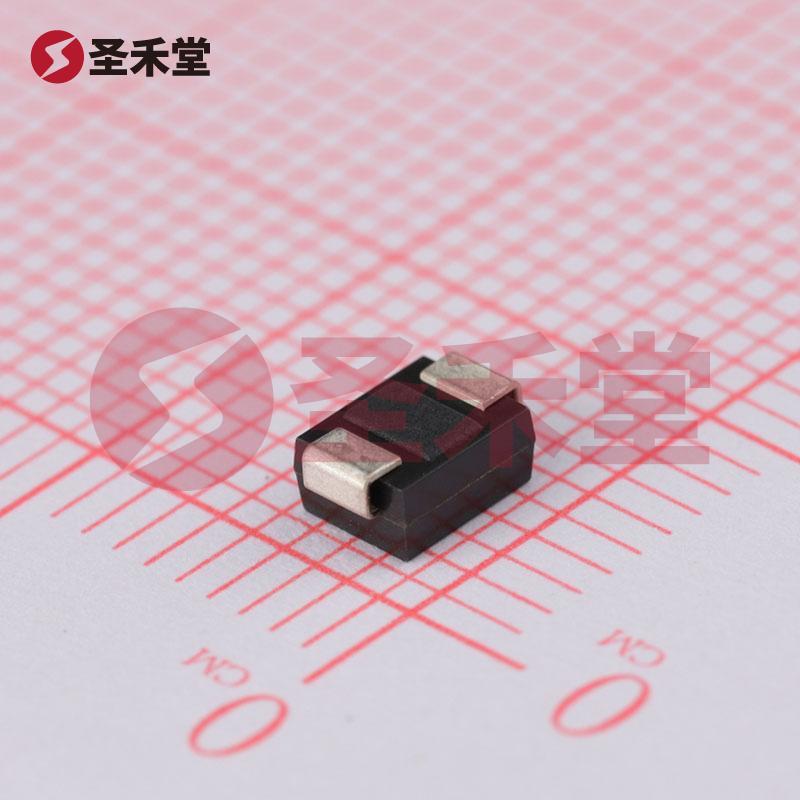

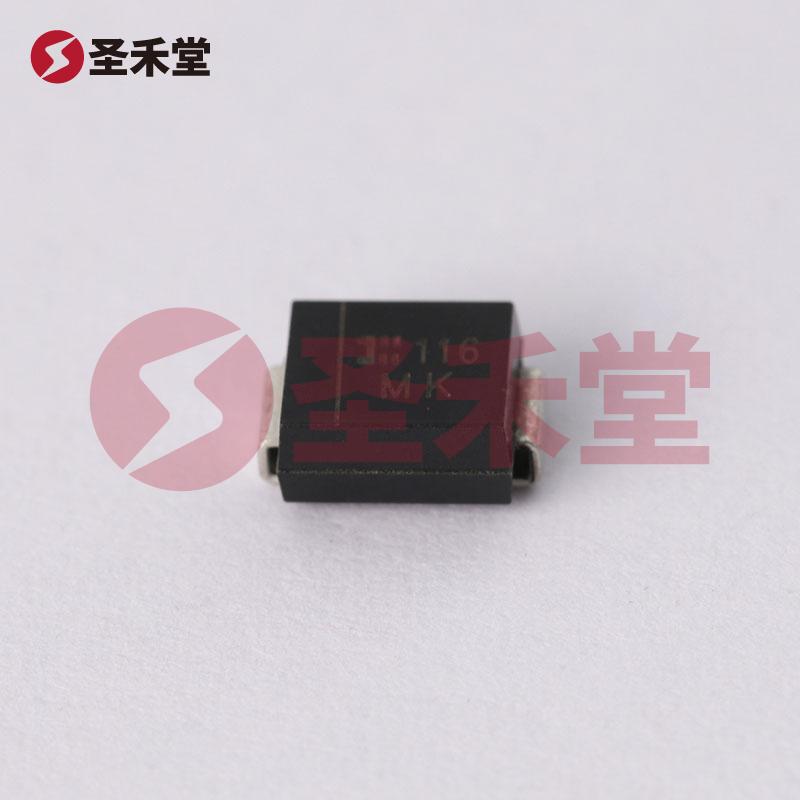

产品概述：SMBJ30A-13-F 电视S二极管
基本信息 SMBJ30A-13-F 是一种表面贴装型 (SMD) 电视S二极管，采用 SMF 封装 (DO-214AA)。该器件广泛应用于各种电路中的电压瞬变抑制，能够有效保护电子组件免受过电压和瞬态干扰的影响。作为一种单向齐纳二极管，它的主要功能是提供电压箝位，并在过电压情况下保护后续的负载。
电气特性
峰值脉冲电流 (Ipp)：该器件在 10/1000 微秒脉冲信号下的峰值脉冲电流能够达到 12.4A，足以满足大多数电源和信号线路的保护需求。
击穿电压：其最小击穿电压为 33.3V，确保在过电压条件下能够及时导通，从而保护电路中的敏感元件。
箝位电压：在电流达到 12.4A 的情况下，器件的最大箝位电压为 48.4V，这使得它在处理瞬态电压时，不但能够开始导通，同时在电流返回至正常水平后不会引发过多的电压。
反向关断电压：该二极管的反向关断电压的典型值为 30V，确保在正常工作状态下能够有效阻止不必要的电流流动，从而避免电路损坏。
功率处理能力：峰值脉冲功率可达 600W，表明它能够在瞬态情况下承受一定的能量，而不对器件本身产生破坏。
温度范围与可靠性 SMBJ30A-13-F 的工作温度范围非常宽，覆盖 -55°C 至 +150°C。这一特性确保了它在极端环境条件下的稳定性与可靠性，适用于各种要求严格的工业应用、汽车电子和消费电子。
应用场景 SMBJ30A-13-F 适合多种应用，包括但不限于：
- 电子设备的电源线保护
- 通信设备中的高压脉冲保护
- 汽车电路的电压抑制
- 家电产品中的瞬态电压保护
- 工业控制系统的过电压保护
优势
小型化与高效性：由于其表面贴装型的设计，SMBJ30A-13-F 适合现代电子设备的小型化需求，同时由于其高箝位电压和快速响应特性，它能够有效地保护电路。
良好的热性能：宽温度范围和优秀的热性能使得该器件适合在各种恶劣条件下正常工作。
通用性：该器件的通用性强，可以广泛应用于多种领域的电子产品中，为设计师提供了灵活的电路保护解决方案。
总结 SMBJ30A-13-F 是一款性能优越的齐纳二极管，专为处理瞬态电压而设计。凭借其高峰值脉冲电流、良好的箝位电压和广泛的工作温度范围，它为现代电子设备提供了可靠的过电压保护。无论是工业控制、消费电子，还是汽车电子，SMBJ30A-13-F 都是电路设计中的重要选择。其设计符合高科技和高可靠性的行业标准，是保护电子设备的理想方案。
