SM8S20AHE3/2D

SM8S20AHE3/2D 产品概述

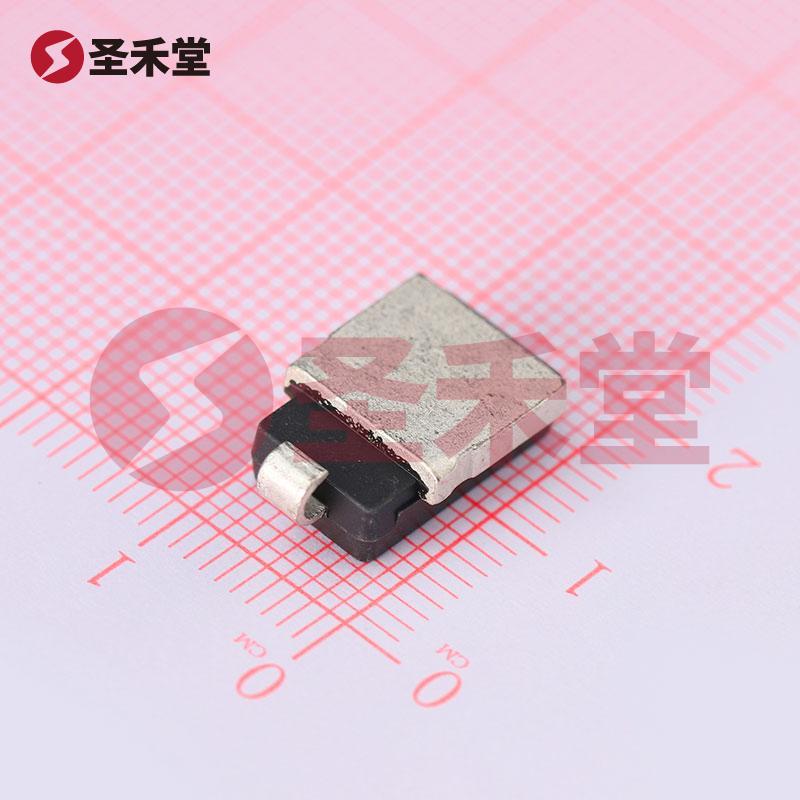

SM8S20AHE3/2D 是由 VISHAY（威世）公司制造的一款高性能齐纳二极管，设计用于反向电压保护和过电压抑制。这款器件采用 DO-218AB 封装，采用表面贴装技术（SMT），可以方便地集成到各种电子电路中，特别适合于汽车电子应用环境。

主要特性

1. 反向工作电压：该器件的最大反向工作电压为 20V，能够在电路设计中有效限制反向电压，确保下游元件的安全。

2. 击穿电压：SM8S20AHE3/2D 的击穿电压（最小值）为 22.2V，保证了当电压超过 20V 时，能够稳定地导通，从而防止设备受到过压损伤。

3. 钳位电压：在电流过大的情况下，该器件能够提供最大钳位电压 32.4V，有效保护电路中的敏感元件，避免因过压造成损坏。

4. 峰值脉冲电流：此器件的峰值脉冲电流可达到 204A（10/1000μs），这使其在遭受瞬态电压干扰时的承载能力大大增强，能够应对各种突发的电流激增情况。

5. 功率处理能力：SM8S20AHE3/2D 具有高达 6600W（6.6kW）的峰值脉冲功率处理能力，使其能够在高功率应用中胜任自如。

6. 宽工作温度范围：该器件设计的工作温度范围为 -55°C 至 175°C，适应性强，可以在严酷的环境条件下正常工作，特别是汽车电子应用中，温度变化频繁且极端。

7. 安装类型：由于采用表面贴装型封装，SM8S20AHE3/2D 在设计中可以大幅减小占板面积，提高电路整体集成度，同时提供良好的电气性能和散热性能。

应用场景

SM8S20AHE3/2D 广泛应用于各种电子设备，尤其是汽车电子领域。具体应用包括：

• 车载电源保护：在汽车中，电源线路常常会遇到高电压尖峰，SM8S20AHE3/2D 可以有效地防止过电压对电源电路的损害。
• 信号线保护：对于信号传输线路（如控制信号和数据信号），该器件可以保护下游电路不受瞬间高电压影响，确保信号的完整性。
• 工业控制系统：不仅限于汽车，SM8S20AHE3/2D 也可用于各种工业控制系统中，提供可靠的电压保护，保障设备的稳定运行。

结论

综上所述，SM8S20AHE3/2D 是一款高性能的齐纳二极管，凭借其卓越的反向工作电压、击穿电压及峰值脉冲电流处理能力，成为汽车电子及工业控制领域的重要保护元件。其广泛的工作温度范围和耐用的封装设计，使其能够应对各种复杂的工作环境，是现代电子设备中不可或缺的保护元件。
