NTCS0603E3103FLT

NTCS0603E3103FLT 产品概述

概述

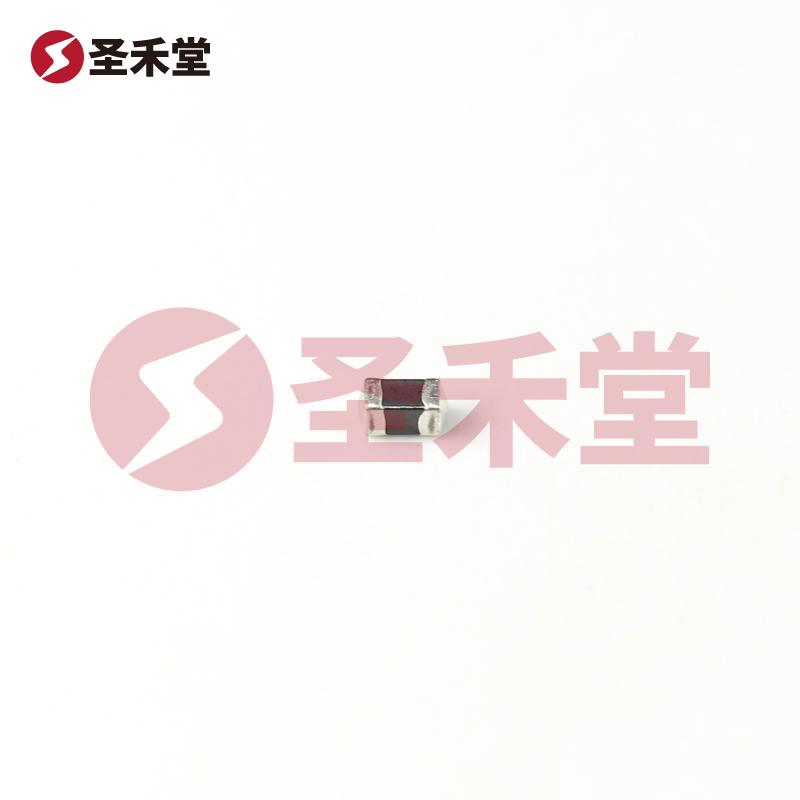

NTCS0603E3103FLT 是一款由 VISHAY（威世）公司制造的 NTC (负温度系数) 热敏电阻器。该热敏电阻器采用表面贴装形式，封装尺寸为0603（即1608公制），设计用于高精度温度测量和控制应用。由于其优越的温度特性和优化的性能参数，NTCS0603E3103FLT 广泛应用于消费电子、工业自动化、环境监测等领域。

基本参数

NTCS0603E3103FLT 的常温阻值为 10kΩ（25°C），这一特性使其在多个温度范围内保持良好的稳定性和可靠性。该元器件的功率额定值为 125mW，能够满足大多数中低功率应用的需求。其电阻精度为 ±1%，B 值的精度同样为 ±1%，确保了在温度变化时具有较好的线性响应。

温度特性

该热敏电阻具有高度可预测的温度特性，其中 B25/85 值为 3435K，表明了其在 25°C 到 85°C 之间的温度响应特性。这种温度响应性能使得 NTCS0603E3103FLT 非常适合应用于需要精确温度检测的场景，如温控器、温度传感器以及其他电子控制系统。

工作环境

NTCS0603E3103FLT 可在恶劣环境中工作，其工作温度范围为 -40°C 至 150°C。这种宽广的工作温度范围使其适用于极端温度条件下的应用，无论是高温工业环境还是寒冷的户外应用。

安装与兼容性

作为一款表面贴装型组件，NTCS0603E3103FLT 的引脚设计能够方便地与自动化生产设备兼容，适合于高密度电路板设计。0603 封装尺寸也使其在PCB布线路基中灵活配置，减少占用空间并提升整体设计的紧凑性。

应用领域

NTCS0603E3103FLT 热敏电阻器可以广泛应用于：

1. 消费电子: 用于智能手机、家用电器和其他智能设备中的温度监控。
2. 工业自动化: 在传感器和控制系统中，用于实时温度数据采集和处理。
3. 环境监测: 适用于气象仪器、环境监测设备等，实现对环境温度的准确检测。
4. 汽车电子: 在汽车的温度管理系统中，进行机油温度、冷却液温度等监测。

推荐使用与注意事项

在使用 NTCS0603E3103FLT 时，建议遵循以下基本注意事项：

• 确保其在规定的工作温度范围和功率额定值内运行，以避免元件损坏。
• 注意电路设计时的热应力，减少其他电子元件产生的热量对 NTC 的影响。
• 在 PCB Layout 设计中，避免将热敏电阻与热源元件近距离放置，以免影响测量准确性。

结论

NTCS0603E3103FLT 的高精度特性、宽广的工作温度范围和出色的性能使其成为温度测量和控制应用的理想选择。VISHAY（威世）作为享有盛誉的电子元器件制造商，其产品质量和应用范围均得到广泛认可。无论是在研发新产品还是升级现有设备中，NTCS0603E3103FLT 都能为工程师和设计师提供可靠的温度监测解决方案。
