NLV25T-101J-PF
NLV25T-101J-PF参数
| 精度 | ±5% | 额定电流 | 60mA |
| 直流电阻（内阻） | 21Ω | 电感值 | 100uH |
| 类型 | 绕线 | 材料 - 磁芯 | 铁氧体 |
| 电感 | 100µH | 容差 | ±5% |
| 额定电流（安培） | 60mA | 屏蔽 | 无屏蔽 |
| DC 电阻 (DCR) | 21 欧姆最大 | 不同频率时 Q 值 | 15 @ 796kHz |
| 频率 - 自谐振 | 12MHz | 工作温度 | -40°C ~ 105°C |
| 电感频率 - 测试 | 796kHz | 安装类型 | 表面贴装型 |
| 封装/外壳 | 1008（2520 公制） | 供应商器件封装 | 1008（2520 公制） |
| 大小 / 尺寸 | 0.098" 长 x 0.079" 宽（2.50mm x 2.00mm） | 高度 - 安装（最大值） | 0.075"（1.90mm） |
NLV25T-101J-PF手册
NLV25T-101J-PF概述
NLV25T-101J-PF 产品概述

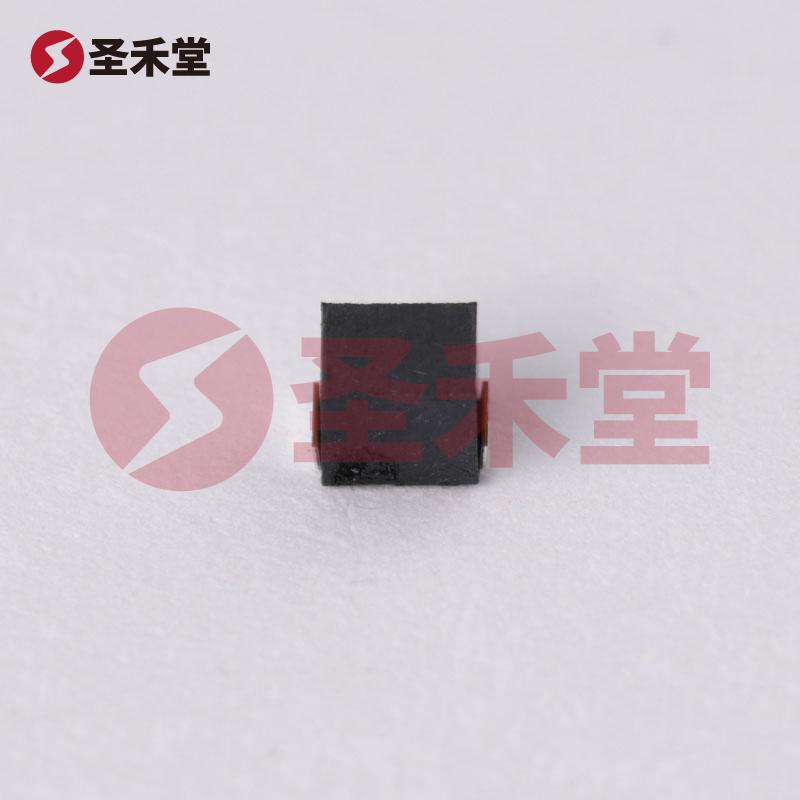

NLV25T-101J-PF 是一款由知名电子元器件制造商 TDK 生产的表面贴装功率电感器。这款电感器广泛应用于各种电子设备，尤其是在需要高性能和高可靠性的领域，如通信设备、计算机和消费电子产品。本产品以其优越的性能和高质量构建为特征，适用于电源管理、滤波、和充电系统等多种场景。
基本参数
NLV25T-101J-PF 的电感值为 100µH，具有 ±5% 的容差，适合对电感精度有一定要求的应用。它的额定电流为 60mA，直流电阻（DCR）为最大 21Ω。在高电流条件下，电感器的性能依赖于其直流电阻，因此设计师在选型时应考虑这两个参数的平衡。
性能特性
该电感器的 Q 值在频率 796kHz 时为 15，代表了其在高频应用中的效率。高 Q 值意味着电感器具有较小的能量损耗，进而提高了整体电路的性能。此外，NLV25T-101J-PF 的自谐振频率达到 12MHz，这一特性使得它能够在频率较高的信号场合中保持稳定的电感值，适合用于高频滤波器、振荡器和谐振回路等应用。
工作环境
NLV25T-101J-PF 设计的工作温度范围在 -40°C 到 +105°C 之间，确保了其在各种严酷环境中依然能够稳定工作。这使得该电感器特别适合工业应用和汽车电子等对温度和稳定性要求较高的场合。
安装与封装

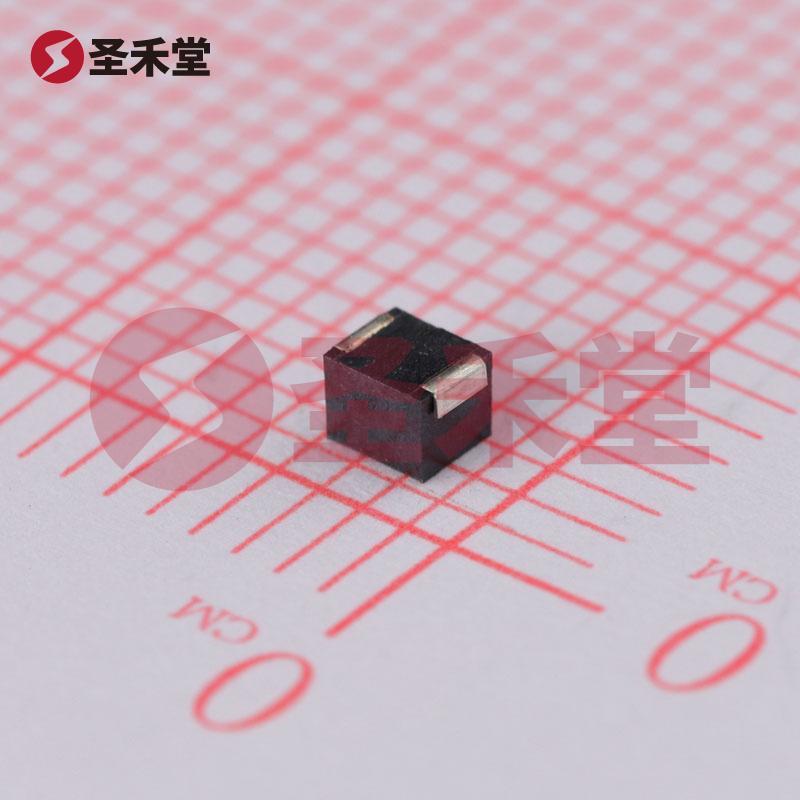

该产品采用表面贴装型（SMD）设计，封装尺寸为 1008（2520公制），具体尺寸为 2.50mm x 2.00mm，最大安装高度为 1.90mm。这种小型化设计不仅有助于节省电路板空间，还能够满足现代电子设备对紧凑设计的需求。
由于其无屏蔽的特点，NLV25T-101J-PF 适用于那些对电源噪声有较高容忍度的应用。尽管没有屏蔽，设计师仍可以通过适当的布局和电路设计来管理电磁干扰（EMI）。
应用领域
得益于其卓越的性能和广泛的适用范围，NLV25T-101J-PF 常见于以下领域：
- 通信设备：如基站、路由器和网络交换机等，对高频信号处理要求严苛。
- 消费电子：如智能手机、平板电脑和电视等，需要高效能的电源管理解决方案。
- 工控设备：在需要高可靠性和耐温性能的设备中广泛应用，如机器人和自动化设备。
- 汽车电子：在电源管理、感应器及控制单元等领域的应用。
结论
总之，NLV25T-101J-PF 是一款在多个领域表现出色的电感器，通过其先进的设计和高质量的制造标准，为电子工程师提供了在电源管理和滤波应用中的理想解决方案。由于其极小的尺寸、宽广的工作温度范围和出色的电气特性，这款电感器无疑是当今高科技电子设备中不可或缺的一部分。无论是在高频电路还是需要高精度电感的场合，NLV25T-101J-PF 都可以满足设计师的需求。
