HCPL-2631-500E

HCPL-2631-500E 产品概述

HCPL-2631-500E 是由安华高 (Avago Technologies) 生产的一款高性能逻辑输出光耦合器，它以其卓越的性能和广泛的应用场景，成为了电子工程师和设计师在隔离信号传输时的理想选择。具体而言，该产品适用于需要高电压隔离和快速开关响应的应用。

1. 产品基本特性

HCPL-2631-500E 光耦的核心特点包括：

• 工作电压范围: 该光耦的工作电压范围为4.5V 到 5.5V DC，这是其正常工作所需的供应电压范围，确保其在大多数逻辑电路中兼容性强。

• 高速性能: HCPL-2631-500E 提供高达10kV/us的开关速度，适用于高速数字信号传输。这使得它在许多高速接口和数字信号处理应用中的表现非常出色。

• 高耐压隔离: 该器件具有3.75kV的耐电压性能，能够有效隔离信号源与负载，保护下游设备的安全。此特性在医疗、工业控制、自动化和测量等领域尤为重要。

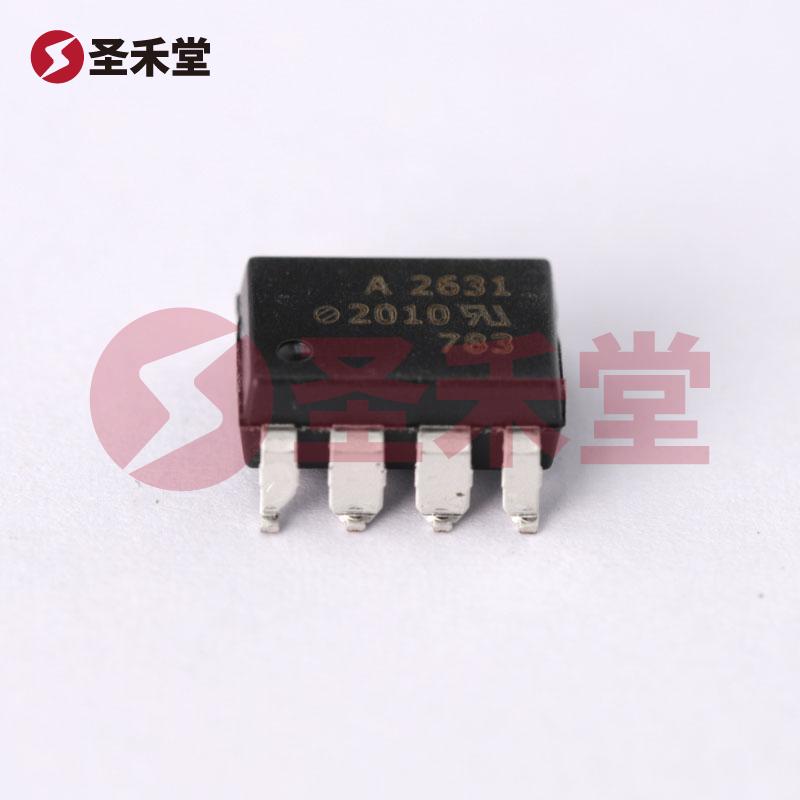

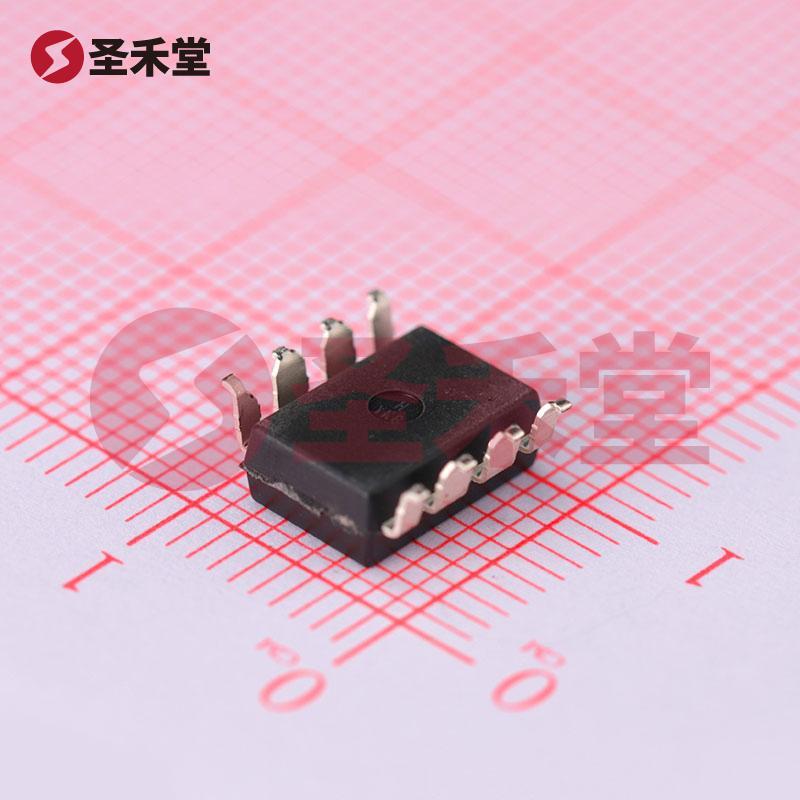

• 封装类型: HCPL-2631-500E 使用8-DIP鸥翼封装（SMD-8），便于在PCB上进行焊接和布线，提高了生产效率和可靠性。

2. 应用领域

HCPL-2631-500E 被广泛应用于多种场景，主要包括：

• 工业自动化: 在PLC（可编程逻辑控制器）和传感器之间进行信号传输时，可以确保安全的隔离，同时能够处理高速开关操作。

• 电力电子设备: 在电源转换器中，用于实现高电压和大电流控制，保护微处理器和其他低电压部件免受电压尖峰影响。

• 计算机接口: 适用于USB接口、串口和其他计算机接口中的信号隔离，确保数据的完整性和系统的稳定性。

• 医疗设备: 在医疗仪器中，HCPL-2631-500E 可以用作安全的信号隔离器，保障患者数据的安全性，避免电气干扰引发的医疗事故。

3. 技术规格

• 输入端特性: 采用高速光发射器，具有较宽的输入电流范围，通常在几毫安范围内即可驱动。

• 输出端特性: 高速光电接收器通过应用内置的逻辑电路，实现数字逻辑输出，简化了后续电路的设计。

• 无铅设计: HCPL-2631-500E 采用无铅材料制造，符合RoHS要求，对环境友好，满足现代电子设备对环保的需求。

4. 设计考虑

在使用 HCPL-2631-500E 时，设计师应考虑以下几个方面：

• 输入电流的选择: 确保输入电流在允许范围内，以达到最佳性能同时避免损坏器件。

• 输出负载的匹配: 输出端的负载应与光耦的额定电流相匹配，以提升系统的稳定性和可靠性。

• 热管理: 在高工作频率和持续负载的情况下，要考虑热管理设计，确保光耦在安全温度范围内工作。

5. 总结

总之，HCPL-2631-500E 是一款超高速度的逻辑输出光耦，凭借其优异的电气性能与耐压特性，在隔离传输领域展现了无与伦比的实力。其广泛的应用场景使得它成为现代电子设计中不可或缺的一部分。借助其出色的性能和灵活性，电子设计师可以更高效地解决各种复杂的信号隔离需求，促成更安全和高效的系统设计。
